Anwendungsbeispiele

12 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die Analog-
klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
•
Um die Funktion „Safe Torque Off" (STO) in
Werkseinstellung zu betreiben, benötigen Sie ggf.
Drahtbrücken zwischen Klemme 12 und
Klemme 37.

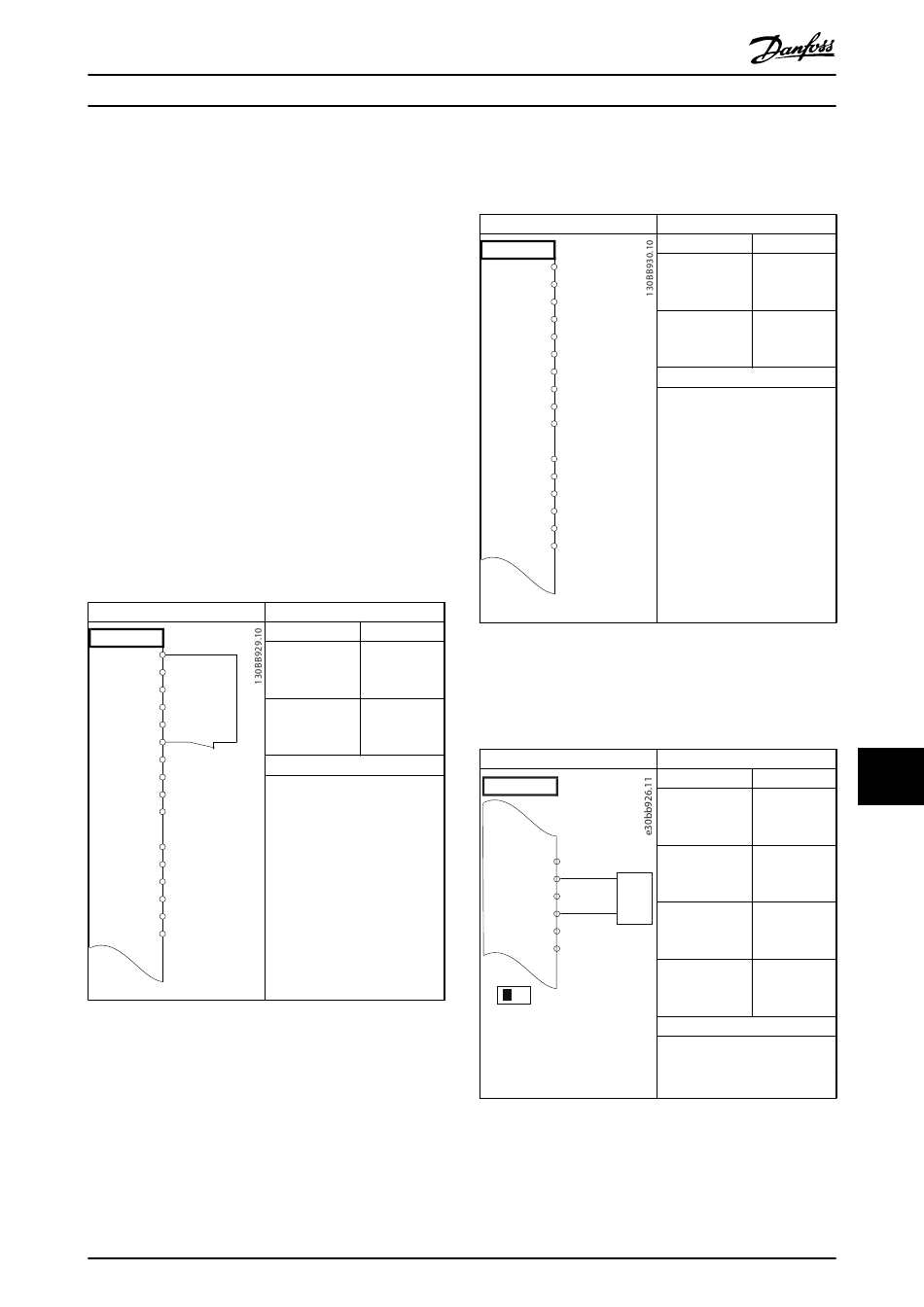

12.1 Anschlußbeispiel für eine
automatische Motoranpassung (AMA)
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
27
D IN
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.1 Anschlusskonfiguration für AMA mit
angeschlossener Kl. 27
MG22B103
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 1-29 [1] Komplette
Autom. Motoran- AMA
passung
Parameter 5-12 [2]*
Klemme 27 Motorfreilauf
Digitaleingang invers
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.2 Anschlusskonfiguration für AMA ohne
Kl. 27 angeschlossen
12.2 Anschlußbeispiel für einen analogen
Drehzahlsollwert
FC
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 – 10 V
COM
39
U - I
A53
Tabelle 12.3 Anschlusskonfigurationen für analogen
Drehzahlsollwert (Spannung)
Parameter
Funktion Einstellung
Parameter 1-29 [1] Komplette
Autom. Motoran- AMA
passung
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 U/min
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
