7.1.5 Einen Textwert ändern
Handelt es sich bei dem gewählten Parameter um einen Textwert, so ist
dieser Textwert über die Auf-/Ab-Navigationstasten änderbar.
Mit der Auf-Taste erhöhen Sie den Wert, mit der Ab-Taste verringern Sie
den Wert. Positionieren Sie den Cursor auf dem zu speichernden Wert,
und drücken Sie [OK].
7.1.6 Eine Gruppe von numerischen Datenwerten ändern
Ist der gewählte Parameter ein numerischer Datenwert, so ändern Sie
diesen mithilfe der [<] / [>]-Navigationstasten sowie der Auf-/Ab-Navi-
gationstasten. Mit den <>-Navigationstasten wird der Cursor horizontal
bewegt.
Mit den [∧]-/[∨]-Navigationstasten wird der Datenwert geändert. Die Tas-
te nach oben erhöht den Datenwert, die Taste nach unten reduziert ihn.
Positionieren Sie den Cursor auf dem zu speichernden Wert, und drücken
Sie [OK].
7.1.7 Ändern von Datenwert, Schritt-für-Schritt
Bestimmte Parameter lassen sich sowohl schrittweise als auch stufenlos ändern. Dies gilt für Par.1-20
Motor Frequency
Par.1-23
.
Die Parameter werden sowohl als Gruppe numerischer Datenwerte und als numerische Datenwerte stufenlos geändert.
7.1.8 Anzeige und Programmierung von Parametern mit Arrays (Datenfeldern)
Parameter mit Arrays erhalten zur Identifizierung einen Index (fortlaufende Nummer).
Alarm Log: Error Code
Par. 15-30
bis Par. 15-32
Parameter auswählen, [OK] drücken und mithilfe der Auf/Ab-Navigationstasten durchblättern.
Weiteres Beispiel: anhand von Par.3-10
Parameter auswählen, [OK] drücken, und mithilfe der [∧]-/[∨]-Navigationstasten durch die indizierten Werte blättern. Um den Parameterwert zu ändern,
wählen Sie den indizierten Wert, und drücken Sie [OK]. Ändern Sie den Wert mithilfe der [∧]-/[∨]-Tasten. Drücken Sie [OK], um die neue Einstellung zu
übernehmen, mit [Cancel] abbrechen oder [Back], um in die nächsthöhere Menüebene zurückzukehren.
Alarm Log: Time
enthalten einen Fehlerspeicher, der ausgelesen werden kann. Dazu den gewünschten
Preset Reference
:
®
MG.20.M5.03 - VLT
ist eine eingetragene Marke von Danfoss.
7 Betrieb des Frequenzumrichters

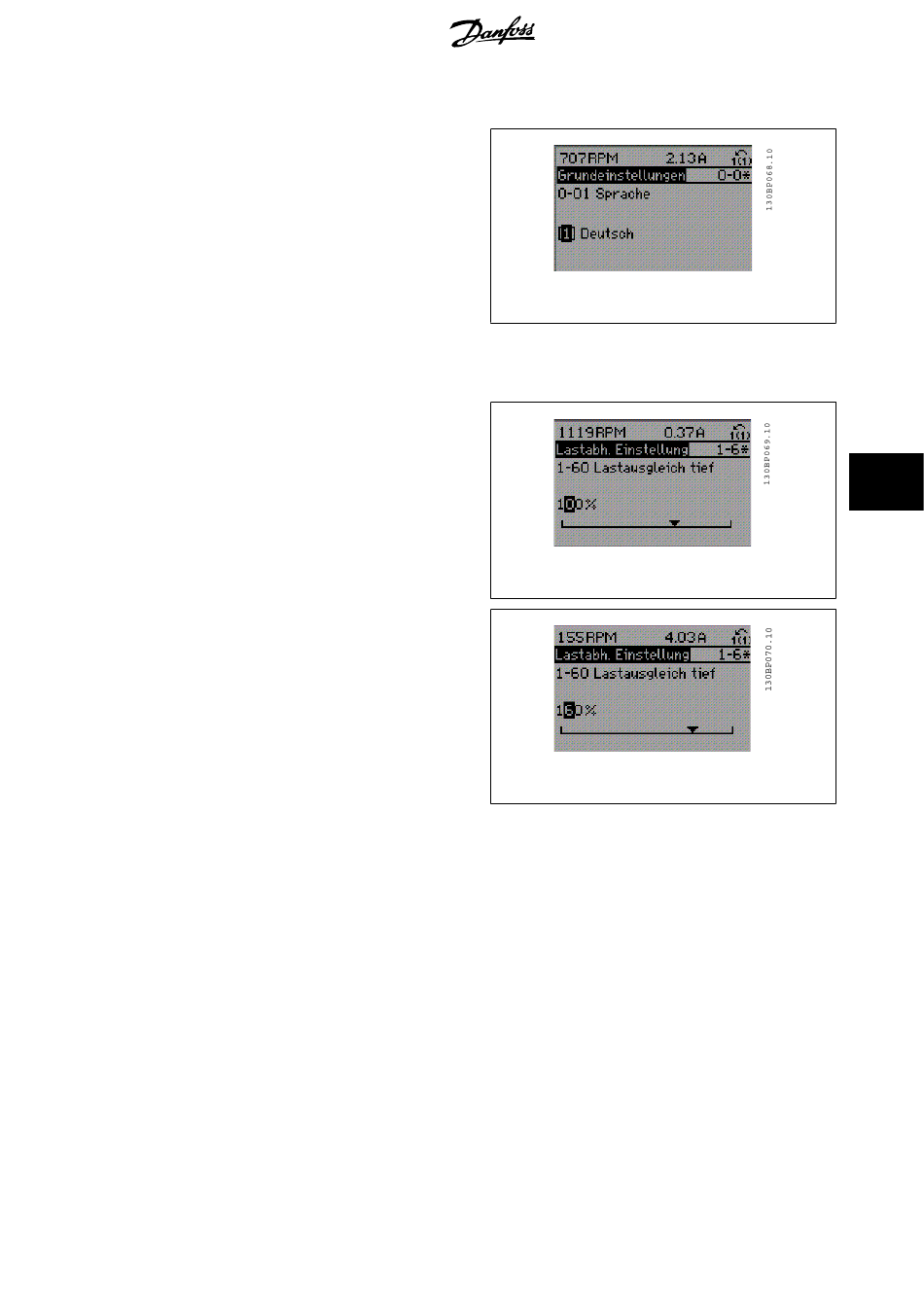

Abbildung 7.6: Displaybeispiel
