3 Einführung in den VLT Micro Drive

3.1 Regelungsstrukturen

3 3
In 1-00 Configuration Mode kann ausgewählt werden, ob Regelung mit oder ohne Rückführung verwendet wird.
3.1.1 Regelungsstruktur ohne Rückführung
Reference
handling
Remote
reference
Auto mode
Hand mode
Local
reference
scaled to
Hz
LCP Hand on,
off and auto
on keys

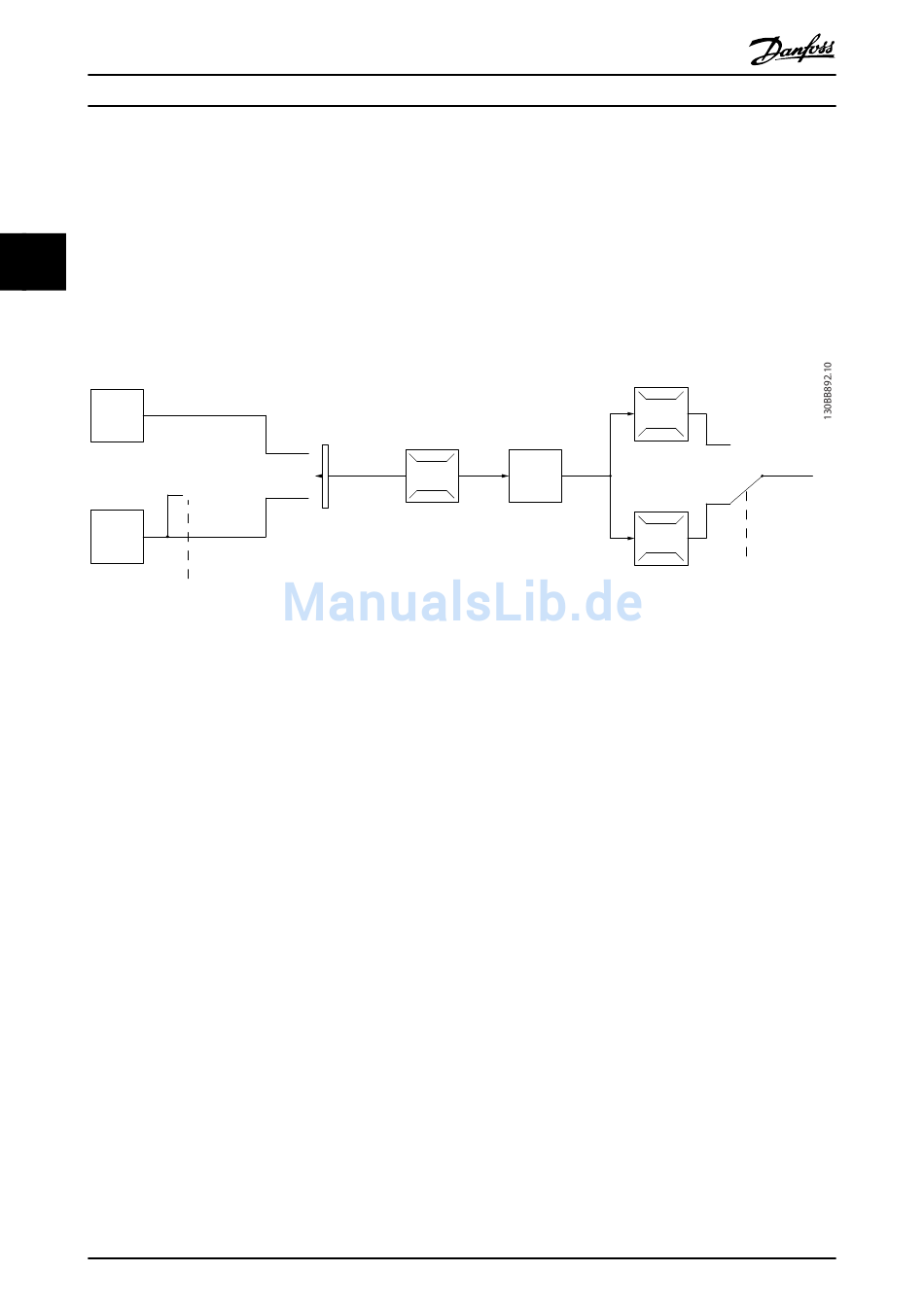

Abbildung 3.1 Struktur ohne Rückführung
In der in Abbildung 3.1 dargestellten Konfiguration wird 1-00 Configuration Mode auf [0] Drehzahlsteuerung eingestellt. Der
Sollwert, der sich aus dem Sollwertsystem ergibt, oder der Ortsollwert werden durch die Rampen- und Drehzahlgrenze
empfangen und versorgt, bevor sie an die Motorsteuerung gesendet werden. Der Ausgang der Motorsteuerung wird dann
durch die maximale Frequenzgrenze beschränkt.
3.1.2 Handsteuerung (Hand On / Hand ein) und Fernsteuerung (Auto On / Auto ein)
Der Frequenzumrichter kann manuell über das LCP-Bedienteil (LCP) oder aus der Ferne über Analog-/Digitaleingänge oder
serielle Schnittstellen betrieben werden. Wenn es in 0-40 [Hand on] Key on LCP, 0-44 [Off / Reset] Key on LCP und 0-42 [Auto
on] Key on LCP zugelassen wurde, kann der Frequenzumrichter durch das LCP mittels der Tasten [Hand On] und [Off/Reset]
gestartet und gestoppt werden. Alarme können mithilfe der [Off/Reset]-Taste quittiert werden. Nach dem Drücken der Taste
[Hand On] wechselt der Frequenzumrichter in den Hand-Betrieb und folgt (standardmäßig) dem Ortsollwert, der mithilfe des
LCP Potentiometers (LCP12) oder den Pfeiltasten [
Parameter P6-80 deaktiviert werden. Ist der Potentiometer deaktiviert, können Pfeiltasten zur Anpassung des Sollwerts
verwendet werden.
Nach dem Drücken der Taste [Auto On] (Auto ein) wechselt der Frequenzumrichter in den Auto-Betrieb und folgt
(standardmäßig) dem Fernsollwert. In diesem Modus kann der Frequenzumrichter über die Digitaleingänge und das RS485
gesteuert werden. Weitere Informationen zum Starten, Stoppen und Ändern von Rampen, Parametereinstellungen usw. in
Parametergruppe 5-1* (Digitaleingänge) oder Parametergruppe 8-5* (serielle Kommunikation).
18
VLT Micro Drive Projektierungshandbuch
P 4-14
Motor speed
high limit [Hz]
Remote
Reference
Local
P 4-12
Motor speed
low limit [Hz]
▲ ▼
] und [
®
MG02K103 – VLT ist eine eingetragene Marke von Danfoss.
P 3-4* Ramp 1
P 3-5* Ramp 2
Ramp
] (LCP11) eingestellt wurde. Der Potentiometer kann durch die
100%
0%
To motor
control
100%
-100%
P 4-10
Motor speed
direction
