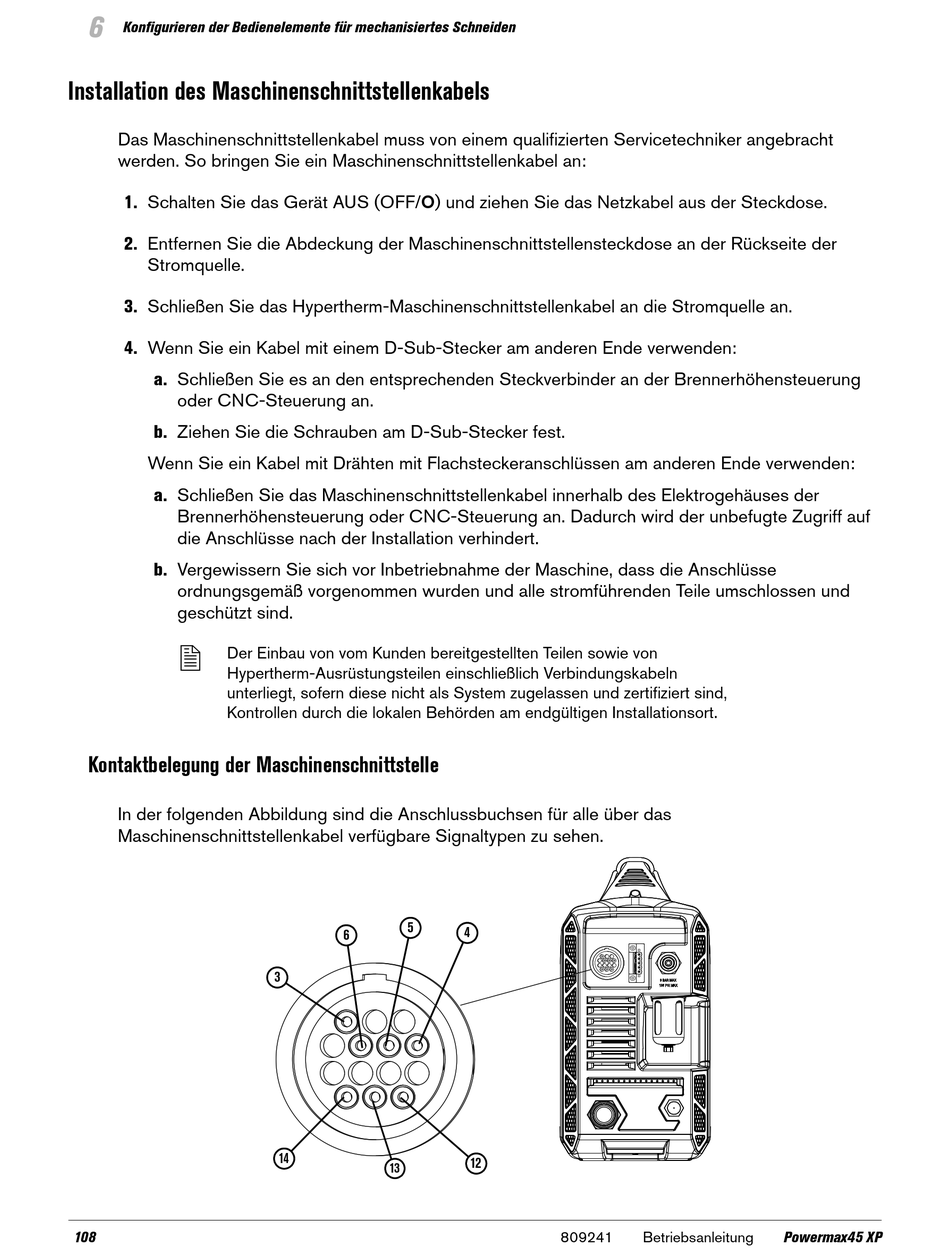

Konfigurieren der Bedienelemente für mechanisiertes Schneiden
Installation des Maschinenschnittstellenkabels
Das Maschinenschnittstellenkabel muss von einem qualifizierten Servicetechniker angebracht
werden. So bringen Sie ein Maschinenschnittstellenkabel an:
1. Schalten Sie das Gerät AUS (OFF/O) und ziehen Sie das Netzkabel aus der Steckdose.
2. Entfernen Sie die Abdeckung der Maschinenschnittstellensteckdose an der Rückseite der
Stromquelle.
3. Schließen Sie das Hypertherm-Maschinenschnittstellenkabel an die Stromquelle an.
4. Wenn Sie ein Kabel mit einem D-Sub-Stecker am anderen Ende verwenden:
a. Schließen Sie es an den entsprechenden Steckverbinder an der Brennerhöhensteuerung
oder CNC-Steuerung an.
b. Ziehen Sie die Schrauben am D-Sub-Stecker fest.
Wenn Sie ein Kabel mit Drähten mit Flachsteckeranschlüssen am anderen Ende verwenden:
a. Schließen Sie das Maschinenschnittstellenkabel innerhalb des Elektrogehäuses der
Brennerhöhensteuerung oder CNC-Steuerung an. Dadurch wird der unbefugte Zugriff auf
die Anschlüsse nach der Installation verhindert.
b. Vergewissern Sie sich vor Inbetriebnahme der Maschine, dass die Anschlüsse
ordnungsgemäß vorgenommen wurden und alle stromführenden Teile umschlossen und
geschützt sind.
Der Einbau von vom Kunden bereitgestellten Teilen sowie von
Hypertherm-Ausrüstungsteilen einschließlich Verbindungskabeln
unterliegt, sofern diese nicht als System zugelassen und zertifiziert sind,
Kontrollen durch die lokalen Behörden am endgültigen Installationsort.
Kontaktbelegung der Maschinenschnittstelle
In der folgenden Abbildung sind die Anschlussbuchsen für alle über das
Maschinenschnittstellenkabel verfügbare Signaltypen zu sehen.
108
5
6
3
14
13
4
12
809241
Betriebsanleitung
Powermax45 XP
