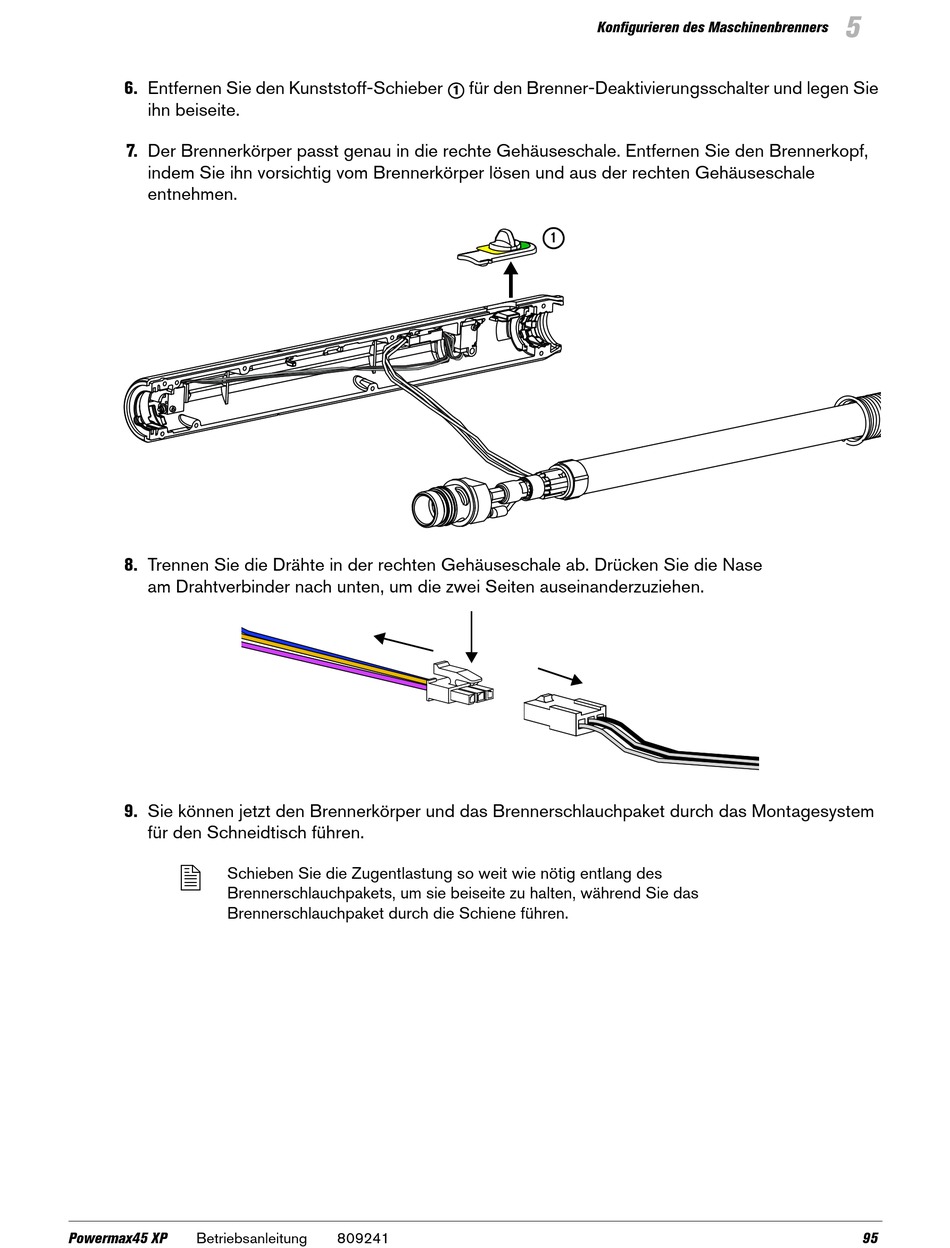

Hypertherm Powermax45 XP Betriebsanleitung Seite 95

6. Entfernen Sie den Kunststoff-Schieber
ihn beiseite.
7. Der Brennerkörper passt genau in die rechte Gehäuseschale. Entfernen Sie den Brennerkopf,
indem Sie ihn vorsichtig vom Brennerkörper lösen und aus der rechten Gehäuseschale
entnehmen.
8. Trennen Sie die Drähte in der rechten Gehäuseschale ab. Drücken Sie die Nase
am Drahtverbinder nach unten, um die zwei Seiten auseinanderzuziehen.
9. Sie können jetzt den Brennerkörper und das Brennerschlauchpaket durch das Montagesystem
für den Schneidtisch führen.

Schieben Sie die Zugentlastung so weit wie nötig entlang des
Brennerschlauchpakets, um sie beiseite zu halten, während Sie das
Brennerschlauchpaket durch die Schiene führen.
Powermax45 XP Betriebsanleitung
für den Brenner-Deaktivierungsschalter und legen Sie
1
809241
Konfigurieren des Maschinenbrenners
1
5
95
