Konfigurieren des Maschinenbrenners

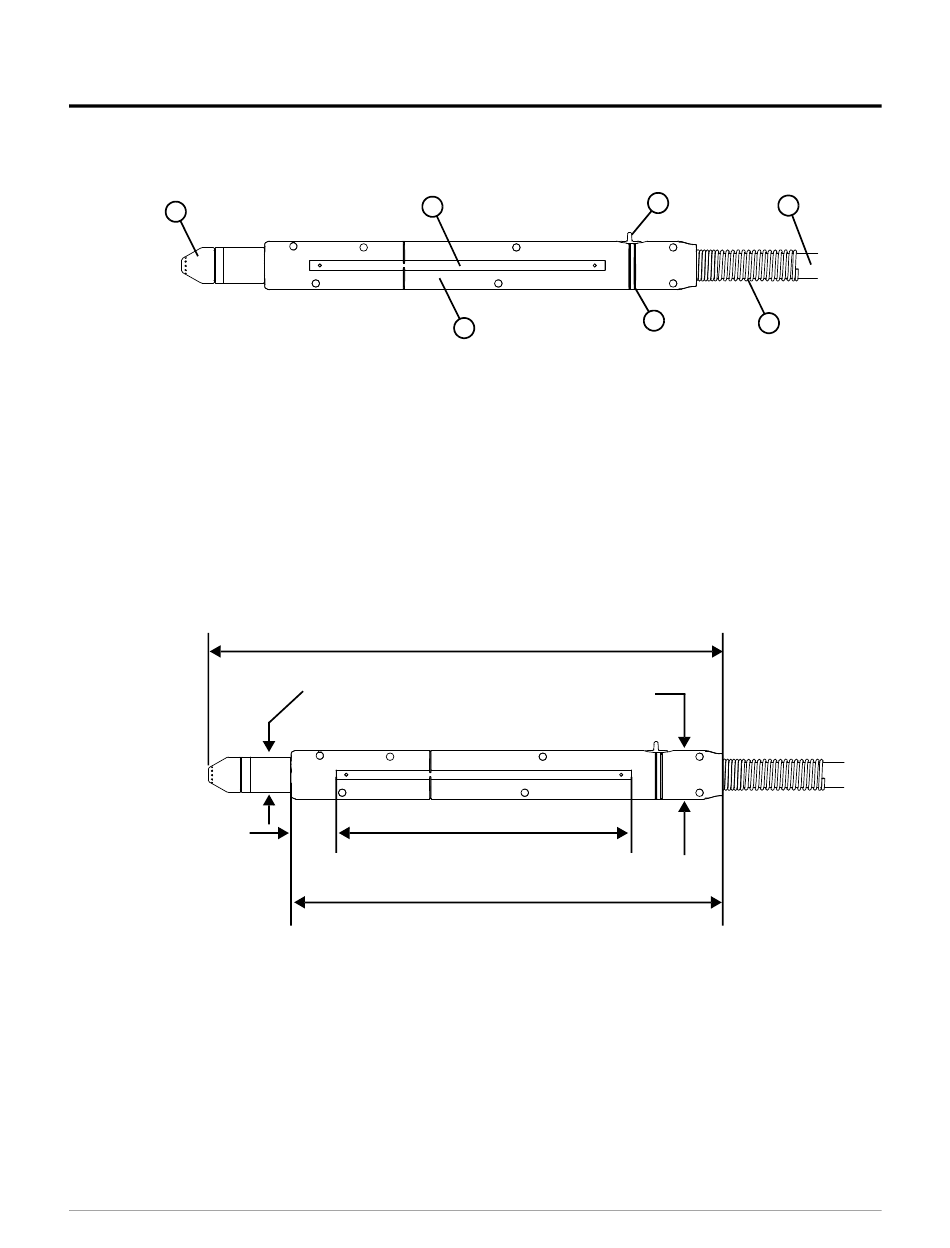

Maschinenbrenner-Komponenten, Abmessungen, Gewichte

Komponenten

1
1 Verschleißteile
2 Abmontierbare Zahnstange mit Teilung 32
3 Brenner-Deaktivierungsschalter
4 Brennerschlauchpaket

Abmessungen

33 mm
* Diese Maßangabe bezieht sich auf die Außenabmessung des Brenners. Die Höhe der äußeren
Gehäuseschale des Brenners beträgt einschließlich des Brenner-Deaktivierungsschalters 41 mm.
92
2
5
370 mm
25 mm
212 mm
310 mm
3
6
5 Gehäuseschale
6 Schalterpositionslinien
7 Brennerschlauchpaket-Zugentlastung
35 mm*
809241 Betriebsanleitung
4
7
Powermax45 XP
