vermieden werden, dass die Drähte eingeklemmt und beschädigt werden, wenn der Brenner
komplett zusammengebaut ist.

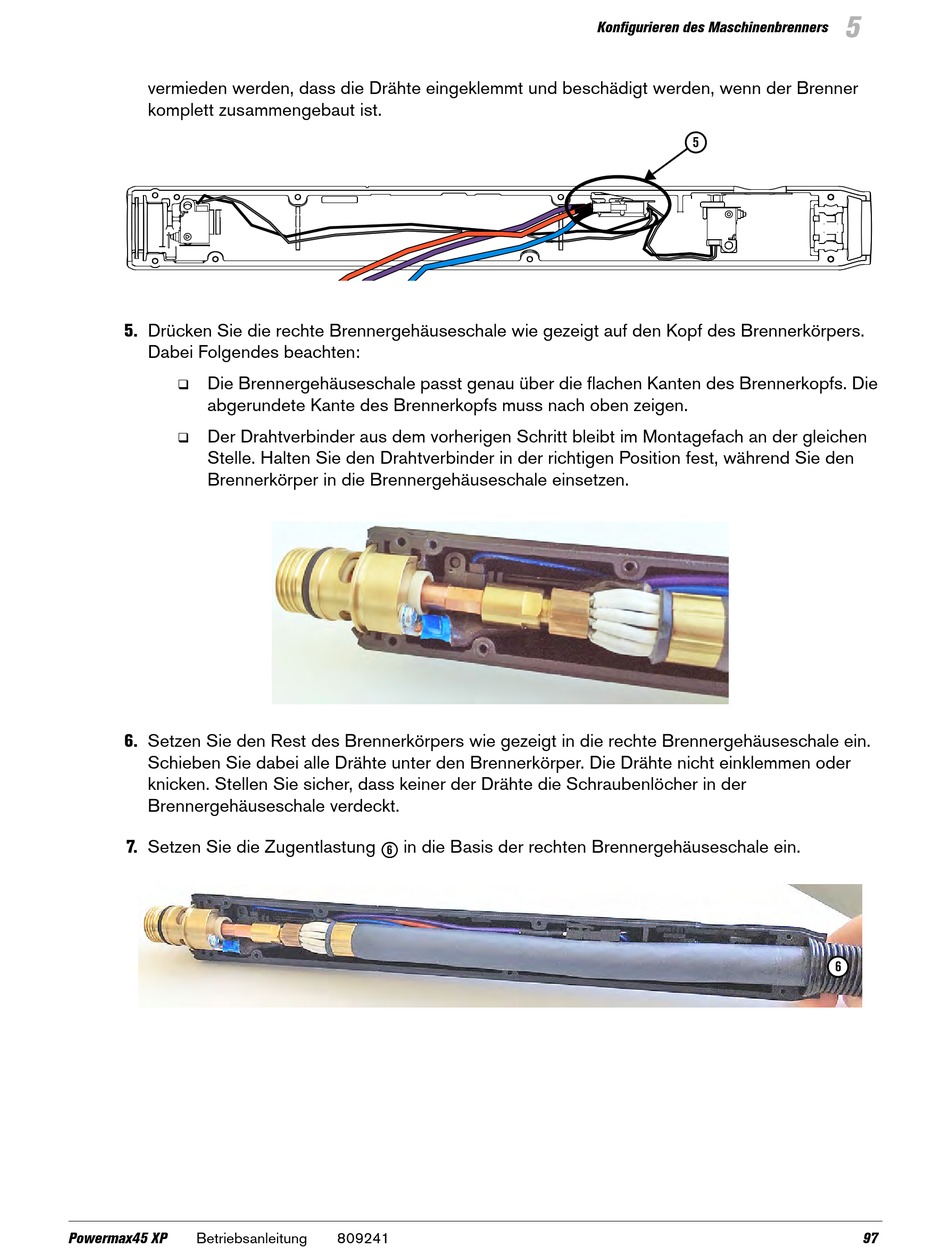

5. Drücken Sie die rechte Brennergehäuseschale wie gezeigt auf den Kopf des Brennerkörpers.
Dabei Folgendes beachten:
Die Brennergehäuseschale passt genau über die flachen Kanten des Brennerkopfs. Die
abgerundete Kante des Brennerkopfs muss nach oben zeigen.
Der Drahtverbinder aus dem vorherigen Schritt bleibt im Montagefach an der gleichen
Stelle. Halten Sie den Drahtverbinder in der richtigen Position fest, während Sie den
Brennerkörper in die Brennergehäuseschale einsetzen.
6. Setzen Sie den Rest des Brennerkörpers wie gezeigt in die rechte Brennergehäuseschale ein.
Schieben Sie dabei alle Drähte unter den Brennerkörper. Die Drähte nicht einklemmen oder
knicken. Stellen Sie sicher, dass keiner der Drähte die Schraubenlöcher in der
Brennergehäuseschale verdeckt.
7. Setzen Sie die Zugentlastung
Powermax45 XP
Betriebsanleitung
in die Basis der rechten Brennergehäuseschale ein.
