7

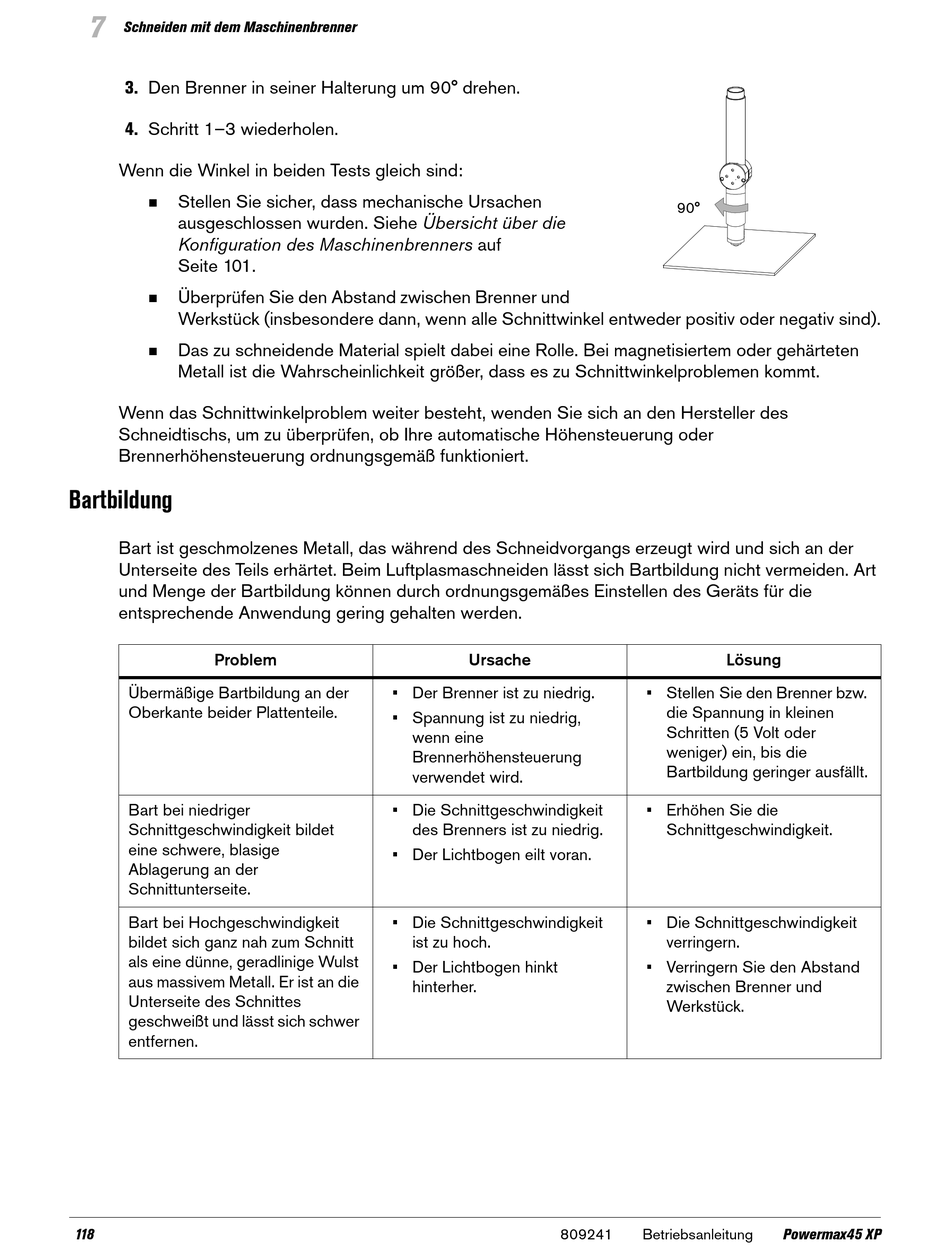

Schneiden mit dem Maschinenbrenner
3. Den Brenner in seiner Halterung um 90° drehen.
4. Schritt 1–3 wiederholen.
Wenn die Winkel in beiden Tests gleich sind:
Stellen Sie sicher, dass mechanische Ursachen
ausgeschlossen wurden. Siehe Übersicht über die
Konfiguration des Maschinenbrenners auf
Seite 101.
Überprüfen Sie den Abstand zwischen Brenner und
Werkstück (insbesondere dann, wenn alle Schnittwinkel entweder positiv oder negativ sind).
Das zu schneidende Material spielt dabei eine Rolle. Bei magnetisiertem oder gehärteten
Metall ist die Wahrscheinlichkeit größer, dass es zu Schnittwinkelproblemen kommt.
Wenn das Schnittwinkelproblem weiter besteht, wenden Sie sich an den Hersteller des
Schneidtischs, um zu überprüfen, ob Ihre automatische Höhensteuerung oder
Brennerhöhensteuerung ordnungsgemäß funktioniert.
Bartbildung
Bart ist geschmolzenes Metall, das während des Schneidvorgangs erzeugt wird und sich an der
Unterseite des Teils erhärtet. Beim Luftplasmaschneiden lässt sich Bartbildung nicht vermeiden. Art
und Menge der Bartbildung können durch ordnungsgemäßes Einstellen des Geräts für die
entsprechende Anwendung gering gehalten werden.
Problem
Übermäßige Bartbildung an der
Oberkante beider Plattenteile.
Bart bei niedriger
Schnittgeschwindigkeit bildet
eine schwere, blasige
Ablagerung an der
Schnittunterseite.
Bart bei Hochgeschwindigkeit
bildet sich ganz nah zum Schnitt
als eine dünne, geradlinige Wulst
aus massivem Metall. Er ist an die
Unterseite des Schnittes
geschweißt und lässt sich schwer
entfernen.
118
Ursache
• Der Brenner ist zu niedrig.
• Spannung ist zu niedrig,
wenn eine
Brennerhöhensteuerung
verwendet wird.
• Die Schnittgeschwindigkeit
des Brenners ist zu niedrig.
• Der Lichtbogen eilt voran.
• Die Schnittgeschwindigkeit
ist zu hoch.
• Der Lichtbogen hinkt
hinterher.
809241
90°
Lösung
• Stellen Sie den Brenner bzw.
die Spannung in kleinen
Schritten (5 Volt oder
weniger) ein, bis die
Bartbildung geringer ausfällt.
• Erhöhen Sie die
Schnittgeschwindigkeit.
• Die Schnittgeschwindigkeit
verringern.
• Verringern Sie den Abstand
zwischen Brenner und
Werkstück.
Betriebsanleitung
Powermax45 XP
