Gewichte
Maschinenbrenner mit 7,6 m Leitung
Maschinenbrenner mit 10,7 m Leitung
Maschinenbrenner mit 15 m Leitung
Montage des Brenners
Der Maschinenbrenner kann an vielen verschiedenen X-Y-Tischen, Schneidbrennern auf
Führungswagen, Rohrplanmaschinen und anderen Geräten montiert werden. Bringen Sie den
Brenner gemäß den Anweisungen des Tisch- oder Geräteherstellers an.
Wenn die Schiene des Schneidtischs breit genug ist, dass der Brenner hindurchpasst, ohne dass
die Brennergehäuseschale abgenommen werden muss, können Sie ihn ohne Zerlegen durch die
Schiene führen und brauchen ihn anschließend lediglich gemäß den Anweisungen des Herstellers
an der Höhenverstellung zu befestigen.

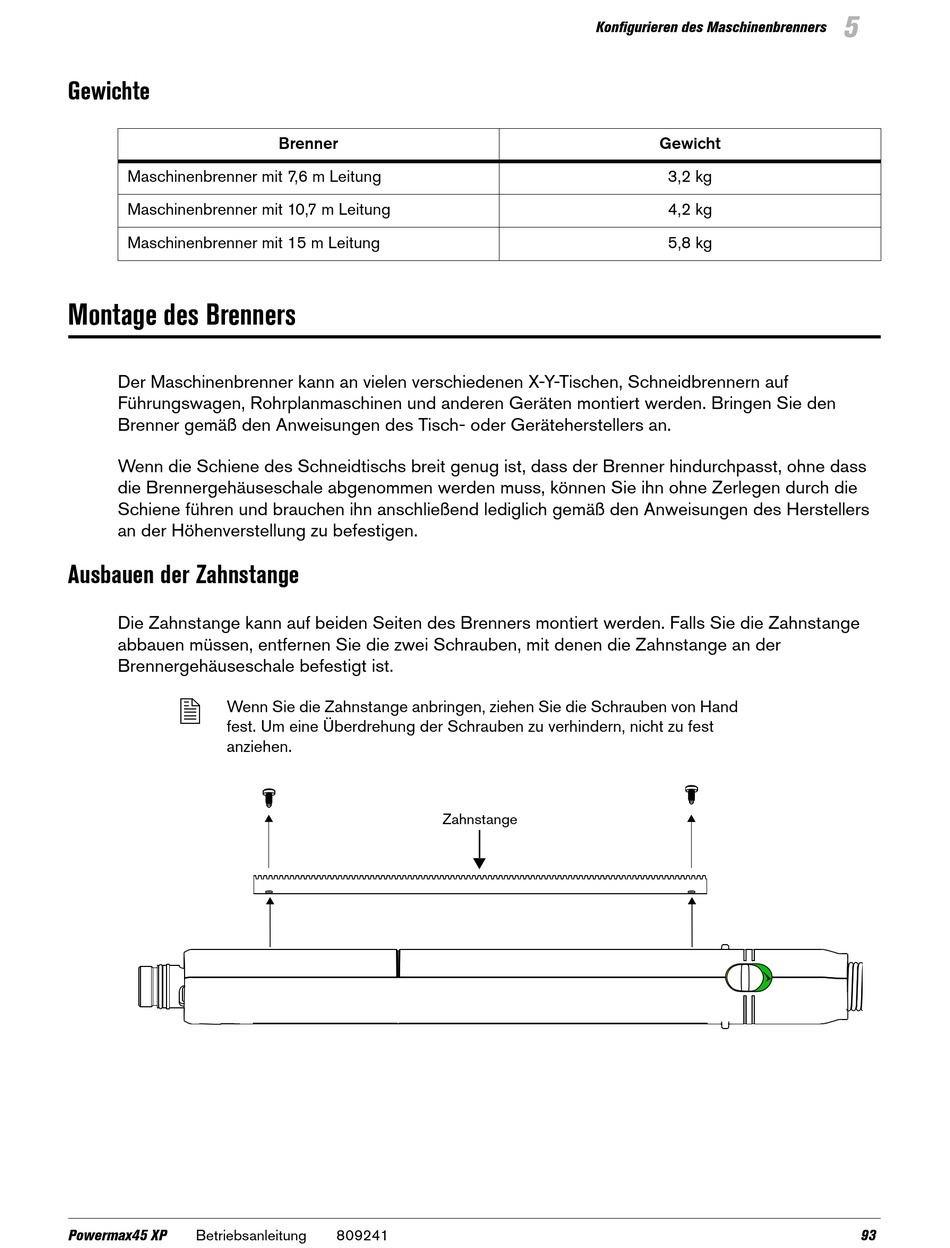

Ausbauen der Zahnstange
Die Zahnstange kann auf beiden Seiten des Brenners montiert werden. Falls Sie die Zahnstange
abbauen müssen, entfernen Sie die zwei Schrauben, mit denen die Zahnstange an der
Brennergehäuseschale befestigt ist.
Wenn Sie die Zahnstange anbringen, ziehen Sie die Schrauben von Hand
fest. Um eine Überdrehung der Schrauben zu verhindern, nicht zu fest
anziehen.
Powermax45 XP
Betriebsanleitung
Brenner
Zahnstange
809241
Konfigurieren des Maschinenbrenners
Gewicht
3,2 kg
4,2 kg
5,8 kg
