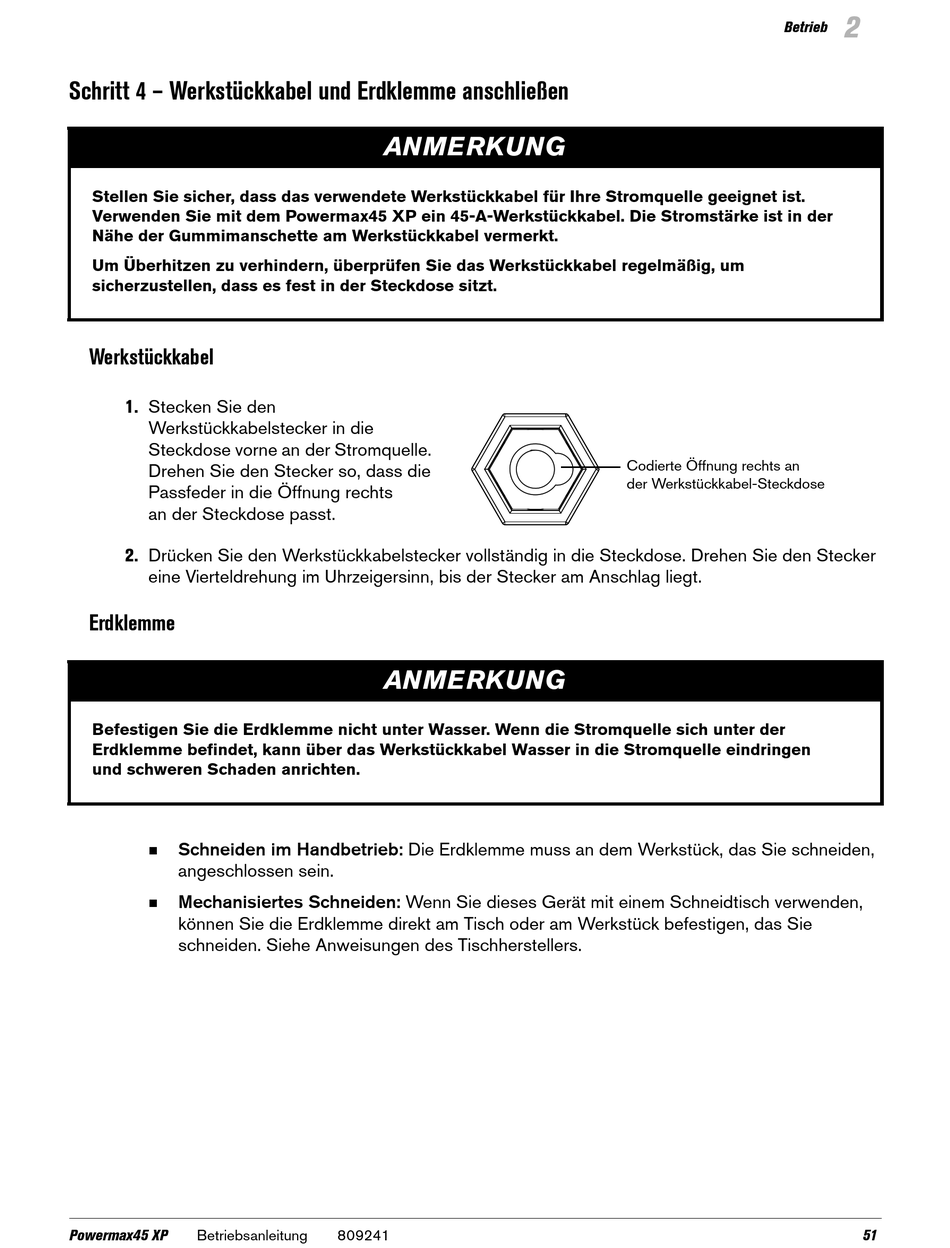

Schritt 4 – Werkstückkabel und Erdklemme anschließen
Stellen Sie sicher, dass das verwendete Werkstückkabel für Ihre Stromquelle geeignet ist.
Verwenden Sie mit dem Powermax45 XP ein 45-A-Werkstückkabel. Die Stromstärke ist in der
Nähe der Gummimanschette am Werkstückkabel vermerkt.
Um Überhitzen zu verhindern, überprüfen Sie das Werkstückkabel regelmäßig, um
sicherzustellen, dass es fest in der Steckdose sitzt.
Werkstückkabel
1. Stecken Sie den
Werkstückkabelstecker in die
Steckdose vorne an der Stromquelle.
Drehen Sie den Stecker so, dass die
Passfeder in die Öffnung rechts
an der Steckdose passt.
2. Drücken Sie den Werkstückkabelstecker vollständig in die Steckdose. Drehen Sie den Stecker
eine Vierteldrehung im Uhrzeigersinn, bis der Stecker am Anschlag liegt.

Erdklemme

Befestigen Sie die Erdklemme nicht unter Wasser. Wenn die Stromquelle sich unter der
Erdklemme befindet, kann über das Werkstückkabel Wasser in die Stromquelle eindringen
und schweren Schaden anrichten.
Schneiden im Handbetrieb: Die Erdklemme muss an dem Werkstück, das Sie schneiden,

angeschlossen sein.
Mechanisiertes Schneiden: Wenn Sie dieses Gerät mit einem Schneidtisch verwenden,

können Sie die Erdklemme direkt am Tisch oder am Werkstück befestigen, das Sie
schneiden. Siehe Anweisungen des Tischherstellers.
Powermax45 XP Betriebsanleitung
ANMERKUNG
ANMERKUNG
809241
Betrieb
Codierte Öffnung rechts an
der Werkstückkabel-Steckdose
