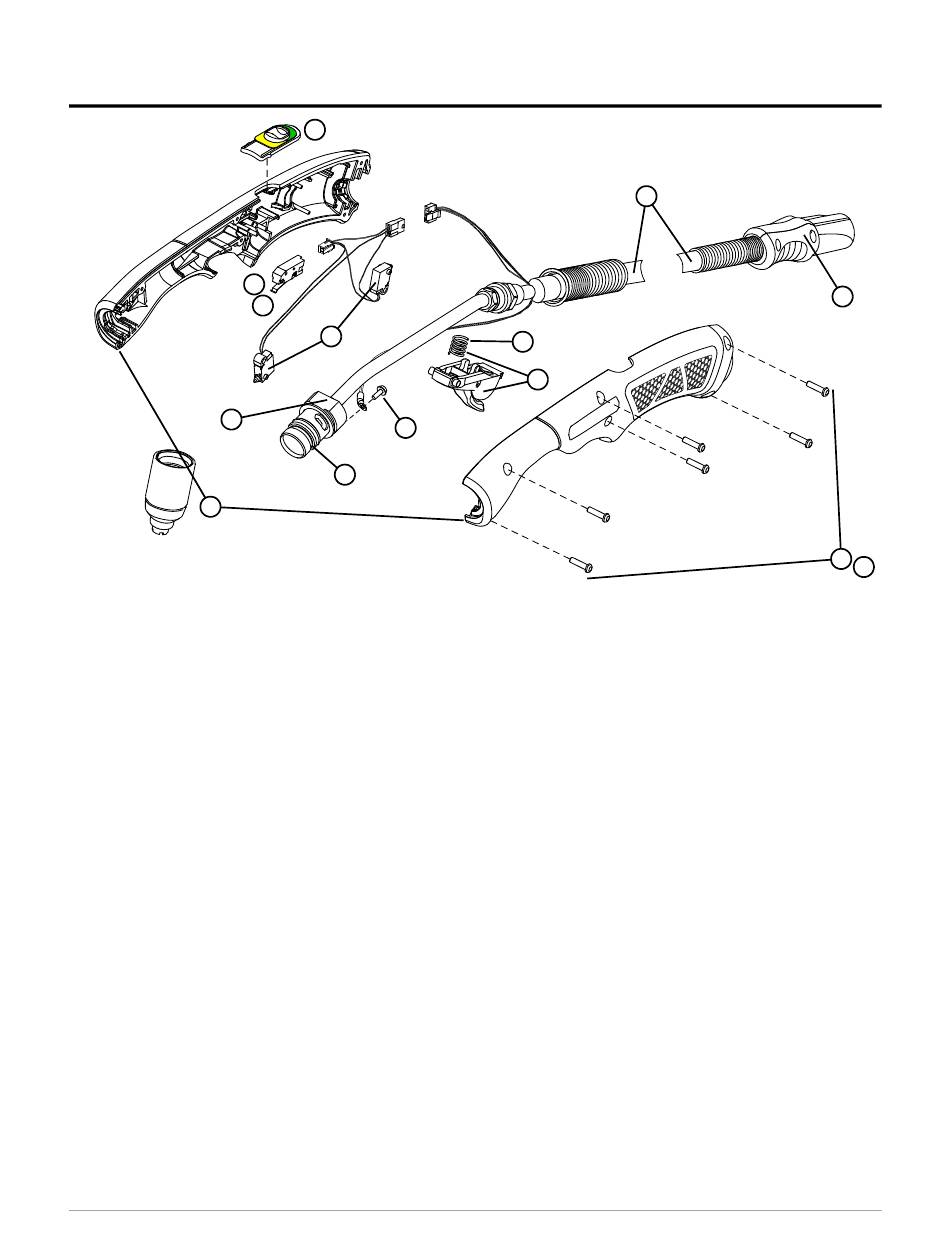

Ersatzteile für 15°-Handbrenner
4
1
Teil Set-Nr. Beschreibung
088162* 15°-Handbrenner-Baugruppe mit 6,1 m langer Leitung
088163* 15°-Handbrenner-Baugruppe mit 15 m langer Leitung
1 428591 Set: 15°-Handbrenner-Griff (mit Schrauben)
2 428162 Set: Handbrenner-Startschalter
3 428594 Set: Kappensensorschalter/Brenner-Deaktivierungsschalter-Baugruppe für Handbrenner
(Drähte und Stecker im Lieferumfang enthalten)
4 428589 Set: 15°-Handbrenner-Hauptkörper (mit O-Ring)
5 428180 Set: Ersatz-O-Ringe für Brennerkörper
6 075504 Klemmschraube für Pilotkabel
7 428156 Set: Handbrenner-Wippentaster und Feder – umfasst Startschalter und Schrauben
für Brennergriff
8 428182 Set: Ersatzfedern für Handbrenner-Wippentaster
9 428148 Set: Ersatzschrauben für Brennergriff
10 228314 Set: Brenner-Schnellkupplung-Reparatur (Gehäuseschale mit Schalter –
Brennerschlauchpaket nicht enthalten)
11 428592 Set: Ersatz-Handbrennerschlauchpaket, 6,1 m
11 428593 Set: Ersatz-Handbrennerschlauchpaket, 15 m
12 428595 Set: Brenner-Deaktivierungsschalter-Schieber für Handbrenner (mit Gelb/Grün-Schild)
* Die Brennerbaugruppe umfasst keine Verschleißteile. Für Teile-Nummern der Verschleißteile siehe Seite 63
(Schneiden) und Seite 75 (Fugenhobeln).
Powermax45 XP Betriebsanleitung
12
2
7
3
6
5
809241
Ersatzteile und Zubehör
11
8
7
12
10
9
7
