6
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
Ist Ihre Stromquelle nicht mit einem RS-485-Anschluss ausgestattet, bestellen Sie Set Nr. 428654.
Befolgen Sie die Installationsanweisungen im Powermax45 XP Wartungshandbuch (809230), das
Sie in der „Dokumentenbibliothek" unter
finden Sie unten auf der Seite.)
Bei eingebautem RS-485-Anschluss:
1. Schalten Sie die Stromquelle AUS (OFF/O).
2. Verbinden Sie das RS-485-Kabel vom externen Gerät mit dem seriellen Anschluss an der
Rückseite der Plasma-Stromquelle.
Externe Kabel für serielle Schnittstelle
Die folgenden externen seriellen Kabel sind mit den folgenden Steckern in den angegebenen
Längen erhältlich:
223236 – RS-485-Kabel, offenes Kabelende, 7,6 m

223237 – RS-485-Kabel, offenes Kabelende, 15 m

223239 – RS-485-Kabel, 9-poliger D-Sub-Stecker für Hypertherm-Steuerungen, 7,6 m

223240 – RS-485-Kabel, 9-poliger D-Sub-Stecker für Hypertherm-Steuerungen, 15 m


Fernsteuerungsmodus

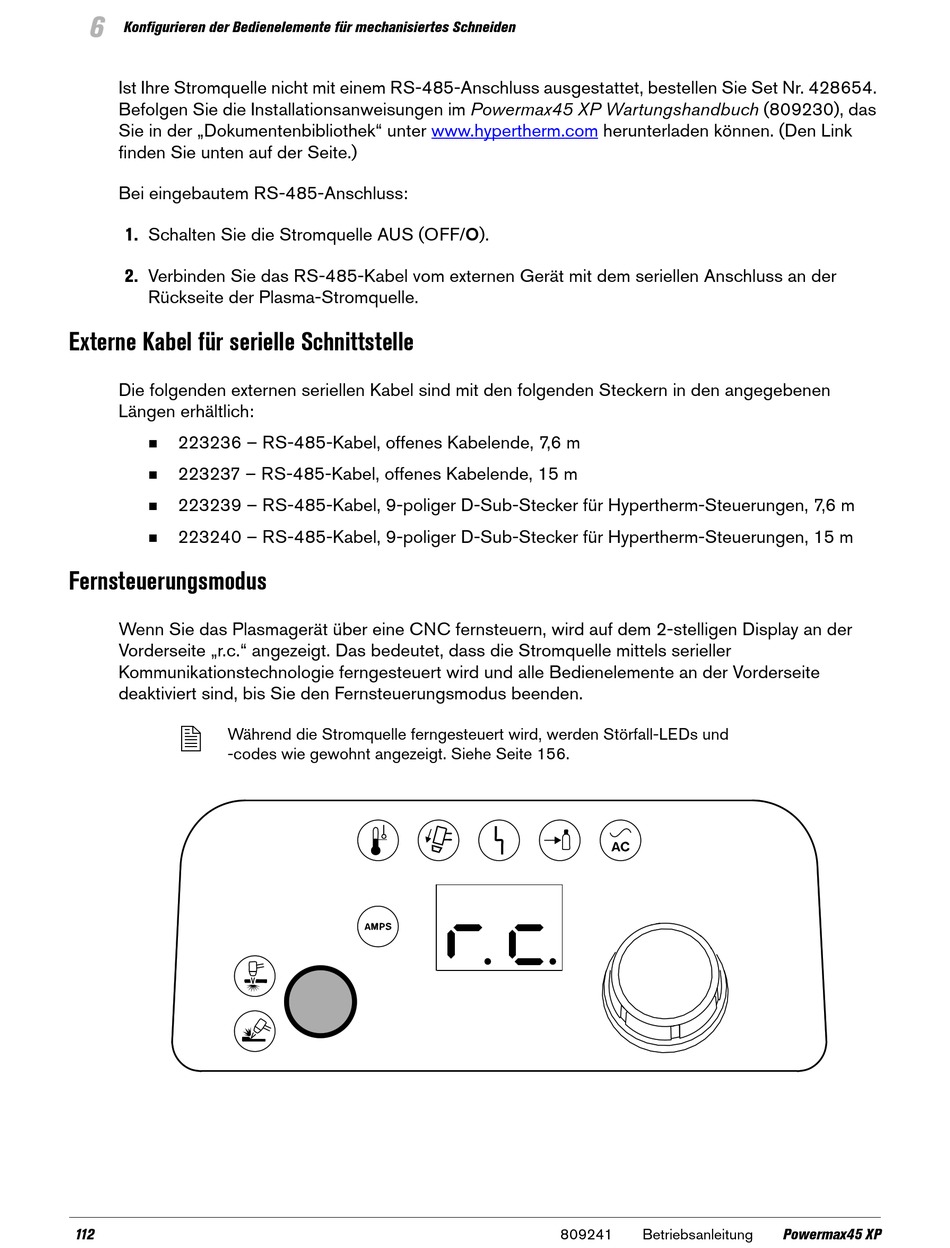

Wenn Sie das Plasmagerät über eine CNC fernsteuern, wird auf dem 2-stelligen Display an der
Vorderseite „r.c." angezeigt. Das bedeutet, dass die Stromquelle mittels serieller
Kommunikationstechnologie ferngesteuert wird und alle Bedienelemente an der Vorderseite
deaktiviert sind, bis Sie den Fernsteuerungsmodus beenden.

Während die Stromquelle ferngesteuert wird, werden Störfall-LEDs und
-codes wie gewohnt angezeigt. Siehe Seite 156.
112
www.hypertherm.com herunterladen können. (Den Link
809241 Betriebsanleitung Powermax45 XP
