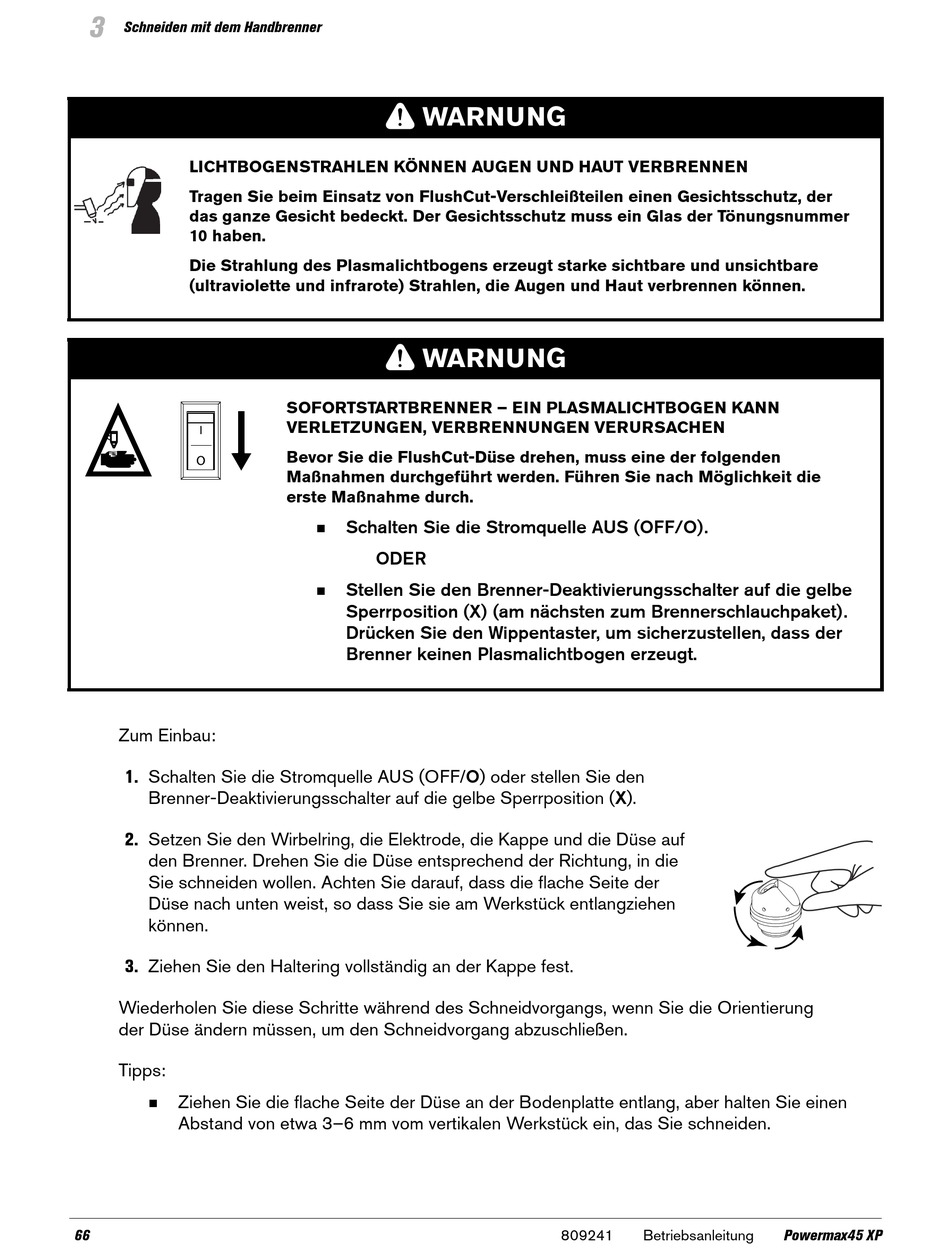

Hypertherm Powermax45 XP Betriebsanleitung Seite 66

3
Schneiden mit dem Handbrenner
LICHTBOGENSTRAHLEN KÖNNEN AUGEN UND HAUT VERBRENNEN
Tragen Sie beim Einsatz von FlushCut-Verschleißteilen einen Gesichtsschutz, der
das ganze Gesicht bedeckt. Der Gesichtsschutz muss ein Glas der Tönungsnummer
10 haben.
Die Strahlung des Plasmalichtbogens erzeugt starke sichtbare und unsichtbare
(ultraviolette und infrarote) Strahlen, die Augen und Haut verbrennen können.
Zum Einbau:
1. Schalten Sie die Stromquelle AUS (OFF/O) oder stellen Sie den
Brenner-Deaktivierungsschalter auf die gelbe Sperrposition (X).
2. Setzen Sie den Wirbelring, die Elektrode, die Kappe und die Düse auf
den Brenner. Drehen Sie die Düse entsprechend der Richtung, in die
Sie schneiden wollen. Achten Sie darauf, dass die flache Seite der
Düse nach unten weist, so dass Sie sie am Werkstück entlangziehen
können.
3. Ziehen Sie den Haltering vollständig an der Kappe fest.
Wiederholen Sie diese Schritte während des Schneidvorgangs, wenn Sie die Orientierung
der Düse ändern müssen, um den Schneidvorgang abzuschließen.
Tipps:
Ziehen Sie die flache Seite der Düse an der Bodenplatte entlang, aber halten Sie einen

Abstand von etwa 3–6 mm vom vertikalen Werkstück ein, das Sie schneiden.
66
WARNUNG
WARNUNG
SOFORTSTARTBRENNER – EIN PLASMALICHTBOGEN KANN
VERLETZUNGEN, VERBRENNUNGEN VERURSACHEN
Bevor Sie die FlushCut-Düse drehen, muss eine der folgenden
Maßnahmen durchgeführt werden. Führen Sie nach Möglichkeit die
erste Maßnahme durch.
Schalten Sie die Stromquelle AUS (OFF/O).

ODER
Stellen Sie den Brenner-Deaktivierungsschalter auf die gelbe

Sperrposition (X) (am nächsten zum Brennerschlauchpaket).
Drücken Sie den Wippentaster, um sicherzustellen, dass der
Brenner keinen Plasmalichtbogen erzeugt.
809241 Betriebsanleitung Powermax45 XP
