Stellen Sie an der

Plasma-Stromquelle den
Fugenhobel-/Markierungsmodus
ein. Siehe Seite 53.
Passen Sie die

Brennergeschwindigkeit und den
Stromquellen-Ausgangsstrom
(Stromstärke) für Ihren
Markierungs- oder
Dimpel-Auftrag an. Siehe die
Schneidtabellen ab Seite 144.
Stellen Sie den Ausgangsstrom

auf einen Wert zwischen 10 A
und 25 A ein. Bei
Markierungsanwendungen
25 A nicht überschreiten.
Weitere Hinweise:
Die Stromquelle stellt den Gasdruck automatisch für Sie ein. Hypertherm empfiehlt den

Einsatz dieser automatischen Gaseinstellungen für die Markierung.
Hypertherm rät dringend dazu, Markierungs-Verschleißteile mit der Stromquelle im

Fugenhobel-/Markierungsmodus und einem Ausgangsstrom im Bereich 10–25 A
zu verwenden. Diese Einstellungen und Verschleißteile wurden speziell für
Markierungsanwendungen entwickelt.
Dieses Gerät erfordert unterschiedliche Verschleißteile für Markierungs- und normale

Schneidanwendungen. Stellen Sie sicher, dass Sie die richtigen Verschleißteile installiert
haben, wenn Sie zwischen Markierungs- und Schneidaufträgen wechseln. Für
Teile-Nummern der Verschleißteile zum Schneiden siehe Seite 113.
Sie können Variationen der Tiefen und Breiten von Markierungen erzielen, indem Sie die

Brennergeschwindigkeit, den Ausgangsstrom und die Brennerhöhe ändern.
Sie müssen gegebenenfalls verschiedene Eckenschneidtechniken testen, um die 90°-Ecken

für Ihre CNC und Ihren Tisch zu optimieren. Siehe im Folgenden Richtlinien für das
Eckenschneiden.
Powermax45 XP Betriebsanleitung

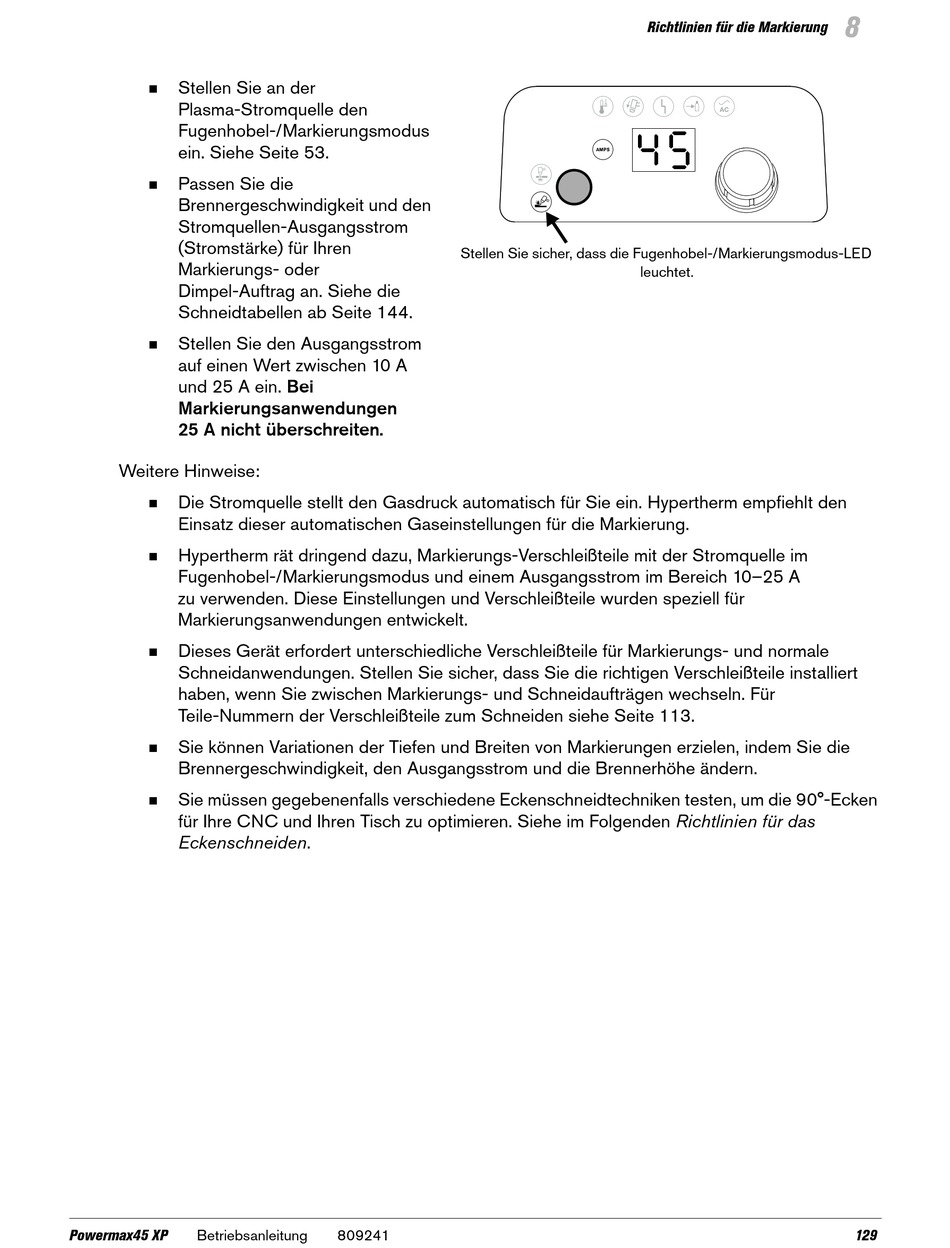

Stellen Sie sicher, dass die Fugenhobel-/Markierungsmodus-LED
809241
Richtlinien für die Markierung
leuchtet.
