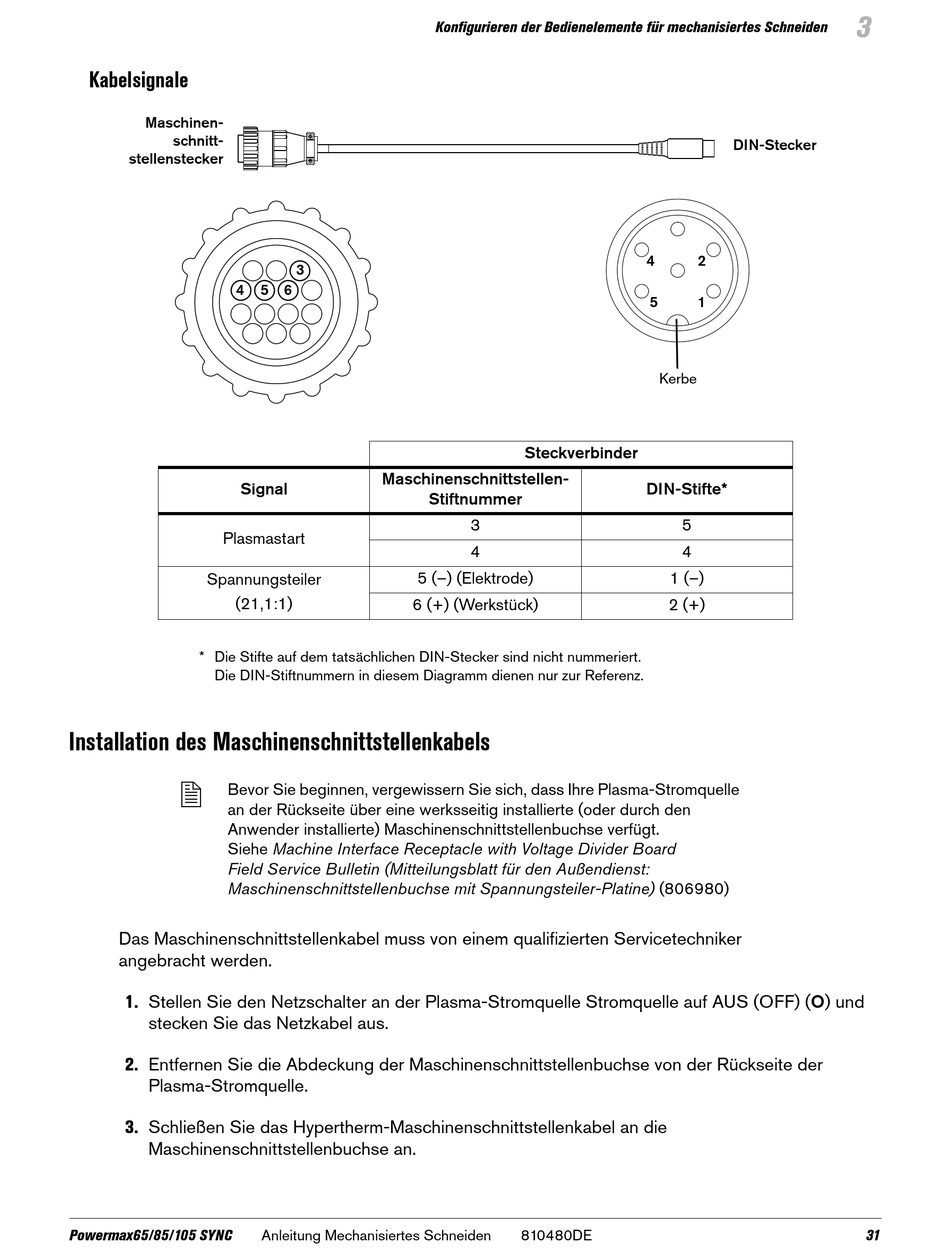

Kabelsignale

Maschinen-
schnitt-
stellenstecker
4
Signal
Plasmastart
Spannungsteiler
(21,1:1)
* Die Stifte auf dem tatsächlichen DIN-Stecker sind nicht nummeriert.
Die DIN-Stiftnummern in diesem Diagramm dienen nur zur Referenz.

Installation des Maschinenschnittstellenkabels


Bevor Sie beginnen, vergewissern Sie sich, dass Ihre Plasma-Stromquelle
an der Rückseite über eine werksseitig installierte (oder durch den
Anwender installierte) Maschinenschnittstellenbuchse verfügt.
Siehe Machine Interface Receptacle with Voltage Divider Board
Field Service Bulletin (Mitteilungsblatt für den Außendienst:
Maschinenschnittstellenbuchse mit Spannungsteiler-Platine) (806980)
Das Maschinenschnittstellenkabel muss von einem qualifizierten Servicetechniker
angebracht werden.
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle Stromquelle auf AUS (OFF) (O) und
stecken Sie das Netzkabel aus.
2. Entfernen Sie die Abdeckung der Maschinenschnittstellenbuchse von der Rückseite der
Plasma-Stromquelle.
3. Schließen Sie das Hypertherm-Maschinenschnittstellenkabel an die
Maschinenschnittstellenbuchse an.
Powermax65/85/105 SYNC
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
3
5 6
Maschinenschnittstellen-
Stiftnummer
5 (–) (Elektrode)
6 (+) (Werkstück)
Anleitung Mechanisiertes Schneiden
4
5
Steckverbinder
DIN-Stifte*
3
4
810480DE
DIN-Stecker
2
1
Kerbe
5
4
1 (–)
2 (+)
3
