7 – Mechanisiertes Schneiden

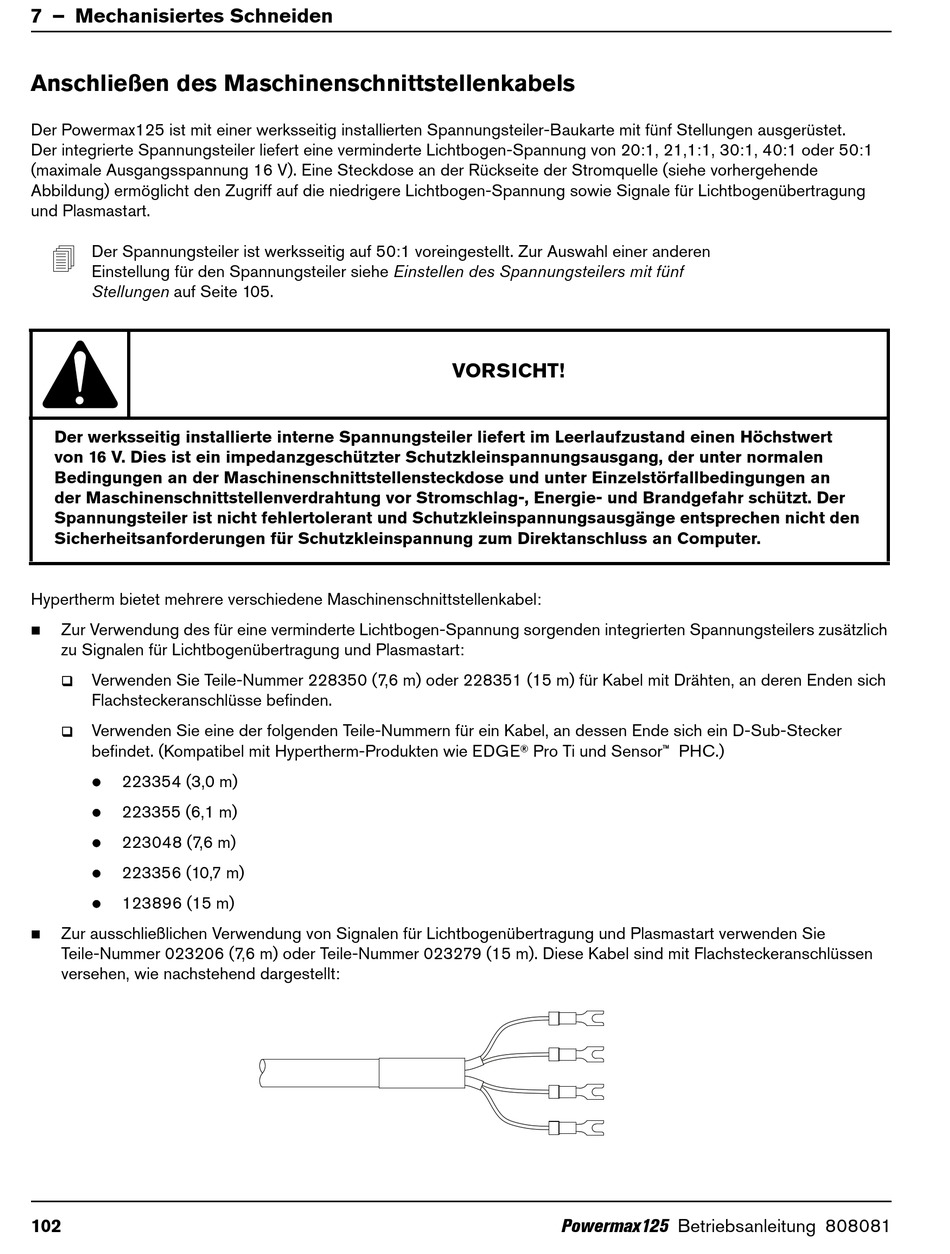

Anschließen des Maschinenschnittstellenkabels
Der Powermax125 ist mit einer werksseitig installierten Spannungsteiler-Baukarte mit fünf Stellungen ausgerüstet.
Der integrierte Spannungsteiler liefert eine verminderte Lichtbogen-Spannung von 20:1, 21,1:1, 30:1, 40:1 oder 50:1
(maximale Ausgangsspannung 16 V). Eine Steckdose an der Rückseite der Stromquelle (siehe vorhergehende
Abbildung) ermöglicht den Zugriff auf die niedrigere Lichtbogen-Spannung sowie Signale für Lichtbogenübertragung
und Plasmastart.

Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt. Zur Auswahl einer anderen
Einstellung für den Spannungsteiler siehe Einstellen des Spannungsteilers mit fünf
Stellungen auf Seite 105.
Der werksseitig installierte interne Spannungsteiler liefert im Leerlaufzustand einen Höchstwert
von 16 V. Dies ist ein impedanzgeschützter Schutzkleinspannungsausgang, der unter normalen
Bedingungen an der Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen an
der Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie- und Brandgefahr schützt. Der
Spannungsteiler ist nicht fehlertolerant und Schutzkleinspannungsausgänge entsprechen nicht den
Sicherheitsanforderungen für Schutzkleinspannung zum Direktanschluss an Computer.
Hypertherm bietet mehrere verschiedene Maschinenschnittstellenkabel:

Zur Verwendung des für eine verminderte Lichtbogen-Spannung sorgenden integrierten Spannungsteilers zusätzlich
zu Signalen für Lichtbogenübertragung und Plasmastart:
 Verwenden Sie Teile-Nummer 228350 (7,6 m) oder 228351 (15 m) für Kabel mit Drähten, an deren Enden sich
Flachsteckeranschlüsse befinden.
 Verwenden Sie eine der folgenden Teile-Nummern für ein Kabel, an dessen Ende sich ein D-Sub-Stecker
befindet. (Kompatibel mit Hypertherm-Produkten wie EDGE
 223354 (3,0 m)
 223355 (6,1 m)
 223048 (7,6 m)

223356 (10,7 m)
 123896 (15 m)
 Zur ausschließlichen Verwendung von Signalen für Lichtbogenübertragung und Plasmastart verwenden Sie
Teile-Nummer 023206 (7,6 m) oder Teile-Nummer 023279 (15 m). Diese Kabel sind mit Flachsteckeranschlüssen
versehen, wie nachstehend dargestellt:
