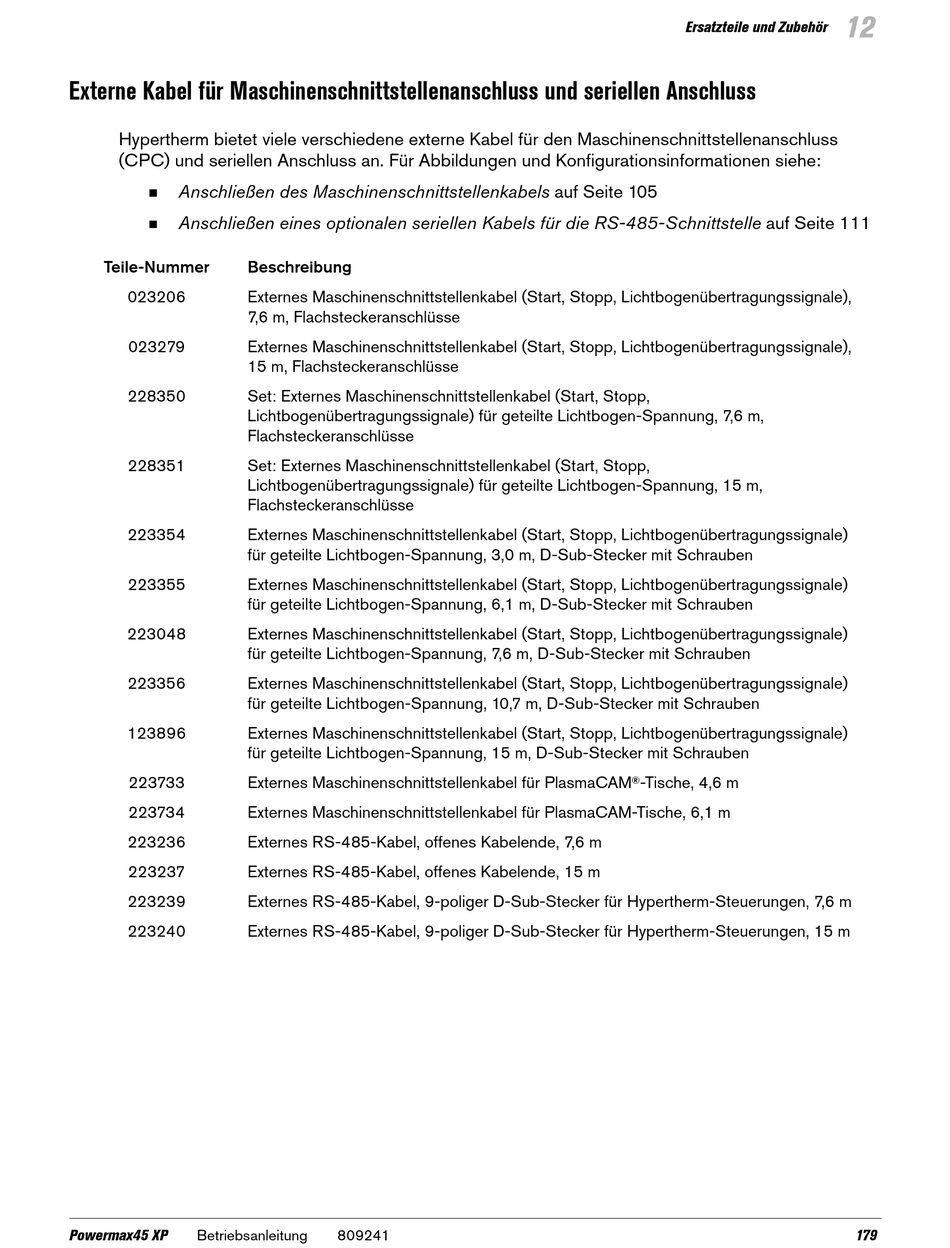

Externe Kabel für Maschinenschnittstellenanschluss und seriellen Anschluss
Hypertherm bietet viele verschiedene externe Kabel für den Maschinenschnittstellenanschluss
(CPC) und seriellen Anschluss an. Für Abbildungen und Konfigurationsinformationen siehe:
Anschließen des Maschinenschnittstellenkabels auf Seite 105
Anschließen eines optionalen seriellen Kabels für die RS-485-Schnittstelle auf Seite 111
Teile-Nummer
Beschreibung
023206
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale),
7,6 m, Flachsteckeranschlüsse
023279
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale),
15 m, Flachsteckeranschlüsse
228350
Set: Externes Maschinenschnittstellenkabel (Start, Stopp,
Lichtbogenübertragungssignale) für geteilte Lichtbogen-Spannung, 7,6 m,
Flachsteckeranschlüsse
228351
Set: Externes Maschinenschnittstellenkabel (Start, Stopp,
Lichtbogenübertragungssignale) für geteilte Lichtbogen-Spannung, 15 m,
Flachsteckeranschlüsse
223354
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale)
für geteilte Lichtbogen-Spannung, 3,0 m, D-Sub-Stecker mit Schrauben
223355
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale)
für geteilte Lichtbogen-Spannung, 6,1 m, D-Sub-Stecker mit Schrauben
223048
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale)
für geteilte Lichtbogen-Spannung, 7,6 m, D-Sub-Stecker mit Schrauben
223356
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale)
für geteilte Lichtbogen-Spannung, 10,7 m, D-Sub-Stecker mit Schrauben
123896
Externes Maschinenschnittstellenkabel (Start, Stopp, Lichtbogenübertragungssignale)
für geteilte Lichtbogen-Spannung, 15 m, D-Sub-Stecker mit Schrauben
223733
Externes Maschinenschnittstellenkabel für PlasmaCAM
223734
Externes Maschinenschnittstellenkabel für PlasmaCAM-Tische, 6,1 m
223236
Externes RS-485-Kabel, offenes Kabelende, 7,6 m
223237
Externes RS-485-Kabel, offenes Kabelende, 15 m
223239
Externes RS-485-Kabel, 9-poliger D-Sub-Stecker für Hypertherm-Steuerungen, 7,6 m
223240
Externes RS-485-Kabel, 9-poliger D-Sub-Stecker für Hypertherm-Steuerungen, 15 m
Powermax45 XP
Betriebsanleitung
809241
Ersatzteile und Zubehör
-Tische, 4,6 m
®
12
179
