Betrieb

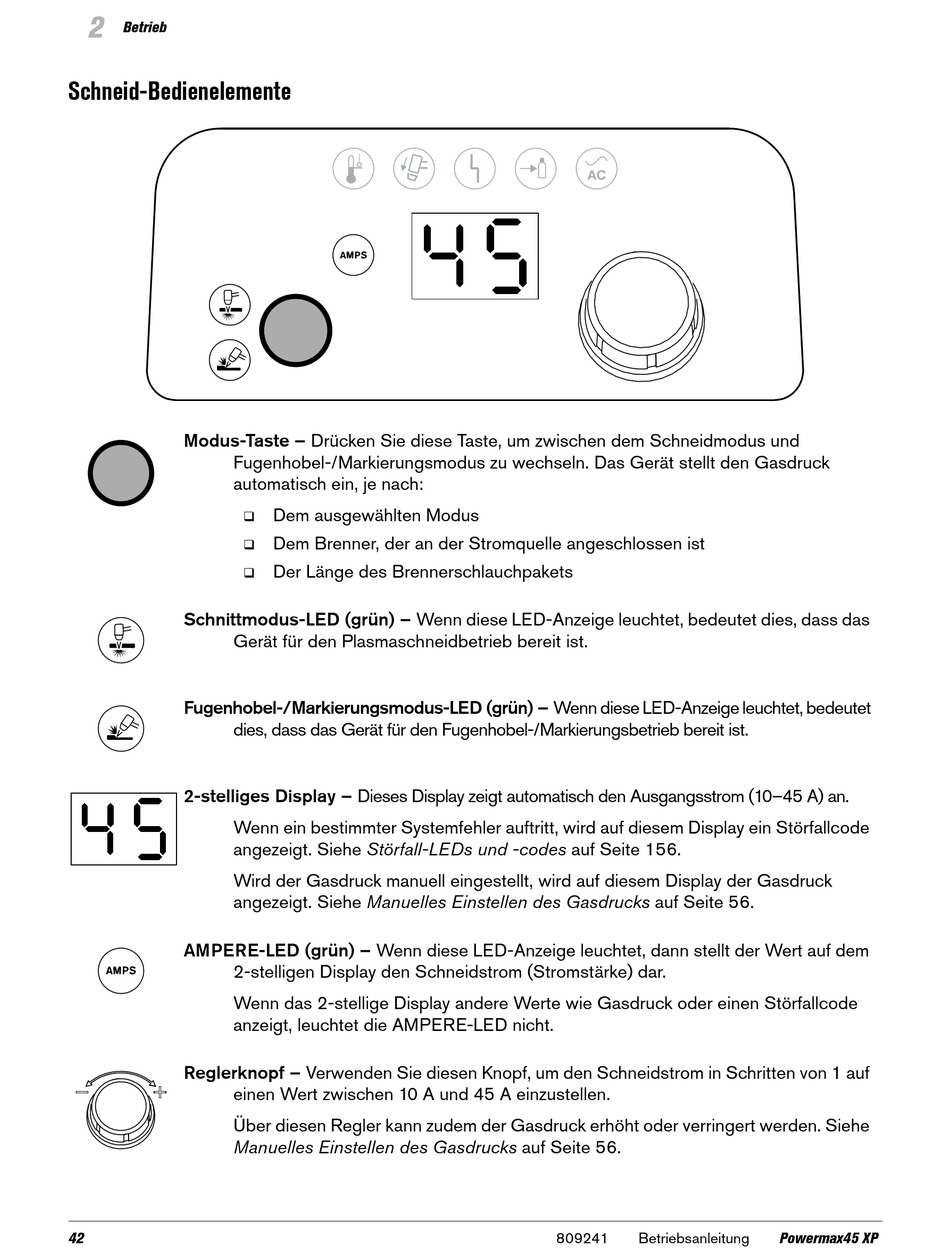

Schneid-Bedienelemente
Modus-Taste – Drücken Sie diese Taste, um zwischen dem Schneidmodus und
Fugenhobel-/Markierungsmodus zu wechseln. Das Gerät stellt den Gasdruck
automatisch ein, je nach:
Schnittmodus-LED (grün) – Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass das
Gerät für den Plasmaschneidbetrieb bereit ist.
Fugenhobel-/Markierungsmodus-LED (grün) – Wenn diese LED-Anzeige leuchtet, bedeutet
dies, dass das Gerät für den Fugenhobel-/Markierungsbetrieb bereit ist.
2-stelliges Display – Dieses Display zeigt automatisch den Ausgangsstrom (10–45 A) an.
Wenn ein bestimmter Systemfehler auftritt, wird auf diesem Display ein Störfallcode
angezeigt. Siehe Störfall-LEDs und -codes auf Seite 156.
Wird der Gasdruck manuell eingestellt, wird auf diesem Display der Gasdruck
angezeigt. Siehe Manuelles Einstellen des Gasdrucks auf Seite 56.
AMPERE-LED (grün) – Wenn diese LED-Anzeige leuchtet, dann stellt der Wert auf dem
2-stelligen Display den Schneidstrom (Stromstärke) dar.
Wenn das 2-stellige Display andere Werte wie Gasdruck oder einen Störfallcode
anzeigt, leuchtet die AMPERE-LED nicht.
Reglerknopf – Verwenden Sie diesen Knopf, um den Schneidstrom in Schritten von 1 auf
einen Wert zwischen 10 A und 45 A einzustellen.
Über diesen Regler kann zudem der Gasdruck erhöht oder verringert werden. Siehe
Manuelles Einstellen des Gasdrucks auf Seite 56.
42
Dem ausgewählten Modus
Dem Brenner, der an der Stromquelle angeschlossen ist
Der Länge des Brennerschlauchpakets
