Prüfung von Verschleißteilen
Am besten lässt sich der Zustand gebrauchter Verschleißteile durch eine regelmäßige Überprüfung
der Schnittkantenqualität am Metallwerkstück beurteilen. Wenn sich die Schnittqualität zu
verschlechtern beginnt, überprüfen Sie die Verschleißteile.
Viele häufig auftretende Schneidprobleme können gelöst werden, indem neue Verschleißteile am
Brenner montiert werden. Siehe Seite 47.

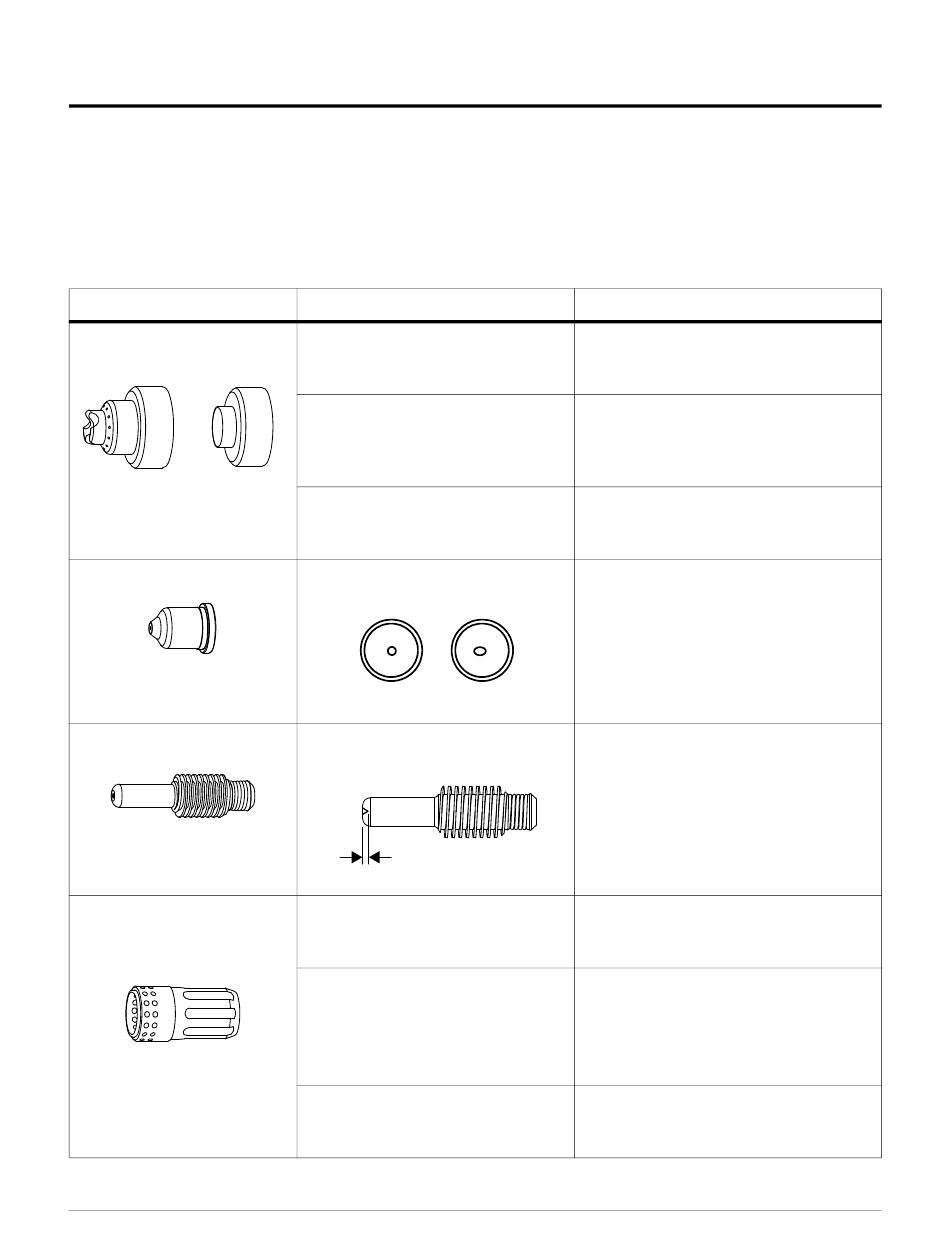

Teil
Deflektor
Schutzschild
Düse
Elektrode
Wirbelring
Powermax45 XP Betriebsanleitung
Prüfen
Schutzschild: Mittlere Öffnung auf
Rundheit prüfen.
Deflektor: Die Kanten der mittleren
Öffnung auf Beschädigung oder
erkennbare Abnutzungser-
scheinungen prüfen.
Die Lücke zwischen Düse und
Schutzschild oder Deflektor auf
Ablagerungen prüfen.
Mittlere Öffnung auf Rundheit
prüfen.
Richtig
Abgenutzt
Die Mittelfläche auf Verschleiß und
die Einbrandtiefe überprüfen.
Maximal 1,6 mm
Innenoberfläche des Wirbelrings auf
Beschädigung oder Verschleiß und
Gaslöcher auf Blockierungen prüfen.
O-Ring im Wirbelring auf
Beschädigung oder Verschleiß
prüfen.
Die Länge des Wirbelrings.
809241
Routinemäßige Wartung
Maßnahme
Schutzschild: Wenn die mittlere
Öffnung nicht mehr rund ist, das
Schutzschild ersetzen.
Deflektor: Wenn die mittlere Öffnung
abgenutzt oder beschädigt ist, den
Deflektor ersetzen.
Schutzschild bzw. Deflektor abnehmen
und jegliche Ablagerungen abwischen.
Wenn die mittlere Öffnung nicht rund ist,
die Düse ersetzen.
Ersetzen Sie die Düse und die Elektrode
zusammen.
Die Elektrode ersetzen, wenn die
Oberfläche stark abgenutzt oder die
Einbrandtiefe größer als 1,6 mm ist.
Ersetzen Sie die Düse und die Elektrode
zusammen.
Den Wirbelring ersetzen, wenn die
Oberfläche beschädigt oder abgenutzt
ist oder die Gaslöcher verstopft sind.
O-Ring im Wirbelring ersetzen, wenn er
rissig, abgenutzt oder beschädigt ist.
Verwenden Sie kein Fett oder andere
Schmiermittel am O-Ring des
Wirbelrings.
Wirbelring ersetzen, wenn die Länge des
Wirbelrings 220857 oder 220947
weniger als 30,5 mm beträgt.
