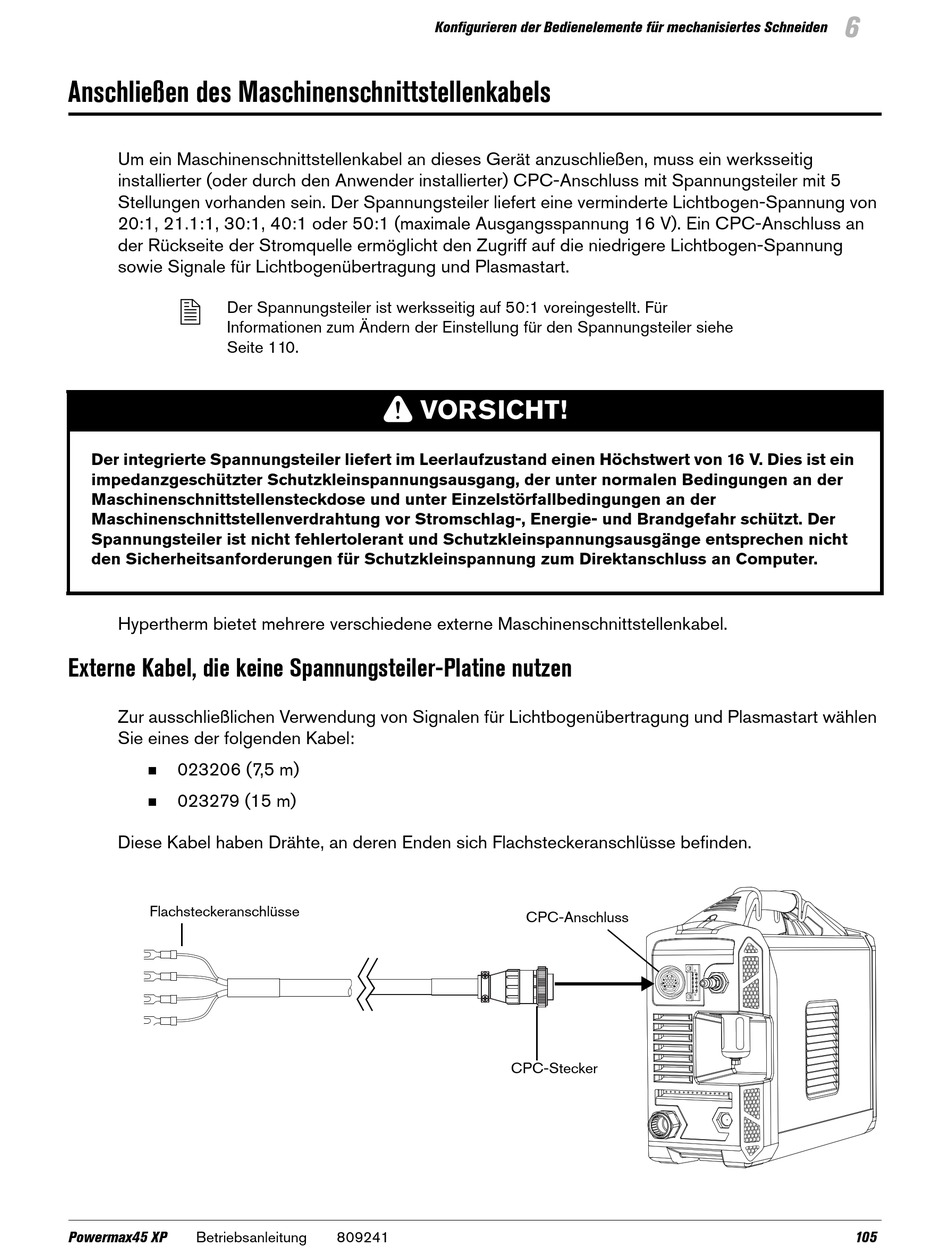

Anschließen des Maschinenschnittstellenkabels
Um ein Maschinenschnittstellenkabel an dieses Gerät anzuschließen, muss ein werksseitig
installierter (oder durch den Anwender installierter) CPC-Anschluss mit Spannungsteiler mit 5
Stellungen vorhanden sein. Der Spannungsteiler liefert eine verminderte Lichtbogen-Spannung von
20:1, 21.1:1, 30:1, 40:1 oder 50:1 (maximale Ausgangsspannung 16 V). Ein CPC-Anschluss an
der Rückseite der Stromquelle ermöglicht den Zugriff auf die niedrigere Lichtbogen-Spannung
sowie Signale für Lichtbogenübertragung und Plasmastart.
Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt. Für
Informationen zum Ändern der Einstellung für den Spannungsteiler siehe
Seite 110.
Der integrierte Spannungsteiler liefert im Leerlaufzustand einen Höchstwert von 16 V. Dies ist ein
impedanzgeschützter Schutzkleinspannungsausgang, der unter normalen Bedingungen an der
Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen an der
Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie- und Brandgefahr schützt. Der
Spannungsteiler ist nicht fehlertolerant und Schutzkleinspannungsausgänge entsprechen nicht
den Sicherheitsanforderungen für Schutzkleinspannung zum Direktanschluss an Computer.
Hypertherm bietet mehrere verschiedene externe Maschinenschnittstellenkabel.
Externe Kabel, die keine Spannungsteiler-Platine nutzen
Zur ausschließlichen Verwendung von Signalen für Lichtbogenübertragung und Plasmastart wählen
Sie eines der folgenden Kabel:
023206 (7,5 m)
023279 (15 m)
Diese Kabel haben Drähte, an deren Enden sich Flachsteckeranschlüsse befinden.
Flachsteckeranschlüsse
Powermax45 XP
Betriebsanleitung
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
VORSICHT!
CPC-Stecker
809241
CPC-Anschluss
6
105
