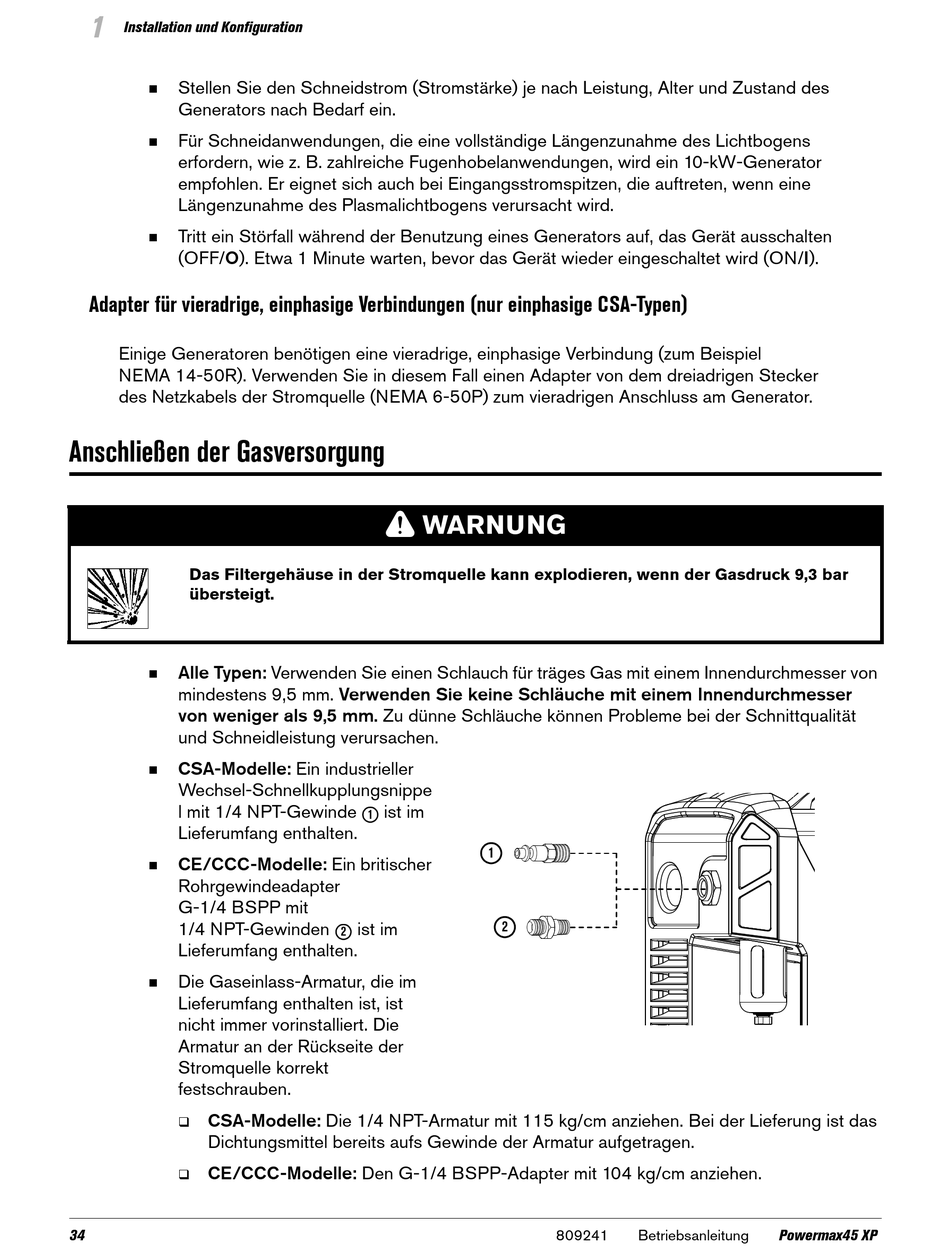

Installation und Konfiguration
Stellen Sie den Schneidstrom (Stromstärke) je nach Leistung, Alter und Zustand des
Generators nach Bedarf ein.
Für Schneidanwendungen, die eine vollständige Längenzunahme des Lichtbogens
erfordern, wie z. B. zahlreiche Fugenhobelanwendungen, wird ein 10-kW-Generator
empfohlen. Er eignet sich auch bei Eingangsstromspitzen, die auftreten, wenn eine
Längenzunahme des Plasmalichtbogens verursacht wird.
Tritt ein Störfall während der Benutzung eines Generators auf, das Gerät ausschalten
(OFF/O). Etwa 1 Minute warten, bevor das Gerät wieder eingeschaltet wird (ON/I).
Adapter für vieradrige, einphasige Verbindungen (nur einphasige CSA-Typen)
Einige Generatoren benötigen eine vieradrige, einphasige Verbindung (zum Beispiel
NEMA 14-50R). Verwenden Sie in diesem Fall einen Adapter von dem dreiadrigen Stecker
des Netzkabels der Stromquelle (NEMA 6-50P) zum vieradrigen Anschluss am Generator.
Anschließen der Gasversorgung
Das Filtergehäuse in der Stromquelle kann explodieren, wenn der Gasdruck 9,3 bar
übersteigt.
Alle Typen: Verwenden Sie einen Schlauch für träges Gas mit einem Innendurchmesser von
mindestens 9,5 mm. Verwenden Sie keine Schläuche mit einem Innendurchmesser
von weniger als 9,5 mm. Zu dünne Schläuche können Probleme bei der Schnittqualität
und Schneidleistung verursachen.
CSA-Modelle: Ein industrieller
Wechsel-Schnellkupplungsnippe
l mit 1/4 NPT-Gewinde
Lieferumfang enthalten.
CE/CCC-Modelle: Ein britischer
Rohrgewindeadapter
G-1/4 BSPP mit
1/4 NPT-Gewinden
Lieferumfang enthalten.
Die Gaseinlass-Armatur, die im
Lieferumfang enthalten ist, ist
nicht immer vorinstalliert. Die
Armatur an der Rückseite der
Stromquelle korrekt
festschrauben.
CSA-Modelle: Die 1/4 NPT-Armatur mit 115 kg/cm anziehen. Bei der Lieferung ist das
Dichtungsmittel bereits aufs Gewinde der Armatur aufgetragen.
CE/CCC-Modelle: Den G-1/4 BSPP-Adapter mit 104 kg/cm anziehen.
34
WARNUNG
ist im
1
1
2
ist im
2
809241
Betriebsanleitung
Powermax45 XP
