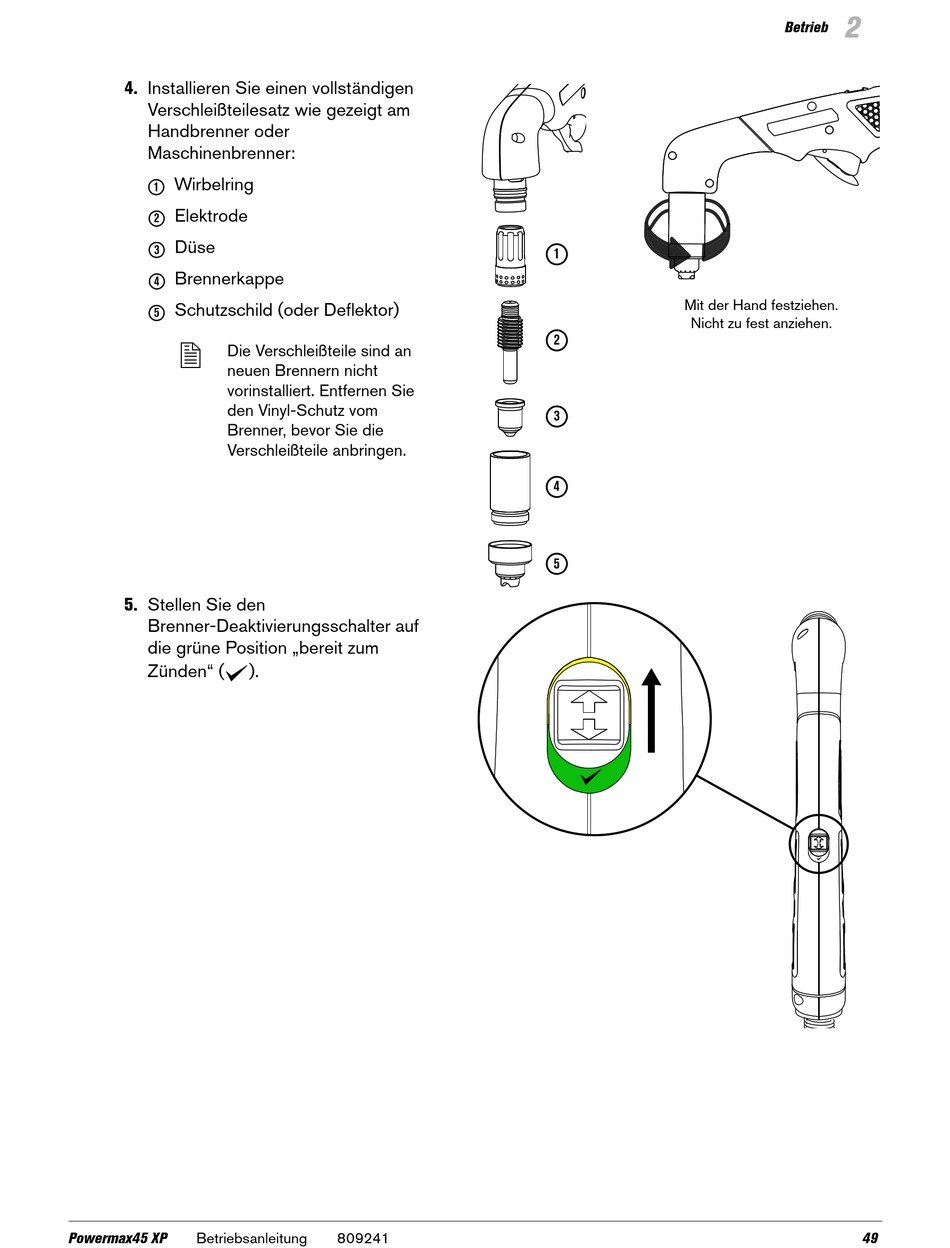

Hypertherm Powermax45 XP Betriebsanleitung Seite 49

4. Installieren Sie einen vollständigen
Verschleißteilesatz wie gezeigt am
Handbrenner oder
Maschinenbrenner:
Wirbelring
1
Elektrode
2
Düse
3
Brennerkappe
4
Schutzschild (oder Deflektor)
5

Die Verschleißteile sind an
neuen Brennern nicht
vorinstalliert. Entfernen Sie
den Vinyl-Schutz vom
Brenner, bevor Sie die
Verschleißteile anbringen.
5. Stellen Sie den
Brenner-Deaktivierungsschalter auf
die grüne Position „bereit zum
Zünden" (
Powermax45 XP Betriebsanleitung
).
809241
1
Mit der Hand festziehen.
Nicht zu fest anziehen.
2
3
4
5
2
Betrieb
49
