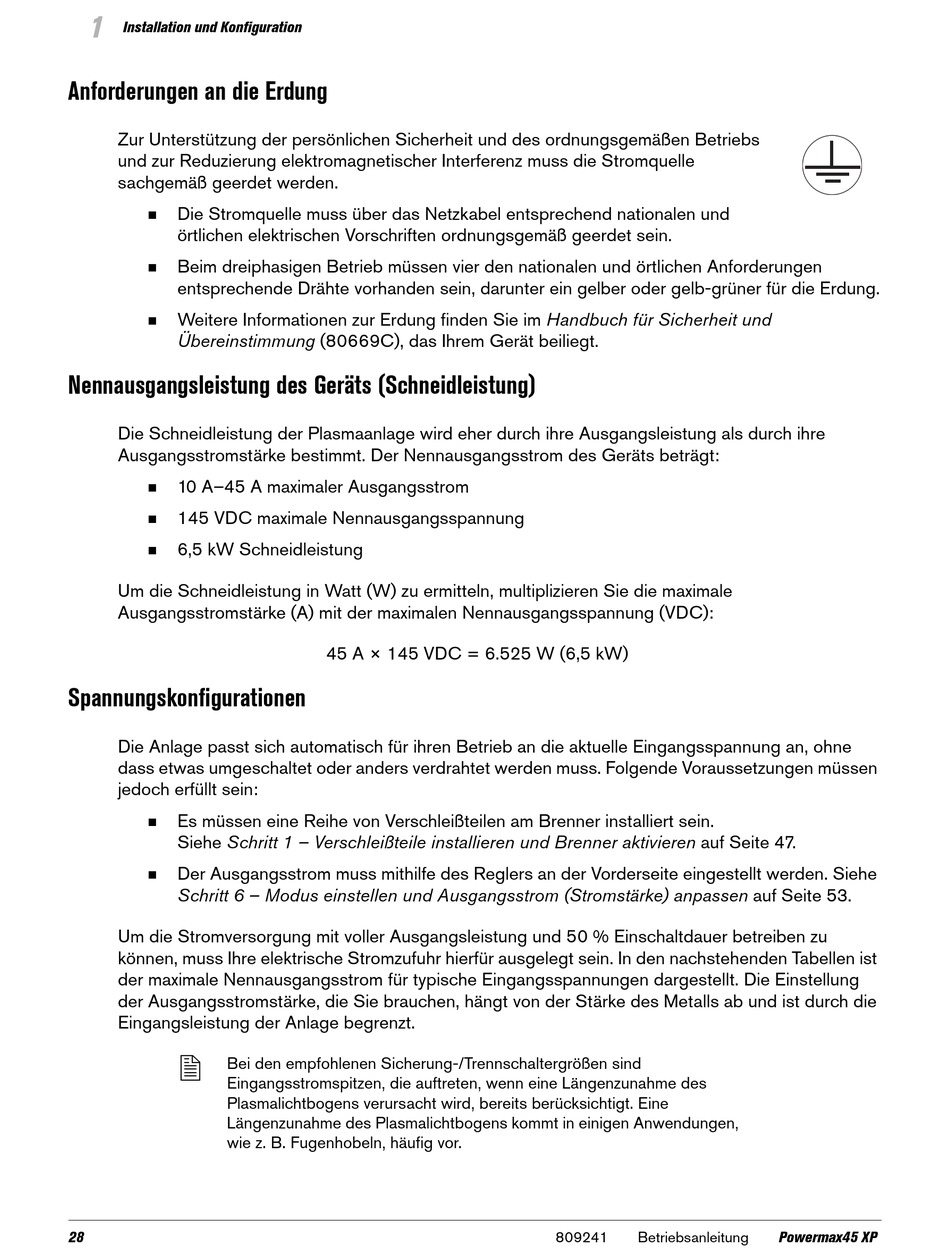

Installation und Konfiguration

Anforderungen an die Erdung

Zur Unterstützung der persönlichen Sicherheit und des ordnungsgemäßen Betriebs
und zur Reduzierung elektromagnetischer Interferenz muss die Stromquelle
sachgemäß geerdet werden.
Die Stromquelle muss über das Netzkabel entsprechend nationalen und

örtlichen elektrischen Vorschriften ordnungsgemäß geerdet sein.
Beim dreiphasigen Betrieb müssen vier den nationalen und örtlichen Anforderungen

entsprechende Drähte vorhanden sein, darunter ein gelber oder gelb-grüner für die Erdung.
Weitere Informationen zur Erdung finden Sie im Handbuch für Sicherheit und

Übereinstimmung (80669C), das Ihrem Gerät beiliegt.
Nennausgangsleistung des Geräts (Schneidleistung)
Die Schneidleistung der Plasmaanlage wird eher durch ihre Ausgangsleistung als durch ihre
Ausgangsstromstärke bestimmt. Der Nennausgangsstrom des Geräts beträgt:
10 A–45 A maximaler Ausgangsstrom

145 VDC maximale Nennausgangsspannung

6,5 kW Schneidleistung

Um die Schneidleistung in Watt (W) zu ermitteln, multiplizieren Sie die maximale
Ausgangsstromstärke (A) mit der maximalen Nennausgangsspannung (VDC):

Spannungskonfigurationen

Die Anlage passt sich automatisch für ihren Betrieb an die aktuelle Eingangsspannung an, ohne
dass etwas umgeschaltet oder anders verdrahtet werden muss. Folgende Voraussetzungen müssen
jedoch erfüllt sein:
Es müssen eine Reihe von Verschleißteilen am Brenner installiert sein.

Siehe Schritt 1 – Verschleißteile installieren und Brenner aktivieren auf Seite 47.
Der Ausgangsstrom muss mithilfe des Reglers an der Vorderseite eingestellt werden. Siehe

Schritt 6 – Modus einstellen und Ausgangsstrom (Stromstärke) anpassen auf Seite 53.
Um die Stromversorgung mit voller Ausgangsleistung und 50 % Einschaltdauer betreiben zu
können, muss Ihre elektrische Stromzufuhr hierfür ausgelegt sein. In den nachstehenden Tabellen ist
der maximale Nennausgangsstrom für typische Eingangsspannungen dargestellt. Die Einstellung
der Ausgangsstromstärke, die Sie brauchen, hängt von der Stärke des Metalls ab und ist durch die
Eingangsleistung der Anlage begrenzt.

Bei den empfohlenen Sicherung-/Trennschaltergrößen sind
Eingangsstromspitzen, die auftreten, wenn eine Längenzunahme des
Plasmalichtbogens verursacht wird, bereits berücksichtigt. Eine
Längenzunahme des Plasmalichtbogens kommt in einigen Anwendungen,
wie z. B. Fugenhobeln, häufig vor.
28
45 A × 145 VDC = 6.525 W (6,5 kW)
