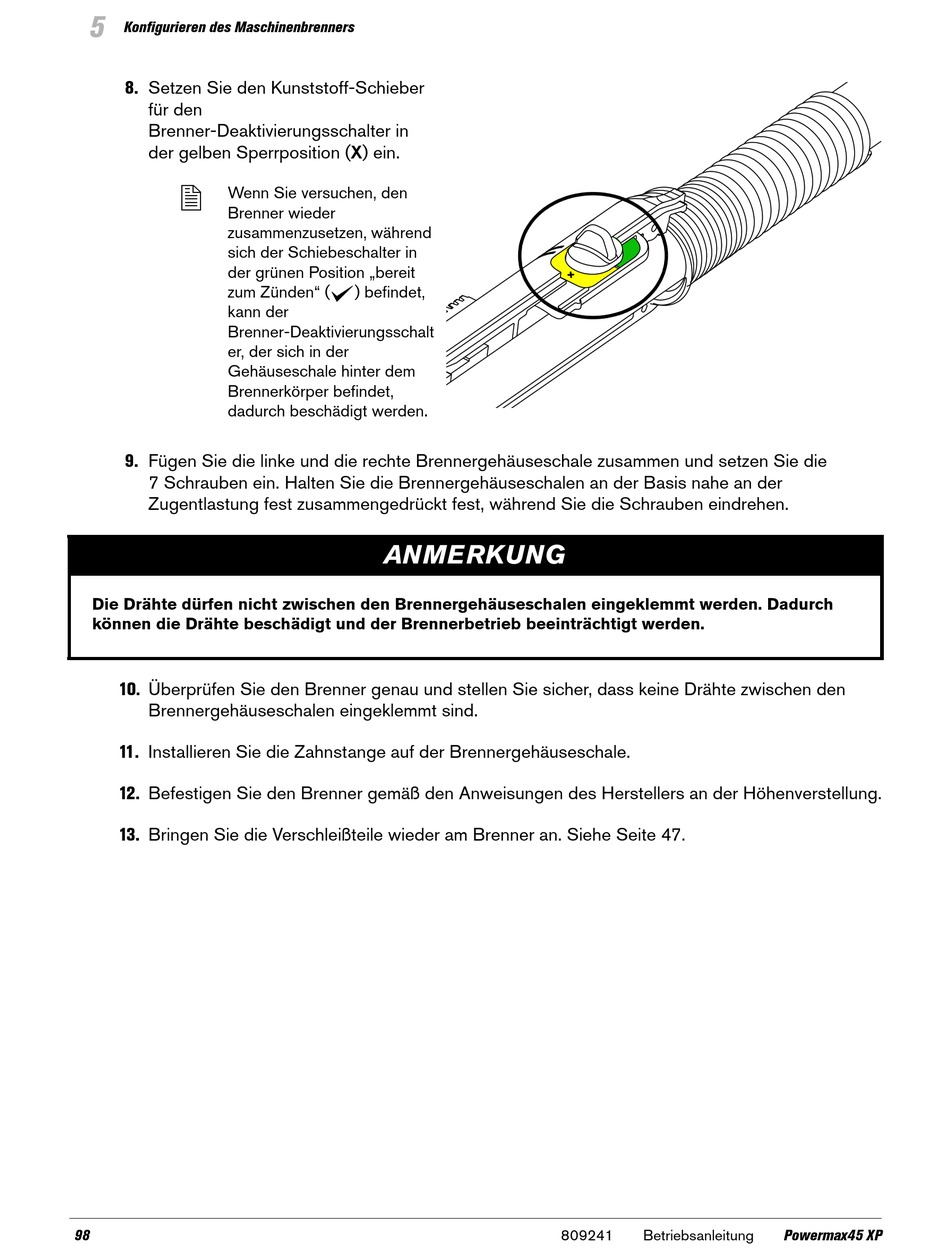

Hypertherm Powermax45 XP Betriebsanleitung Seite 98

5
Konfigurieren des Maschinenbrenners
8. Setzen Sie den Kunststoff-Schieber
für den
Brenner-Deaktivierungsschalter in
der gelben Sperrposition (X) ein.

Wenn Sie versuchen, den
Brenner wieder
zusammenzusetzen, während
sich der Schiebeschalter in
der grünen Position „bereit
zum Zünden" (
kann der
Brenner-Deaktivierungsschalt
er, der sich in der
Gehäuseschale hinter dem
Brennerkörper befindet,
dadurch beschädigt werden.
9. Fügen Sie die linke und die rechte Brennergehäuseschale zusammen und setzen Sie die
7 Schrauben ein. Halten Sie die Brennergehäuseschalen an der Basis nahe an der
Zugentlastung fest zusammengedrückt fest, während Sie die Schrauben eindrehen.
Die Drähte dürfen nicht zwischen den Brennergehäuseschalen eingeklemmt werden. Dadurch
können die Drähte beschädigt und der Brennerbetrieb beeinträchtigt werden.
10. Überprüfen Sie den Brenner genau und stellen Sie sicher, dass keine Drähte zwischen den
Brennergehäuseschalen eingeklemmt sind.
11. Installieren Sie die Zahnstange auf der Brennergehäuseschale.
12. Befestigen Sie den Brenner gemäß den Anweisungen des Herstellers an der Höhenverstellung.
13. Bringen Sie die Verschleißteile wieder am Brenner an. Siehe Seite 47.
98
) befindet,
ANMERKUNG
809241 Betriebsanleitung Powermax45 XP
