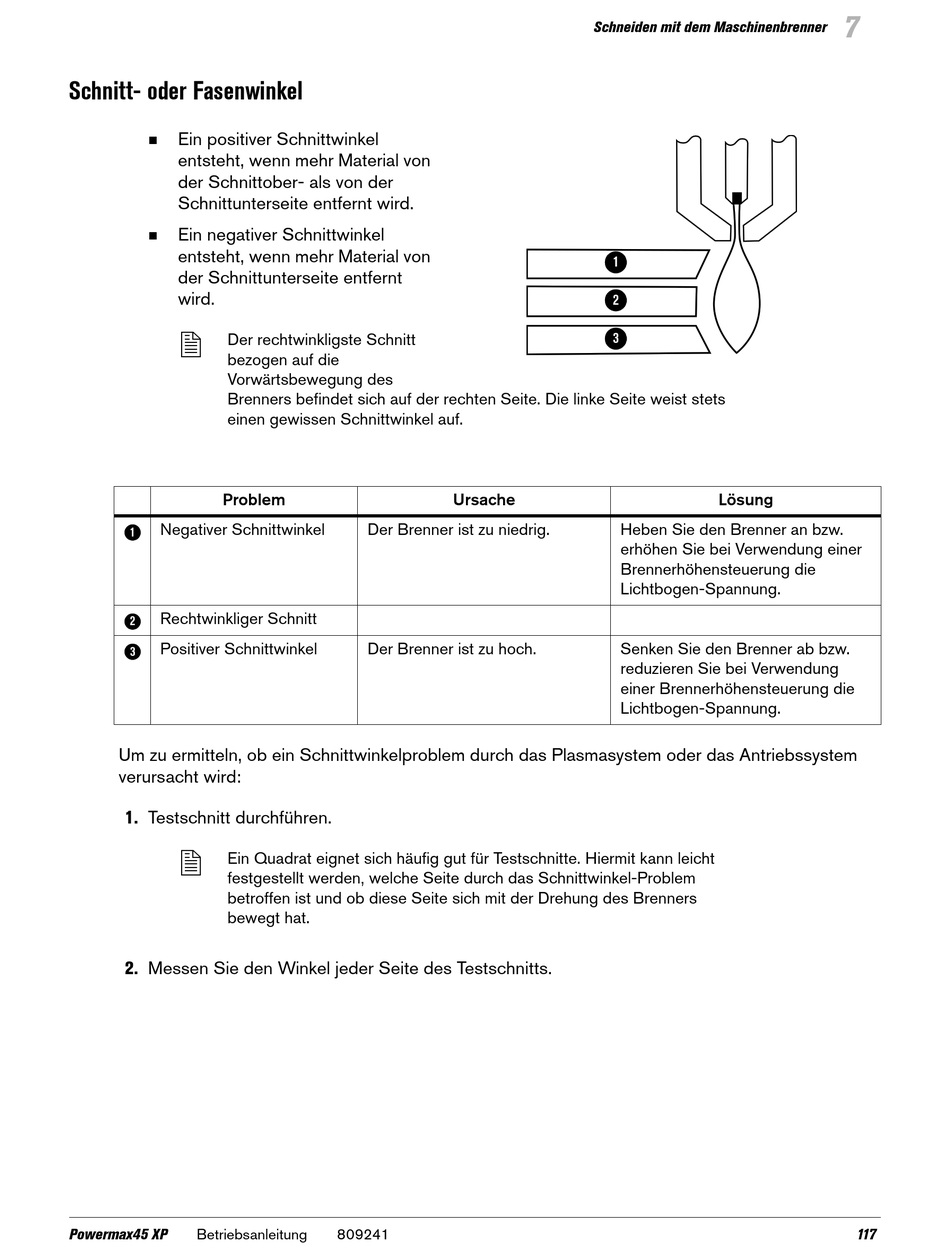

Schnitt- oder Fasenwinkel

Ein positiver Schnittwinkel

entsteht, wenn mehr Material von
der Schnittober- als von der
Schnittunterseite entfernt wird.
Ein negativer Schnittwinkel

entsteht, wenn mehr Material von
der Schnittunterseite entfernt
wird.

Der rechtwinkligste Schnitt
bezogen auf die
Vorwärtsbewegung des
Brenners befindet sich auf der rechten Seite. Die linke Seite weist stets
einen gewissen Schnittwinkel auf.
Problem
Negativer Schnittwinkel
1
Rechtwinkliger Schnitt
2
Positiver Schnittwinkel
3
Um zu ermitteln, ob ein Schnittwinkelproblem durch das Plasmasystem oder das Antriebssystem
verursacht wird:
1. Testschnitt durchführen.

Ein Quadrat eignet sich häufig gut für Testschnitte. Hiermit kann leicht
festgestellt werden, welche Seite durch das Schnittwinkel-Problem
betroffen ist und ob diese Seite sich mit der Drehung des Brenners
bewegt hat.
2. Messen Sie den Winkel jeder Seite des Testschnitts.
Powermax45 XP Betriebsanleitung
Ursache
Der Brenner ist zu niedrig.
Der Brenner ist zu hoch.
809241
Schneiden mit dem Maschinenbrenner
1
2
3
Lösung
Heben Sie den Brenner an bzw.
erhöhen Sie bei Verwendung einer
Brennerhöhensteuerung die
Lichtbogen-Spannung.
Senken Sie den Brenner ab bzw.
reduzieren Sie bei Verwendung
einer Brennerhöhensteuerung die
Lichtbogen-Spannung.
