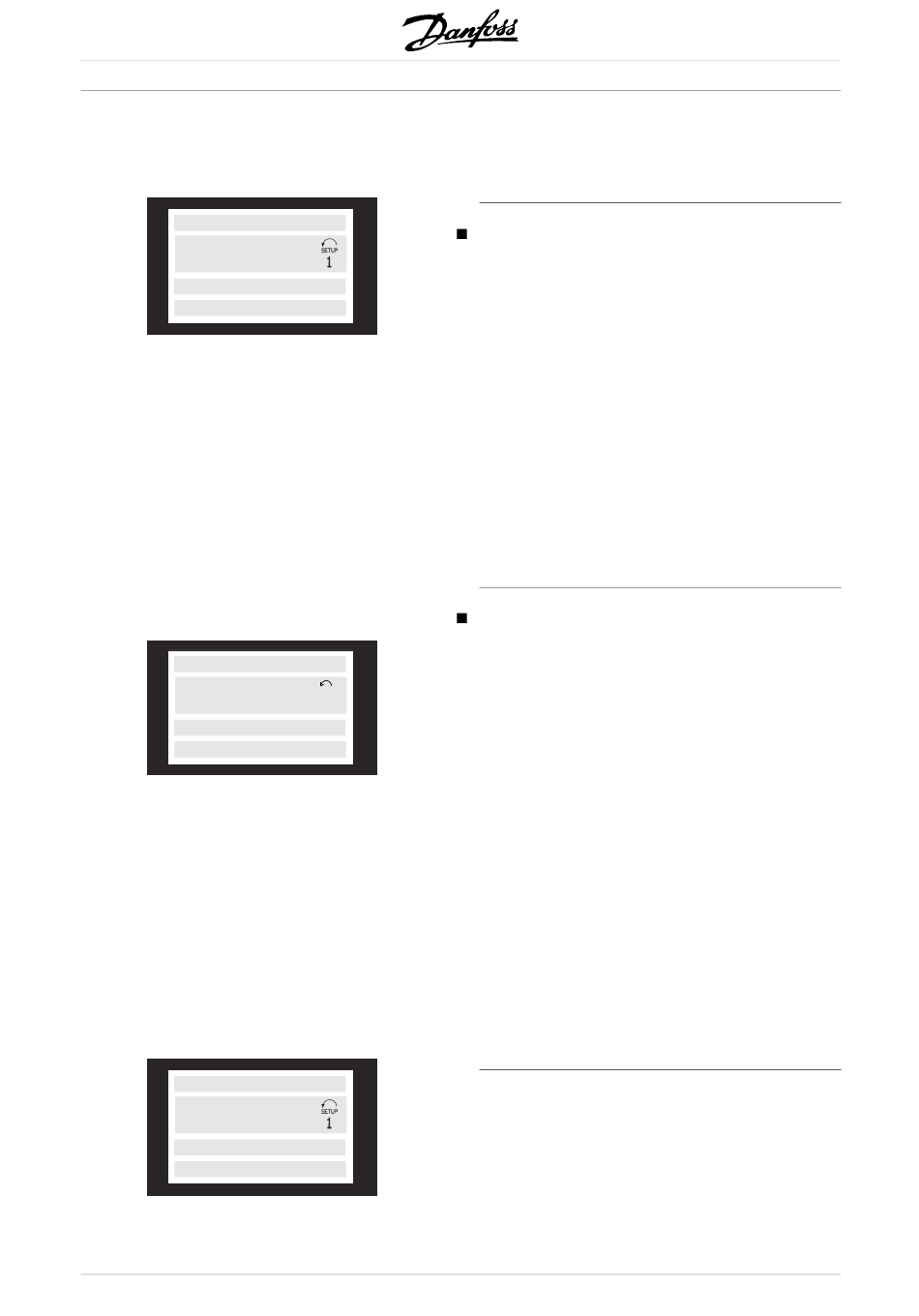

• Anzeigezustand II:
Wechsel zwischen Anzeigezustand I und II durch
Betätigen der Taste [DISPLAY / STATUS].
24,3% 30,2% 13,8A
50.0 Hz
BETRIEB
In diesem Zustand werden gleichzeitig die Datenwerte
für vier Betriebswerte angezeigt und geben die
zugehörige Einheit an, vgl. Tabelle. In diesem Beispiel
sind Sollwert, Drehmoment, Strom und Frequenz in
der erstenund zweiten Zeile als Variablen gewählt.
• Anzeigezustand III:
Dieser Anzeigezustand wird aufgerufen, solange die
Taste [DISPLAY / STATUS] gedrückt gehalten wird.
Bei Loslassen der Taste erfolgt ein Wechsel zurück
auf Anzeigezustand II, es sei denn, die Taste wurde
weniger als ca. 1 Sek. lang gehalten. In diesem Fall
wird immer zurück zu Anzeigezustand I gewechselt.
REF% MOMENT% STROM
50.0 Hz
BETRIEB
Hier werden die Parameterbezeichnungen und
Einheiten der Betriebsvariablen in der ersten
und zweiten Zeile ausgegeben. Betriebsvariable
2 bleibt unverändert.
• Anzeigezustand IV:
Dieser Anzeigezustand kann während des
Betriebs aufgerufen werden, wenn in einem
anderen Parametersatz Änderungen vorgenommen
werden müssen, ohne den Frequenzumrichter
anzuhalten. Diese Funktion wird in Parameter
005, Programm Aufbau, akti v iert.
24,3% 30,2% 13,8A
50.0 Hz
BETRIEB
68
Die Nummer des gewählten Programmiersatzes
blinkt rechts vom akti v en Satz.
Parametersatzwahl
Die VLT Serie 5000 kann praktisch für alle
anfallen-den Aufgaben eingesetzt werden, weshalb
die Anzahl der Parameter auch recht hoch ist. Aus
diesem Grund besteht die Möglichkeit, zwischen
zwei Pro-grammierungsarten zu wählen: einem
Menümodus und einem Schnellmenümodus.
Beim Menümodus besteht Zugriff auf sämtliche
Parameter. Der Schnellmenümodus führt den
Benutzer durch die Parameter, die es ihm nach der
Parametersatzwahl in den meisten Fällen ermöglichen,
den Frequenzumrichter in Betrieb zu nehmen.
Unabhängig von der Programmierungsart wird
die Änderung eines Parameters durchgehend
und damit sowohl im Menümodus als auch im
Schnellmenü- menümodus wirksam sein.
Struktur des Schnellmenümodus gegenüber
dem Menümodus
Außer einer Bezeichnung - einem Namen - ist
jedem Parameter eine Nummer zugeordnet, die
SETUP
unabhängig von der Programmierungsart immer
1
gleich ist. Im Menümodus sind die Parameter
in Gruppen aufgeteilt, wobei die 1. Stelle der
Parameternummer (von links) die Gruppennummer
des betreffenden Parameters angibt.
•
•
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
Das Schnellmenü führt den Benutzer durch eine
Anzahl Parameter, die in vielen Anwendungsfällen
ausreichen, um einen einwandfreien Motorbetrieb
zu gewährleisten. Alle übrigen Parameter befinden
sich in der Werkseinstellung bzw. müssen ggf.
nach einer vorherigen Änderung wieder auf die
Werkseinstellung programmiert werden.
Der Menümodus ermöglicht die Anwahl und
Änderung sämtlicher Parameter nach eigener Wahl.
Allerdings werden je nach gewählter Konfiguration
(Parameter 100) einige Parameter "ausgeblendet".
