420 Drehzahl PID Diff.verstärk.grenze
(DRZ BEGR.D-VERST)
Wert:
5,0 - 50,0
Funktion:
Es kann bezüglich der Verstärkung des Differentiators
eine Grenze eingestellt werden. Da die D-Verstärkung
bei höheren Frequenzen erfolgt, kann eine Begrenzung
der Verstärkung sinnvoll sein.
Hierdurch läßt sich ein reines D-Glied bei niedrigen
Frequenzen und ein konstantes D-Glied bei
hohen Frequenzen erzielen.
Zusammen mit Drehzahlregelung mit Istwertrückführung
(Parameter 100) anzuwenden.
Beschreibung der Auswahl:
Wählen Sie die gewünschte Grenze für die Verstärkung.
421 Drehzahl PID Tiefpaßfilterzeit
(DRZ FILTER ZEIT)
Wert:
5 - 200 ms
Funktion:
Welligkeiten (Rippel) des Istwertsignals werden durch
das Tiefpaßfilter gedämpft, um ihren Einfluß auf die
Regelung zu mindern. Dies kann u.a. dann ein
Vorteil sein, wenn das Signal mit vielen Funkstörungen

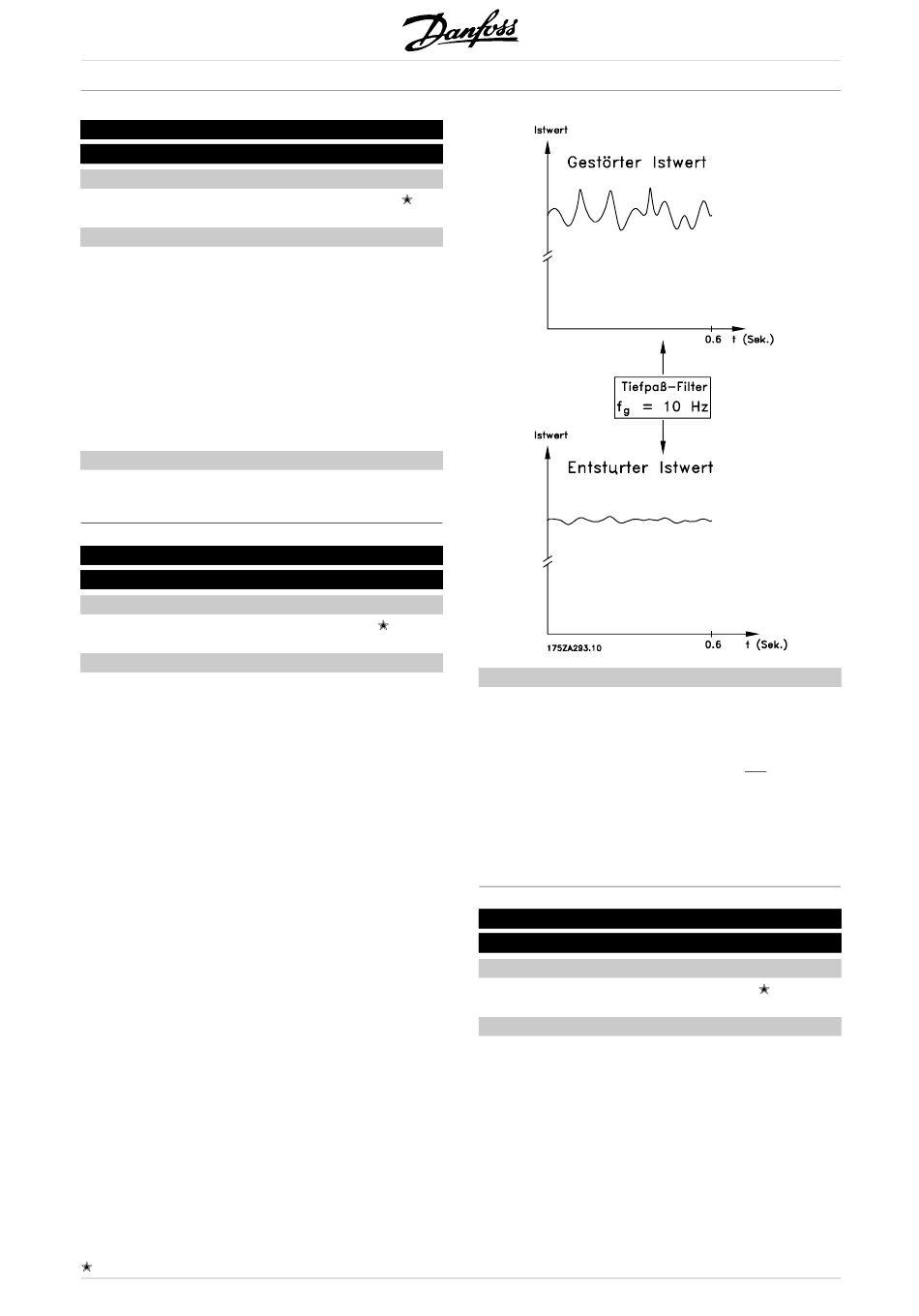

behaftet ist. Siehe Zeichnung. Wird in Verbindung
mit Drehzahlregelung mit Istwertrückführung und
Drehmomentregelung mit Drehzahlrückführung
(Parameter 100) angewendet.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
150
5,0
10 ms
Beschreibung der Auswahl:
Wird z.B. eine Zeitkonstantet (τ) von 100 ms
programmiert, so ist die Eckfrequenz des Tiefpaßfilters
1/0,1 = 10 RAD/Sek., was (10 / 2 x π) = 1,6 Hz.
entspricht. Der PID-Regler wird daher nur ein
Istwertsignal regeln, das mit einer Frequenz von
unter 1,6 Hz schwingt. Wenn das Istwertsignal
mit einer Frequenz von über 1,6 Hz schwingt,
wird der PID-Regler nicht reagieren.
422 U0-Spannung bei 0 Hz
(U0 SPANNUNG-0HZ)
Wert:
0,0 - Parameter 103
Funktion:
Die Parameter 422-432 können zusammen mit
der speziellen Motorkennlinie benutzt werden
(Par.101) Es kann aufgrund von sechs einstellbaren
Spannungen und Frequenzen eine U/f-Kennlinie
gebildet werden. Die Änderung von Daten auf
dem Motortypschild (Parameter 102 - 106) hat
Auswirkungen auf Parameter 422.
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
20,0 Volt
