300 Klemme 16, Eingang
(EING.16 DIGITAL)
Funktion:
In diesem und den nachfolgenden Parametern
können verschiedene Funktionen für die Eingänge
der Klemmen 16-33 angewählt werden.
Diese Funktionsoptionen sind in einer Übersicht auf
Seite 111 dargestellt. Die maximale Frequenz für die
Klemmen 16, 17, 18 und 19 beträgt 5 kHz. Die max.
Frequenz für Klemme 29, 32 und 33 beträgt 65 kHz.
Beschreibung der Auswahl:
Ohne Funktion ist zu wählen, wenn der
Frequenzumrichter auf die der Klemme zugeführten
Signale nicht reagieren soll.
[Quittieren] stellt den Frequenzumrichter nach
einem Alarm auf null, es können allerdings nicht
alle Alarme zurückgesetzt werden.
Freilaufstopp invers wird verwendet, wenn
der Frequenzumrichter den Motor bis zum
endgültigen Halt frei auslaufen lassen soll.
Motorfreilauf+Alarm hat dieselbe Funktion wie
Motorfreilauf invers, Motorfreilauf+Alarm generiert
jedoch die Alarmmeldung „externer Fehler' am Display,
wenn die gewählte Klemme logisch „0" ist.
Quittieren und Motorfreilaufstopp invers
dient zum Akti v ieren von Freilaufstopp gleichzeitig
mit einer Quittierung. Logisch „0" bewirkt
Motorfreilaufstopp und Quittierung.
Schnellstoppinvers dient zum Anhalten des
Motors nach der programmierten Schnellstopprampe
(eingestellt in Parameter 212). Logisch „0"
bewirkt einen Schnellstopp.
DC-Bremsung, invers dient zum Anhalten des
Motors durch Anlegen einer Gleichspannung über
einen bestimmten Zeitraum (siehe Parameter 125-127).
Beachten Sie, dass die Funktion nur akti v ist, wenn
der Wert in den Parametern 126 und 127 nicht 0
ist. Logisch „0" bewirkt DC-Bremsung.
Stoppinvers wird durch Unterbrechung der
Spannungszuführung zu den Klemmen akti v iert.
Wenn die Klemme spannungslos ist, kann der Motor
nicht laufen. Der Stoppvorgang erfolgt gemäß der
gewählten Rampe (Parameter 207/208/209/210).
Keiner der oben aufgeführten Stoppbefehle
(Start nicht möglich) darf zur Abschaltung
für Reparaturzwecke benutzt werden.
In solchen Fällen ist der Frequenzumrichter immer
vom Versorgungsnetz zu trennen.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
128
ACHTUNG!:
Es ist zu beachten, dass ein Frequenzumrichter
an der Drehmomentgrenze, dem ein
Stoppbefehl gegeben wird, nur dann
anhält, wenn Klemme 42, 45, 01 oder 04 mit
Klemme 27 verbunden ist. An Klemme 42, 45,
01 oder 04 ist die Datenwahl Momentgrenze
und Stopp [27] vorzunehmen.
Start ist zu wählen, wenn ein Start/Stopp-Befehl
(Betriebsbefehl, Gruppe 2) gefordert ist. Logisch
„1" = Start, logisch „0" = Stopp.
Puls-Start: wird mindestens 3 ms lang ein
Impuls angelegt, so läuft der Motor an, sofern kein
Stoppbefehl (Betriebsbefehl, Gruppe 2) gegeben
wurde. Der Motor wird durch kurzes Akti v ieren
von Stopp invers angehalten.
Reversierung dient zum Umkehren der Drehrichtung
der Motorwelle. Logisch „0" bewirkt keine
Drehrichtungsumkehr. Mit logisch „1" erfolgt eine
Reversierung. Das Reversierungssignal ändert nur die
Drehrichtung. Die Startfunktion wird nicht akti v iert.
Reversierung setzt voraus, dass in Parameter 200
Beide Richtungen gewählt wurde.
Nicht akti v bei Wahl von PID-Prozess, Drehmomen-
tregelung oder Drehmomentgeschwindigkeit.

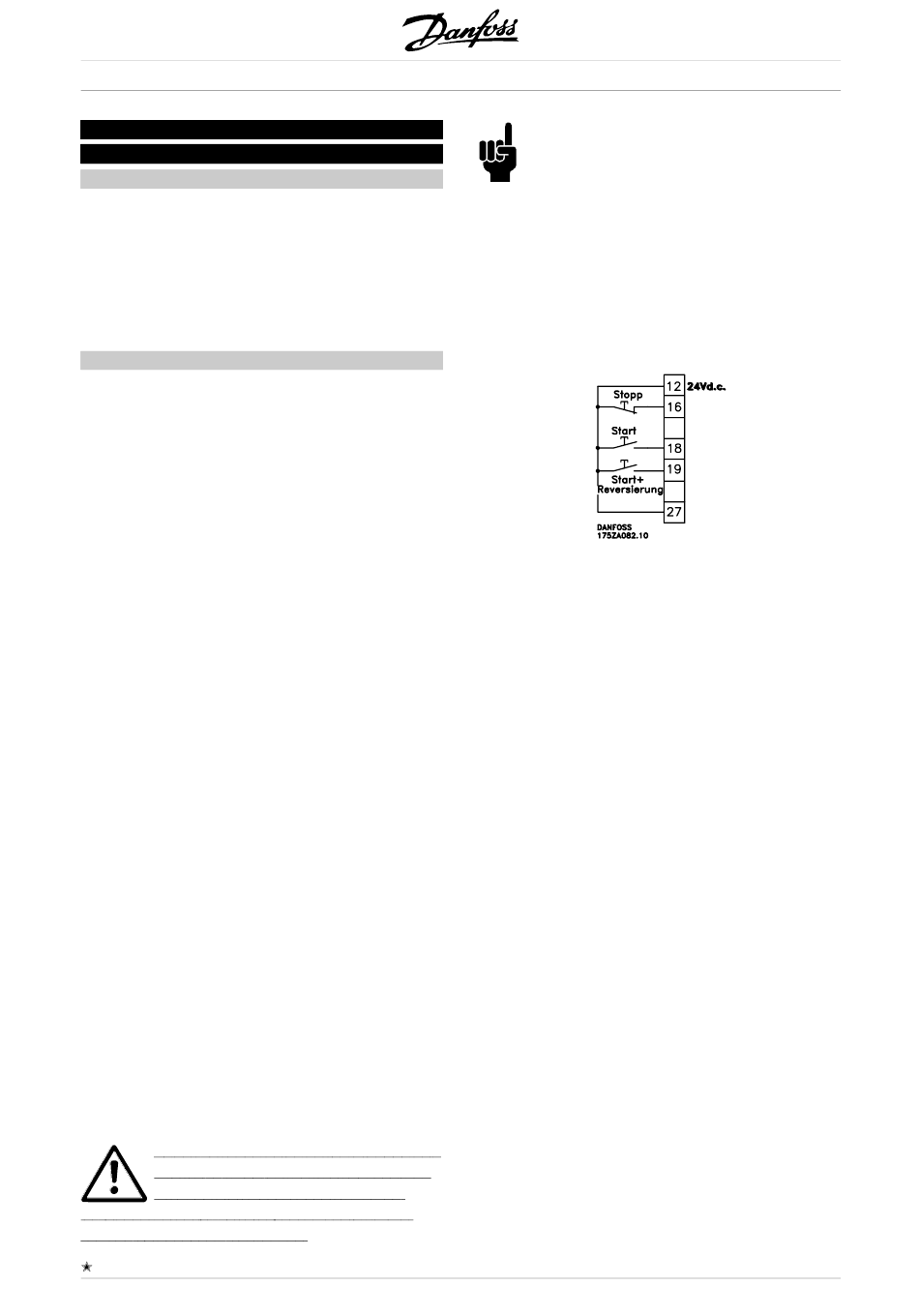

Start + Reversierung akti v iert Start/Stopp
(Betriebsbefehl, Gruppe 2) und Reversierung
mit demselben Signal. Es darf nicht gleichzeitig
ein Signal an Klemme 18 anliegen. Funktioniert
als Pulsstart + Reversierung, wenn für Klemme
18 Puls-Start gewählt wurde.
Bei Wahl von PID-Prozess ist diese Option nicht akti v ..
Nur Start rechts wirksam ist zu wählen,
wenn die Motorwelle beim Start nur vorwärts
drehen soll (Rechtslauf).
Die Option sollte bei PID-Prozess nicht
verwendet werden.
Nur Start links wirksam ist zu wählen, wenn
die Motorwelle beim Start nur rückwärts
drehen soll (Linkslauf).
