358 Klemme 42, Ausgang Höchstskalierung
(AUS 42 SKAL-MAX)
360 Klemme 45, Ausgang Höchstskalierung
(AUS 45 SKAL-MAX)
Wert:
000 - 500%
Funktion:
In diesen Parametern kann der Höchstausgang
des gewählten analogen Pulssignals an den
Klemmen 42 und 45 skaliert werden.
Beschreibung der Auswahl:
Stellen Sie den Wert auf den gewünschten Höchstwert
des Stromsignalausgangs ein.
Höchstwert:
Der Ausgang kann so skaliert werden, daß beim
Skalenendwert ein Strom unter 20 mA bzw. bei
einem Ausgang von unter 100 % des maximalen
Signalwerts 20 mA erzielt werden.
Wenn der gewünschte Ausgangsstrom bei einem
Wert zwischen 0 und 100 % des Gesamtausgangs
20 mA ist, programmieren Sie in dem Parameter den
entsprechenden Prozentsatz, z.B. 50 % = 20 mA.
Wenn bei maximalen Ausgang (100%) ein Strom
zwischen 4 und 20 mA gewünscht ist, wird der zu
programmierende Prozentwert wie folgt berechnet:

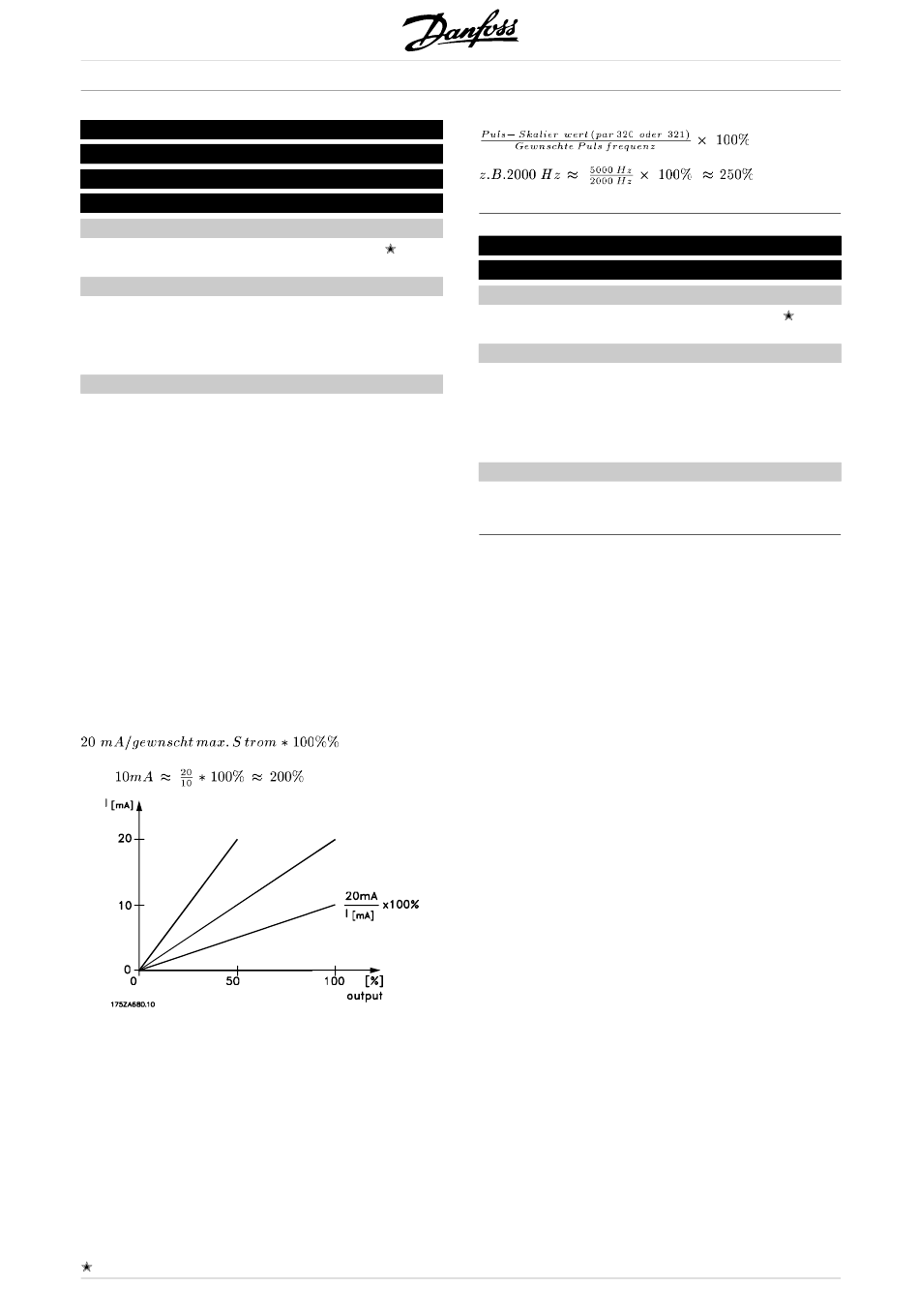

Z.B.
Eine ähnliche Skalierung ist am Pulsausgang
möglich. Der Wert (Puls-Skalierwert) in Parameter
320 (Ausgang 42) und 321 (Ausgang 45) ist die
Basis der Skalierung. Wenn der Puls-Skalierwert
der gewünschte Ausgang mit einem Wert
zwischen 0 - 100% des Gesamtausgangs ist,
programmieren Sie den Prozentsatz, z.B. 50%,
als Puls-Skalierwert bei 50% Leistung.
Wenn eine Pulsfrequenz zwischen 0,2 x
Puls-Skalierwert und Puls-Skalierwert liegt, wird
der Prozentsatz wie folgt ausgerechnet:
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
142
361 Drehgeberüberwachung Schwellwert
100%
Wert:
0 - 600 %
Funktion:
Dieser Parameter bestimmt den Schwellwert für die
Erfassung von Drehgeberverlusten in der Betriebsart
PID mit Rückführung. Der Wert entspricht einem
Prozentsatz des Nenn-Motorschlupfs.
Beschreibung der Auswahl:
Legen Sie den gewünschten Schwellwert fest.
,
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
(ENCODER MAX ERR.)
300%
