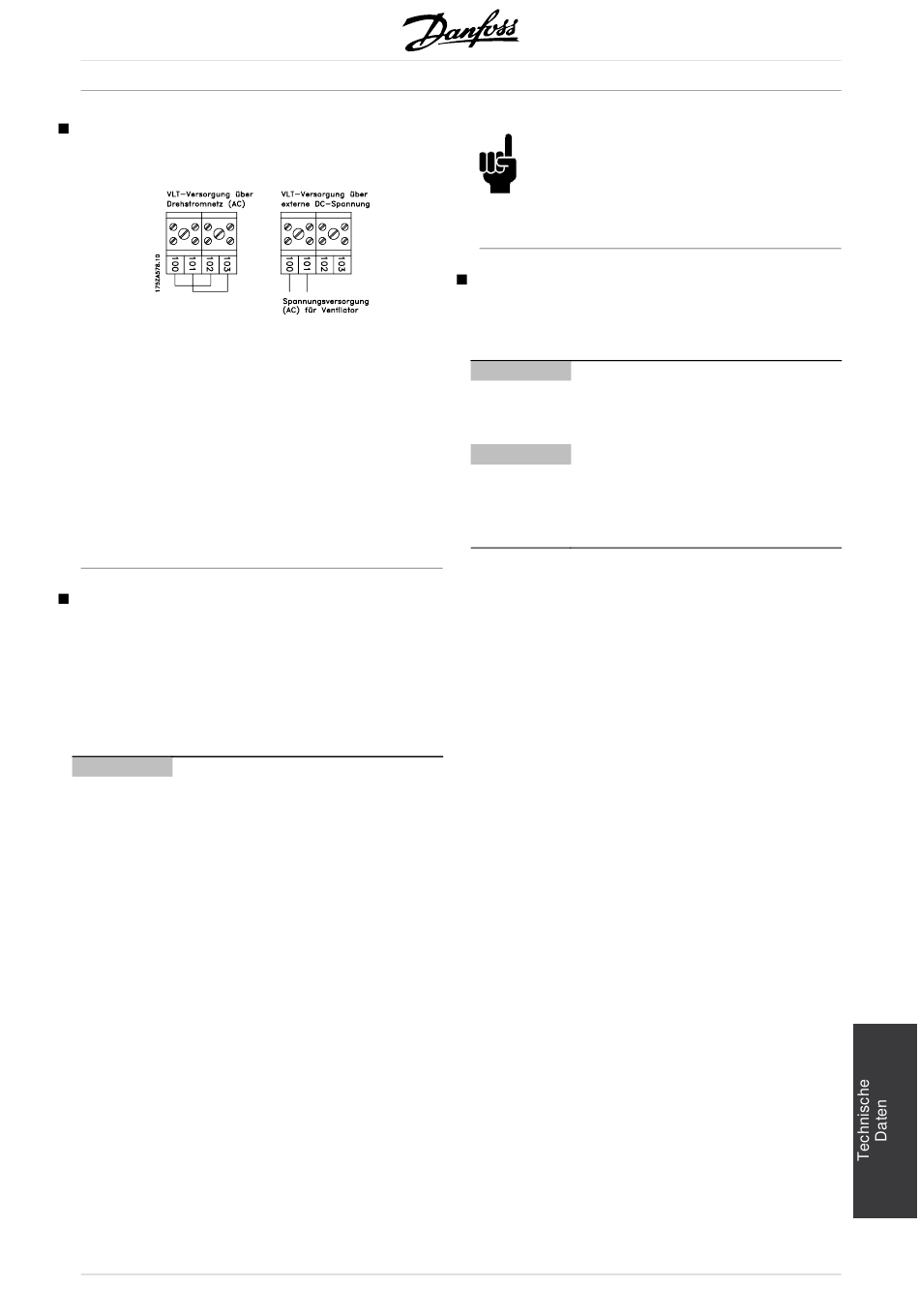

Elektrische Installation - externe Lüfterversorgung
Anzugsmoment 0,5-0,6 Nm
Schraubengröße: M3
Bei 5122-5552, 380-500 V, 5042-5352,
525-690 V, 5032-5052, 200-240 V in allen
Gehäusetypen erhältlich.
Nur für Geräte des Typs IP54 im Leistungsbereich
VLT5016-5102, 380-500 V sowie VLT5008-5027,
200-240 V AC. Falls der Frequenzumrichter über
den DC-Bus versorgt wird (Zwischenkreiskopplung),
werden die integrierten Lüfter nicht mit Wechselstrom
versorgt. In diesem Fall ist eine externe Versorgung
mit Wechselstrom notwendig.
Elektrische Installation - externe 24
Volt-DC-Versorgung
(Nur erweiterte Versionen. Typencode: PS,
PB, PD, PF, DE, DX, EB, EX).
Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr. Funktion
35, 36 externe 24 V DC-Versorgung
Externe 24 V DC-Versorgung kann als
Niederspannungsversorgung zur Steuerkarte
und installierten Optionskarten benutzt werden.
Dies ermöglicht den vollständigen Betrieb des
LCP (einschl. Parametrierung) ohne Anschluss
der Netzstromversorgung. Beachten Sie, dass
eine Spannungswarnung erfolgt, wenn die 24
V DC angeschlossen wurden; es erfolgt jedoch
keine Abschaltung. Wenn die externe 24 V
DC-Versorgung gleichzeitig mit der Netzversorgung
angeschlossen bzw. eingeschaltet wird, muss
in Parameter 120 Startverzögerung eine Zeit von
mindestens 200 ms eingestellt werden.
Eine träge Vorsicherung von min. 6 A kann zum
Schutz der externen 24 V DC-Versorgung installiert
werden. Die Leistungsaufnahme ist 15-50 W je
nach der Belastung der Steuerkarte.
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
ACHTUNG!:
Zur Gewährleistung ordnungsgemäßer
galvanischer Trennung (gemäß PELV) an den
Steuerklemmen des VLT Frequenzumrichters
eine 24 V DC-Versorgung vom Typ PELV einsetzen.
Elektrische Installation - Relaisausgänge
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr. Funktion
1-3
Relaisausgang, 1+3 (Öffner), 1+2
(Schließer) Siehe Parameter 323 in
der Betriebsanleitung. Siehe auch
Allgemeine technische Daten.
4, 5 Relaisausgang, 4+5 (Schließer)
Siehe Parameter 326 in der
Betriebsanleitung.
Siehe auch. Allgemeine technische
Daten.
Serie 5000
47
