Danfoss VLT Serie 5000 Kurzanleitung Seite 140

327 Pulssollwert, max. Frequenz
(PULSE SOLLW. MAX)
Wert:
100 - 65000 Hz an Klemme 29
100 -5000 Hz an Klemme 17
Funktion:
In diesem Parameter wird der Signalwert so eingestellt,
dass er dem in Parameter 205 festgelegten maximalen
Sollwert entspricht. Die Einstellung dieses Parameters
hat Auswirkungen auf eine interne Filterkonstante, z.B.
bei 100 Hz = 5 s.; 1 kHz = 0,5 s und bei 10 kHz = 50
ms. Um eine zu lange Filterzeitkonstante bei niedriger
Pulsauflösung zu vermeiden, können der Sollwert
(Parameter 205) und dessen Parameter mit dem
gleichen Faktor multipliziert werden und auf diesem
Wege den niedrigeren Sollwertbereich verwenden.
Beschreibung der Auswahl:
Stellen Sie den gewünschten Pulssollwert ein.
328 Pulsistwert, max. Frequenz
(PULSE ISTW. MAX)
Wert:
100 - 65000 Hz an Klemme 33
Funktion:
Hier erfolgt die Einstellung des Istwertes, der dem
maximalen Istwert entsprechen soll.
Beschreibung der Auswahl:
Stellen Sie den gewünschten Istwert ein.
329 Inkrem. Drehgeber Puls/Umdreh.
(PULSE ENCODER)
Wert:
128 Pulse/Umdreh. (128)
256 Pulse/Umdreh. (256)
512 Pulse/Umdreh. (512)
1024 Pulse/Umdreh. (1024)
2048 Pulse/Umdreh. (2048)
4096 Pulse/Umdreh. (4096)
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
140
Der Wert kann auch stufenlos zwischen 1-4096
Pulse/Umdrehung eingestellt werden.
Funktion:
Hier werden die Pulse des inkrementalen Drehgebers
entsprechend der Motordrehzahl eingestellt.
Dieser Parameter ist nur bei Drehzahlregelung mit
Istwertrückführung und Drehmomentregelung mit
Drehzahlrückführung (Parameter 100) verfügbar.
Beschreibung der Auswahl:

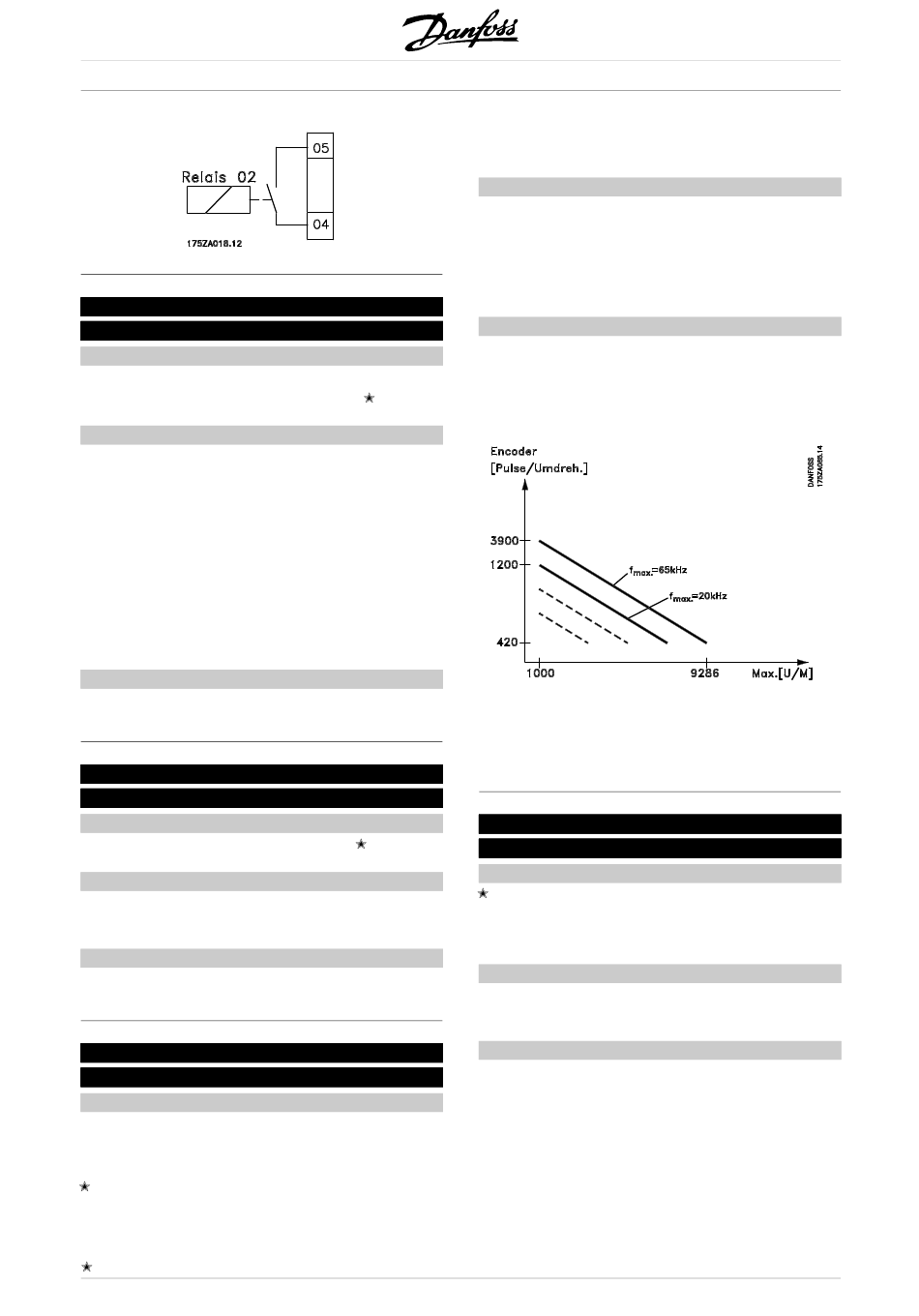

Lesen Sie am inkrementalen Drehgeber den
korrekten Wert ab. Beachten Sie die Begrenzung
der Drehzahl (U/Min.) für eine gegebene Anzahl
5000 Hz
Pulse/Umdrehungen, vgl. nachstehende Zeichnung.
Der eingesetzte inkrementale Drehgeber muß vom Typ
Open Collector PNP 0/24 V DC (max. 20 kHz) oder
eine Gegentaktkopplung 0/24 V DC (max. 65 kHz) sein.
330 Sollwert speichern/Ausgangsfunktion
25000 Hz
(SPEIC.SOLLW/AUS)
Wert:
Keine Funktion (OHNE FUNKTION)
Sollwert speichern (SOLLW.SPEICHERN)
Ausgang speichern (AUSG. SPEICHERN)
Funktion:
Dieser Parameter ermöglicht es, entweder den
Sollwert oder den Ausgang zu speichern.
Beschreibung der Auswahl:
Sollwert speichern [1] speichert den aktuellen
Sollwert. Der gespeicherte Sollwert stellt die Basis
für Drehzahl Auf und Drehzahl Ab dar.
[128]
Ausgang speichern [2] speichert die aktuelle
[256]
Motorfrequenz (Hz). Die gespeicherte Frequenz stellt
[512]
die Basis für Drehzahl Auf und Drehzahl Ab dar.
[1024]
[2048]
[4096]
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
[0]
[1]
[2]
