Elektrische Installation - Busanschluß

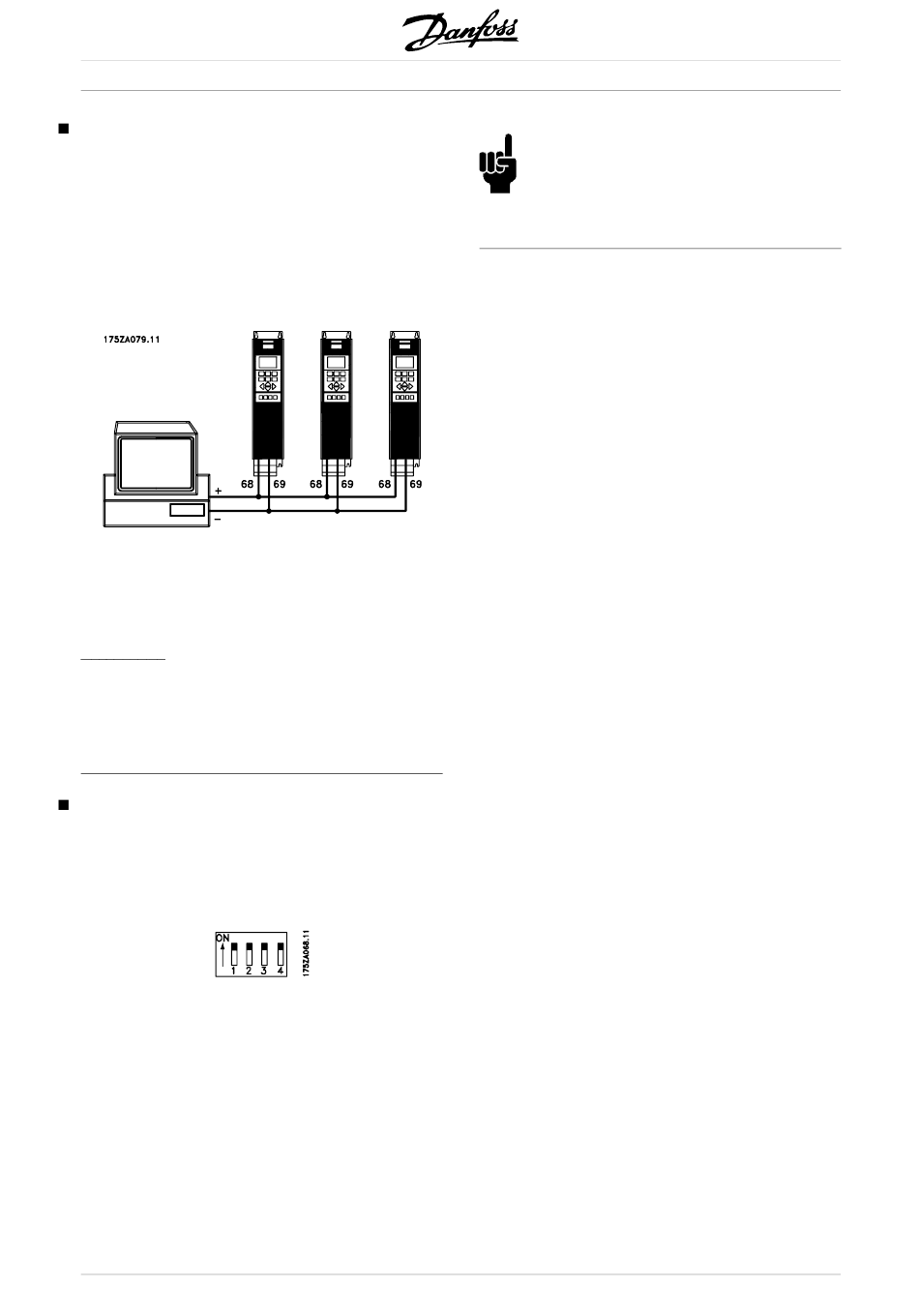

Die serielle Busverbindung gemäß der Norm RS 485
(zwei Leiter) wird an die Klemmen 68/69 (Signal
P und N) des Frequenzumrichters angeschlossen.
Signal P ist das positi v e Potential (TX+, RX+),
Signal N das negati v e (TX-, RX-).
Wenn an denselben Master mehrere Frequenzumrichter
angeschlossen werden sollen, hat dies in
Parallelschaltung zu erfolgen.
Zur Vermeidung von Potentialausgleichsströmen
in der Abschirmung kann die Kabelabschirmung
über Klemme 61 geerdet werden, die über ein
RC-Glied an Masse verbunden ist.
Busabschluß
Der Bus muß an jedem seiner Endpunkte
durch ein Widerstandsnetzwerk abgeschlossen
werden. Hierzu sind die Schalter 2 und 3 auf
der Steuerkarte auf "ON" zu setzen.
DIP Schalter 1-4
Der Dipschalter befindet sich auf der Steuerkarte.
Er wird in Zusammenhang mit serieller Kommunikation,
Klemme 68 und 69, benutzt.
Die gezeigte Schalterstellung entspricht der
Werkseinstellung.
Schalter 1 hat keine Funktion.
Schalter 2 und 3 dienen zum Zu- bzw. Abschalten
von Abschluß widerständen für die serielle
Kommunikation (RS 485).
Schalter 4 dient zur Trennung des Massepotentials
der internen 24-V DC-Versorgung vom Massepotential
einer externen 24-V DC-Versorgung zur
Ansteuerung der Digitaleingänge.
56
ACHTUNG!:
Beachten Sie bitte, daß in der Stellung Aus des
Schalters 4 eine externe 24-V DC-Versorgung
zur Ansteuerung der Digitaleingänge galvanisch
vom Frequenzumrichter getrennt ist.
