Analogeingänge
Wert:
Ohne Funktion
Sollwert
Istwertsignal
Drehmomentgrenze
Thermistor
Relati v er Sollwert
Max. Momentfrequenz
308 Klemme 53, Analogeingangsspannung
(EING.53 ANALOG.)
Funktion:
In diesem Parameter kann die gewünschte Option
an Klemme 53 gewählt werden.
Die Skalierung des Eingangssignals erfolgt in
den Parametern 309 und 310.
Beschreibung der Auswahl:
Ohne Funktion. Ist zu wählen, wenn der
Frequenzumrichter nicht auf die an diese Klemme
angeschlossenen Signale reagieren soll.
Sollwert wird gewählt, um den Sollwert mithilfe eines
analogen Sollwertsignals ändern zu können.
Wenn über weitere Eingänge Sollwertsignale
vorgegeben werden, werden diese mit
Vorzeichen addiert.
Istwertsignal ist zu wählen, wenn Regulierung mit
Istwertrückführung mit einem Analogsignal benutzt wird.
Momentgrenze ist zu wählen, wenn der in Parameter
221 eingestellte Momentgrenzwert mittels eines
Analogsignals geändert werden soll.

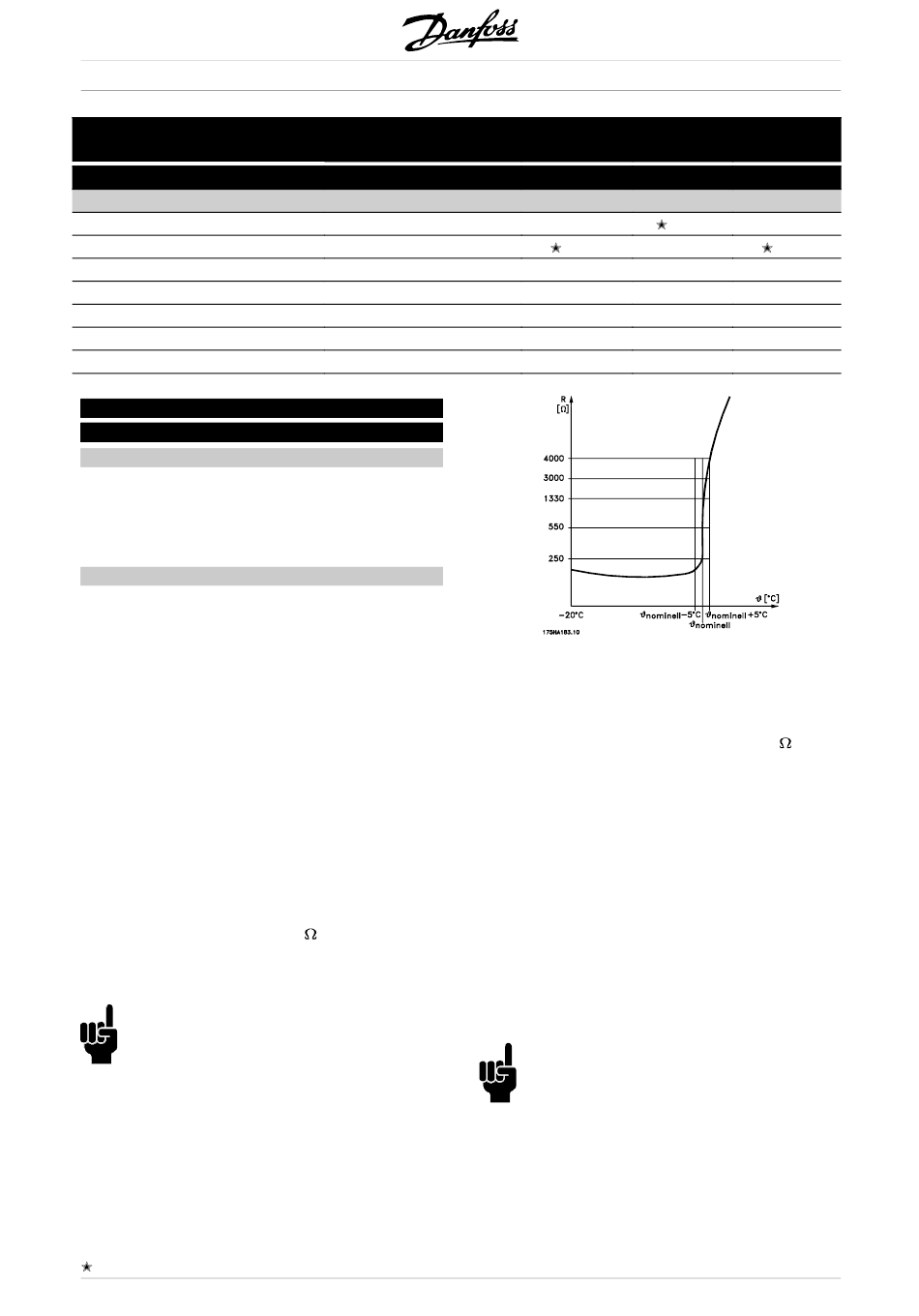

Thermistor ist zu wählen, wenn ein im Motor
eingebauter Thermistor den Frequenzumrichter
bei Überhitzung des Motors anhalten soll. Der
Abschaltwiderstand beträgt > 3 k . Der Thermistor
wird an Klemme 50 angeschlossen und der aktuelle
Eingang gewählt (53 oder 54).
ACHTUNG!:
Wenn die Motortemperatur durch einen
Thermistor über den Frequenzumrichter
verwendet wird, ist Folgendes zu beachten:
Bei Kurzschlüssen zwischen Motorwicklung
und Thermistor wird PELV nicht eingehalten.
Zur Einhaltung von PELV muss der Thermistor
extern eingesetzt werden.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
132
Klemmennr.
Parameter
(OHNE FUNKTION)
(SOLLWERT)
(ISTWERT)
(UEBERW.MOM.GRENZE)
(THERMISTOR)
(ADDIEREND (REL.))
(MAX. FREQ. MOMENTR. )
Wenn ein Motor stattdessen einen Thermoschalter
hat, kann dieser ebenfalls am Eingang angeschlossen
werden. Beim Betrieb parallelgeschalteter Motoren
können die Thermistoren/Thermistorschalter in Serie
geschaltet werden (Gesamtwiderstand < 3 k ).
Parameter 128 muss auf Warnung Thermistor [1] oder
Abschaltung Thermistor [2] programmiert werden.
Relati v er Sollwert ist zu wählen, wenn eine relati v e
Anpassung der Sollwertsumme erfolgen soll.
Die Funktion ist nur akti v , wenn in Parameter 214
(Erhöhen des Sollwertes) relati v gewählt wurde. Der
relati v e Sollwert an Klemme 54/60 ist ein prozentualer
Wert des vollen Bereichs der betreffenden Klemme.
Dieser wird zur Summe der übrigen Sollwerte
addiert. Wurden mehrere relati v e Sollwerte gewählt
(Festsollwert 215-218, 311 und 314), so werden diese
zuerst addiert, und anschließend wird diese Summe
zur Summe der akti v en Sollwerte addiert.
Max. Momentfrequenz. Wird nur bei
Drehmomentregelung ohne Istwertrückführung
(Parameter 100) zur Begrenzung der Ausgangsfrequenz
verwendet. Zu wählen, wenn die maximale
Ausgangsfrequenz mit einem analogen Eingangssignal
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Serie 5000
53(Spannung)
54(Span-
nung)
308
311
[0]
[0]
[1]
[1]
[2]
[3]
[2]
[4]
[3]
[4]
[5]
ACHTUNG!:
Wenn an mehr als einer Klemme Sollwert
oder Istwertsignal gewählt wurde, werden
diese Signale mit Vorzeichen addiert.
60(Strom)
314
[0]
[1]
[2]
[3]
[4]
