2. Elektrische Installation, Stromanschluss
HINWEIS: Bei den Geräten VLT 5001-5006, 200-240 V, VLT 5001-5011, 380-500 V and VLT 5001-5011,
525-600 V sind die Klemmen abnehmbar.

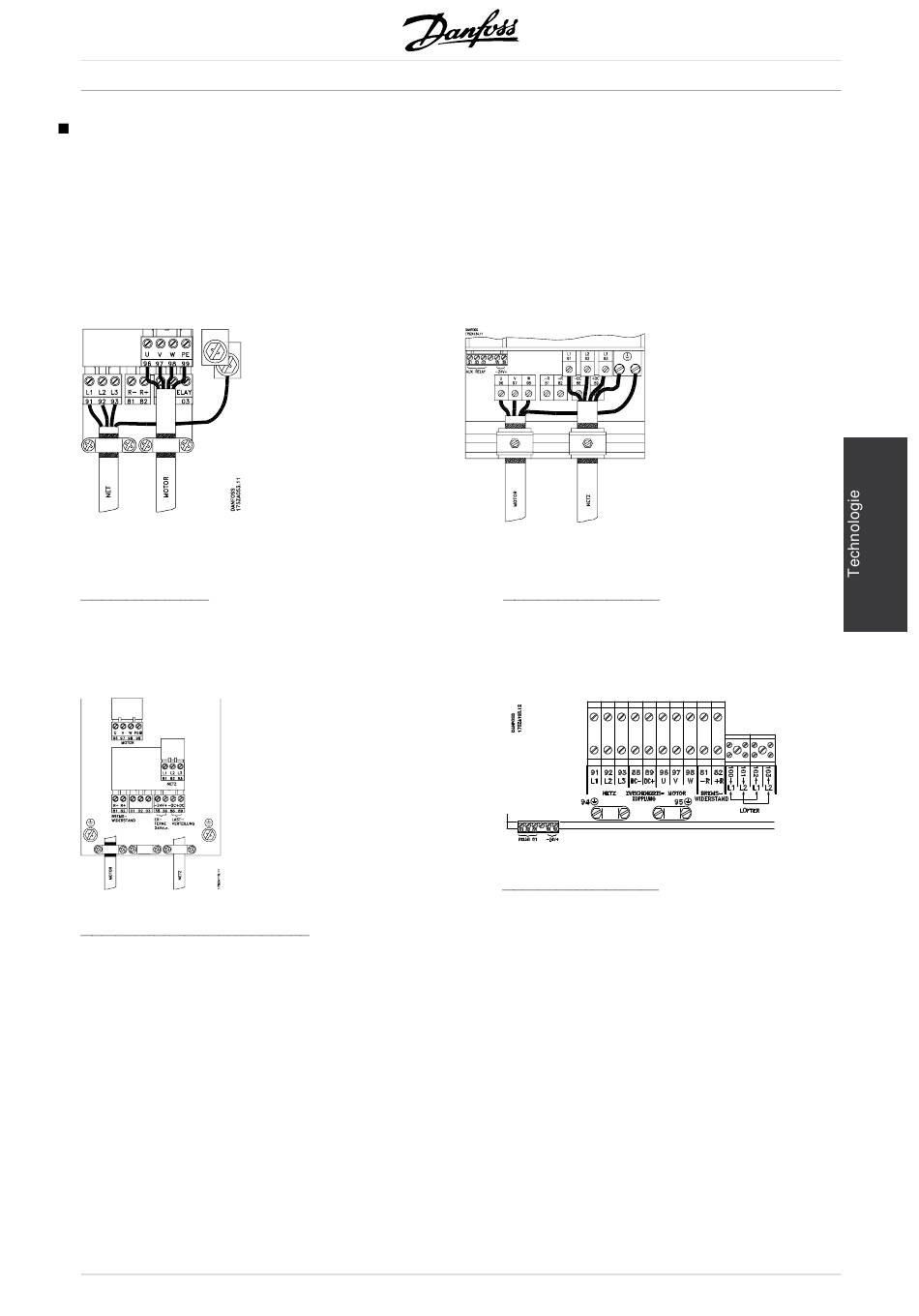

Schließen Sie das Netzkabel an die Netzklemmen L1, L2, L3 des Frequenzumrichters und an
den Erdanschluss an (Abb. 5-8). Für Buchformat-Geräte ist eine Kabelentlastung an der Wand
montiert. Befestigen Sie das abgeschirmte Motorkabel an den Motorklemmen U, V, W und PE des
Frequenzumrichters. Stellen Sie sicher, dass die Abschirmung elektrisch an den Frequenzumrichter
angeschlossen ist.
Abb. 5
Buchformat IP20
5001-5011, 380-500 V
5001-5006, 200-240 V
Abb. 6
Kompaktformat IP20 und IP54
5001-5011, 380-500 V
5001-5006, 200-240 V
5001-5011, 525-600 V
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
Abb. 7
Kompaktformat IP20
5016-5102, 380-500 V
5008-5027, 200-240 V
5016-5062, 525-600 V
Abb. 8
Kompaktformat IP54
5016-5062, 380-500 V
5008-5027, 200-240 V
