P Motor in kW.
ACHTUNG!:
Der ohmsche Widerstand des gewählten
Bremswiderstands darf höchstens 10 %
unter dem von Danfoss empfohlenen Wert
liegen. Wird ein Bremswiderstand mit einem höheren
Ohmwert gewählt, so wird kein Bremsmoment von
160 % erzielt, und es besteht die Gefahr, dass der
Frequenzumrichter aus Sicherheitsgründen abschaltet.
Nähere Informationen finden Sie in der Anleitung
zum Bremswiderstand MI.90.FX.YY.
Sollwerte - Einzelsollwerte
Bei Einzelsollwerten ist nur ein akti v es Sollwertsignal
angeschlossen entweder als externes oder als
Festsollwertsignal (intern).
Extern können sein: Spannung, Strom Frequenz
(Puls) oder binär über die serielle Schnittstelle.
Im folgenden werden zwei Beispiele gezeigt, die
verdeutlichen, wie die Einzelsollwerte vom VLT
Serie 5000 verarbeitet werden.

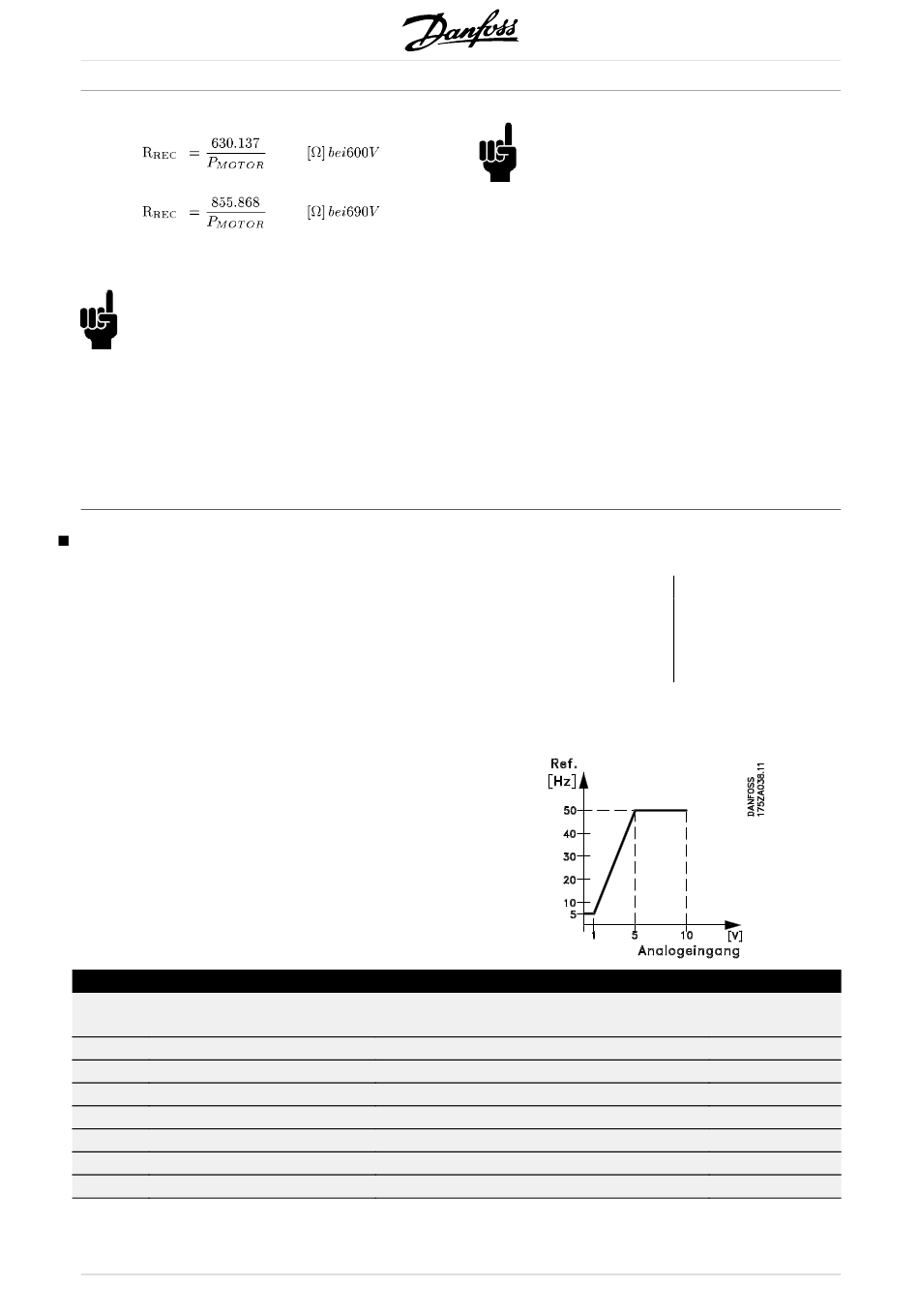

Beispiel 1:
Externes Sollwertsignal = 1 V (min) - 5 V (max)
Sollwert = 5 Hz - 50 Hz
Konfiguration (Parameter 100) - Drehzahlregelung
ohne Istwertrückführung.
Einstellung:
Parame-
ter:
100
Konfiguration
308
Funktion Analogeing.
309
Min. Sollwertsignal
310
Max. Sollwertsignal
203
Sollwertbereich
204
Mindestsollwert
205
Höchstsollwert
Anschließend können benutzt werden:
82
ACHTUNG!:
Bei einem Kurzschluss im Bremstransistor kann
eine Leistungsabgabe im Bremswiderstand nur
verhindert werden, indem ein Netzschalter oder
Schütz zur Unterbrechung der Netzversorgung zum
Frequenzumrichter benutzt wird. (Das Schütz kann
vom Frequenzumrichter gesteuert werden).
Einzelsollw.
Einstellung:
Drehzahlregelung ohne Istwertrückführung
Sollwert
Min.
Max.
Sollwertbereich
Sollwert min.
Sollwert max.
- Frequenzkorrektur AUF/AB über digitalen Eingang kl. 16,17, 29, 32
oder 33
- Sollwert speichern über digitalen Eingang kl. 16,17, 29, 32 oder 33
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Serie 5000
U/l an Klemme 53,
54 oder 60 f (Puls)
an Klemme 17 oder
29 binär (serielle
/
Extern
Schnittstelle).
\
Festsollwerte (Par. 215-218)
Datenwert:
[0]
[1]
1 V
5 V
Min - Max [0]
5 (Hz)
50 (Hz)
