Danfoss VLT Serie 5000 Kurzanleitung Seite 40

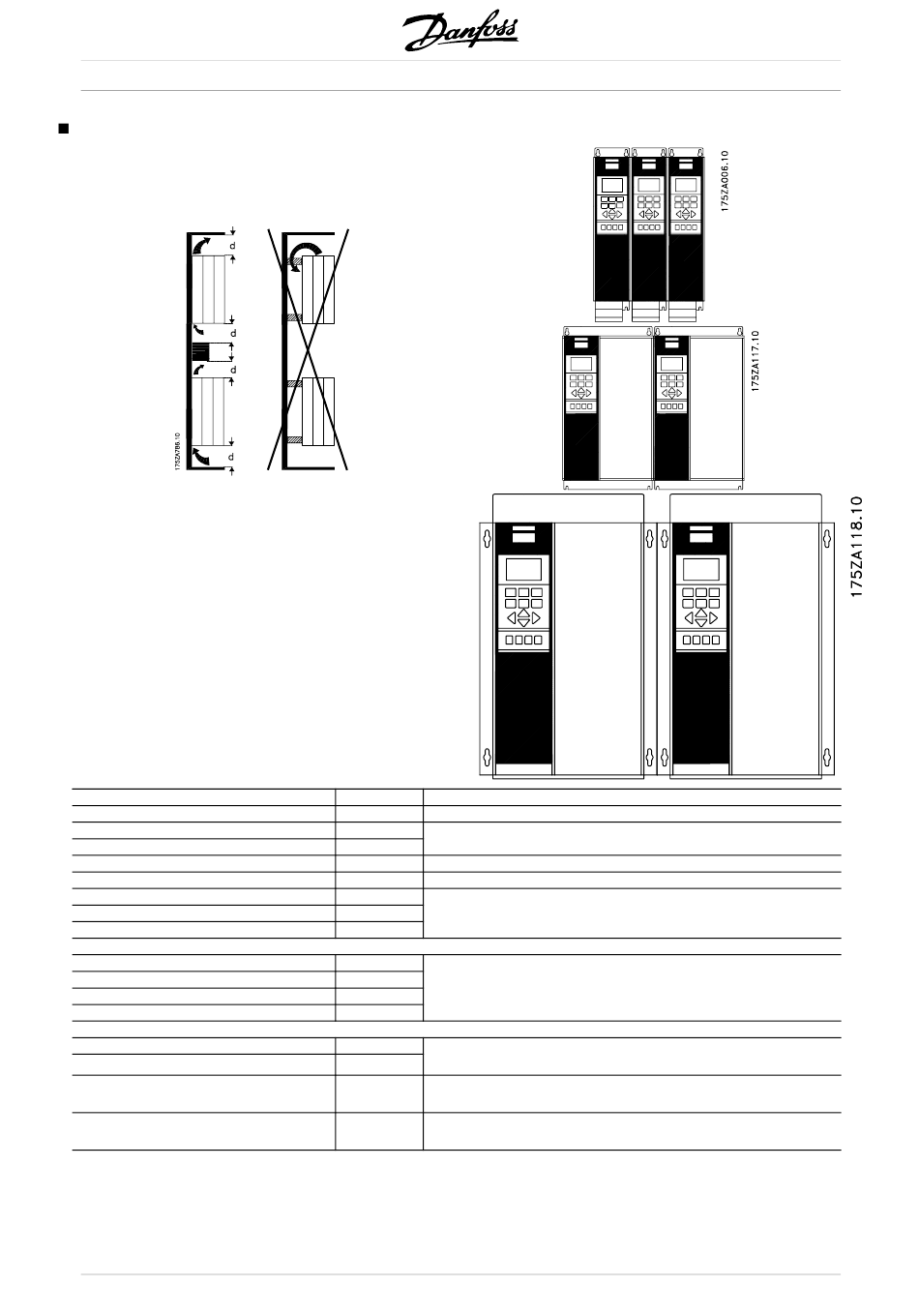

Installation von VLT 5001-5250
Alle Frequenzumrichter müssen so installiert werden,
dass eine ausreichende Kühlung gewährleistet ist.
Kühlung
Alle Geräte im Buch- und Kompaktformat
erfordern einen Mindestfreiraum über und
unter dem Schutzgehäuse.
Nebeneinander/Flansch-an-Flansch
Alle Frequenzumrichter können Seite an Seite/Flansch
an Flansch befestigt werden.
Buchformat
VLT 5001-5006, 200-240 V
VLT 5001-5011, 380-500 V
Kompakt (alle Gehäusetypen)
VLT 5001-5006, 200-240 V
VLT 5001-5011, 380-500 V
VLT 5001-5011, 525-600 V
VLT 5008-5027, 200-240 V
VLT 5016-5062, 380-500 V
VLT 5072-5102, 380-500 V
VLT 5016-5062, 525-600 V
VLT 5032-5052, 200-240 V
VLT 5122-5302, 380-500 V
VLT 5352-5552, 380-500 V
VLT 5042-5352, 525-690 V
40
d [mm] Kommentare
100
Installation auf einer ebenen, vertikalen Oberfläche (keine Abstandshalter)
100
100
100 Installation auf einer ebenen, vertikalen Oberfläche (keine Abstandshalter)
100
200
200
Installation auf einer ebenen, vertikalen Oberfläche (keine Abstandshalter)
225
200
225 Installation auf einer ebenen, vertikalen Oberfläche (keine Abstandshalter)
225
IP54-Filtermatten müssen bei Verschmutzung ersetzt werden.
225 IP00 über und unter dem Gehäuse
IP21/IP54 nur über dem Gehäuse
225 Installation auf einer ebenen, vertikalen Oberfläche (keine Abstandshalter)
IP54-Filtermatten müssen bei Verschmutzung ersetzt werden.
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
