Anlaufmoment (N-QUADR. M. HOCH CTSTART) [18]
Funktion:
In diesem Parameter kann das Prinzip für die
Anpassung der U/f-Kennlinie des Frequenzumrichters
an die Drehmomentkennlinie der Last gewählt
werden. Durch Wechseln zwischen den verschiedenen
Drehmomentkennlinien wird eine stoßfreie Übertragung
(nur Spannung) gewährleistet.
Beschreibung der Auswahl:
ACHTUNG!:
Bei VLT 5001-5006, 200-240 V und VLT
5001-5011, 380-500 V und VLT 5011,
550-600 V ist nur eine Drehmomentkennlinie
von [1] bis [8] wählbar.
Wird eine hohe Drehmomentkennlinie [1]-[5] gewählt,
so kann der Frequenzumrichter 160 % Drehmoment
erzeugen. Wird eine normale Drehmomentkennlinie
[11]-[15] gewählt, so kann der Frequenzumrichter
110 % Drehmoment erzeugen. Der Normalmodus
wird bei Motoren in Übergröße verwendet.
Beachten Sie, dass das Drehmoment in Parameter
221 begrenzt werden kann.
Bei der Auswahl Konstantes Drehmoment ergibt
sich eine lastabhängige U/f-Kennlinie, bei der mit
steigender Last (Strom) die Ausgangsspannung
höher wird, um eine konstante Magnetisierung
des Motors aufrechtzuerhalten.
Quadratisches Drehmoment niedrig, Quadratisches
Drehmoment mittel oder Quadratisches Drehmoment
hoch ist z. B. bei Kreiselpumpen und Lüftern mit
quadratischer Belastung zu wählen.

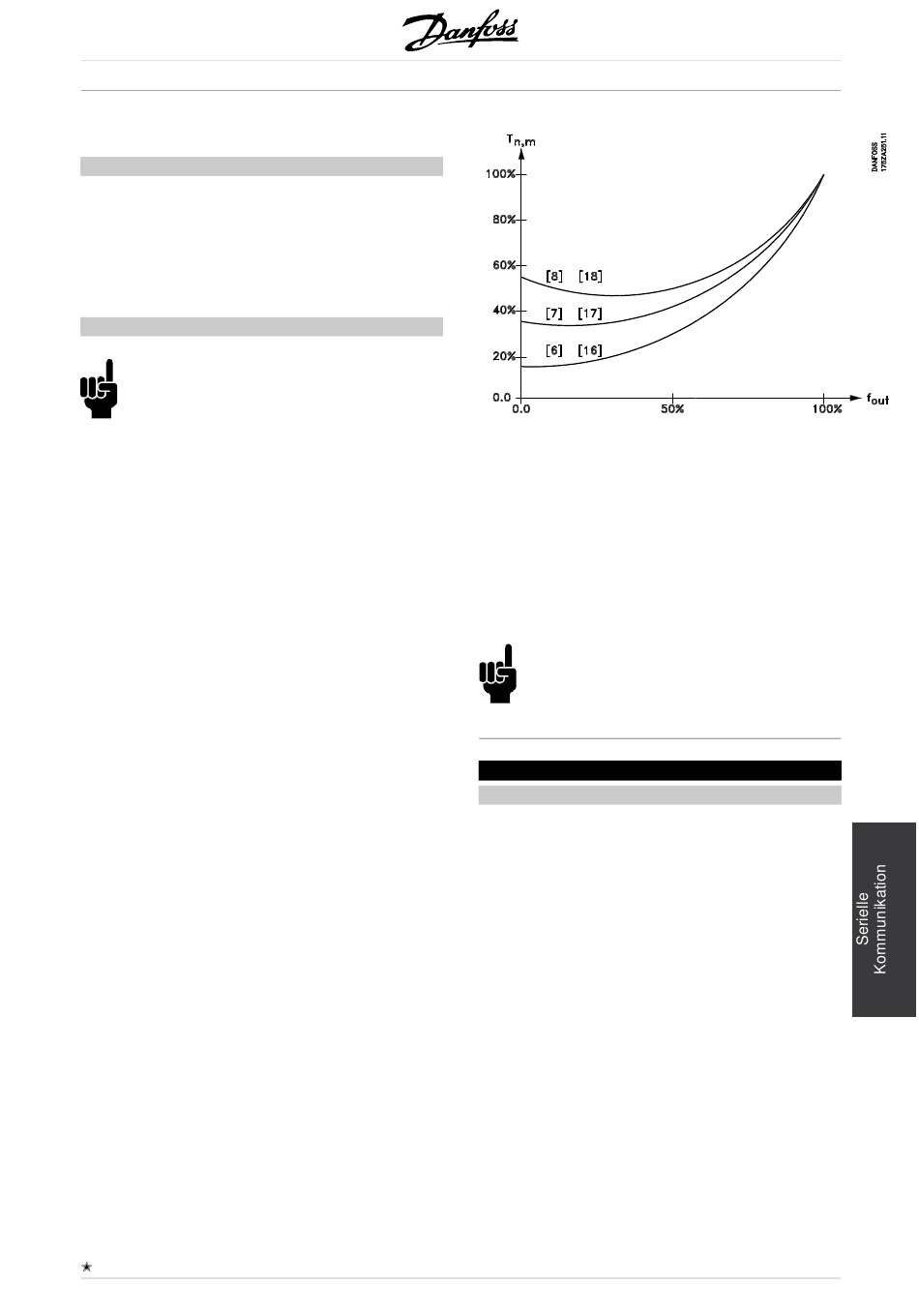

Hohes quadratisches Drehmoment mit niedrigem [6],
mittlerem [7] oder hohem [8] Anlaufmoment ist zu
wählen, wenn ein höheres Anlaufmoment benötigt
wird, als mit den drei vorherigen quadratischen
Kennlinien erreicht werden kann (siehe Abb. unten).
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
Die Auswahl der entsprechenden Drehmomentkennlinie
sollte im Hinblick auf problemlosen Betrieb,
geringstmöglichen Energieverbrauch und möglichst
niedrige Störgeräusche erfolgen.
Sondermotorkennlinie ist zu wählen, wenn
eine besondere U/f-Einstellung erforderlich ist,
um eine Anpassung an den jeweiligen Motor
zu ermöglichen. Die Eckpunkte werden in
Parameter 422-432 eingestellt.
ACHTUNG!:
Die Schlupfausgleichfunktion ist bei Betrieb
mit quadratischem Drehmoment oder
Sondermotorkennlinie nicht akti v .
102 Motorleistung (MOTORLEISTUNG)
Wert:
0,18 kW (0,18 KW)
0,25 kW (0,25 KW)
0,37 kW (0,37 KW)
0,55 kW (0,55 KW)
0,75 kW (0,75 KW)
1,1 kW (1,10 KW)
1,5 kW (1,50 KW)
2,2 kW (2,20 KW)
3 kW (3,00 KW)
4 kW (4,00 KW)
5,5 kW (5,50 KW)
7,5 kW (7,50 KW)
11 kW (11,00 KW)
15 kW (15,00 KW)
18,5 kW (18,50 KW)
22 kW (22,00 KW)
30 kW (30,00 KW)
37 kW (37,00 KW)
45 kW (45,00 KW)
55 kW (55,00 KW)
75 kW (75,00 KW)
[18]
[25]
[37]
[55]
[75]
[110]
[150]
[220]
[300]
[400]
[550]
[750]
[1100]
[1500]
[1850]
[2200]
[3000]
[3700]
[4500]
[5500]
[7500]
