ACHTUNG!:
Die Parameter 700-711 für die Relaiskarte
werden nur dann akti v iert, wenn eine
Relaisoptionskarte im Frequenzumrichter
installiert ist.
700 Relais 6, Funktion
(FUNKTION RELAIS6)
703 Relais 7, Funktion
(FUNKTION RELAIS7)
706 Relais 8, Funktion
(FUNKTION RELAIS8)
709 Relais 9, Funktion
(FUNKTION RELAIS9)
Funktion:
Der Ausgang akti v iert einen Relaisschalter. Die
Relaisausgänge 6/7/8/9 können zur Status- und
Warnungsanzeige verwendet werden. Das Relais
wird akti v iert, wenn die Bedingungen für die
relevanten Datenwerte erfüllt sind.
Die Akti v ierung/Deakti v ierung kann in den Parametern
701/704/707/710 Relais 6/7/8/9, EIN Verzögerung
und den Parametern 702/705/708/711 Relais 6/7/8/9,
AUS Verzögerung programmiert werden.
Beschreibung der Auswahl:
Datenauswahl und Anschlüsse siehe
Parameter 319 - 326.
701 Relais 6, EIN Verzögerung
(RELAY6 ON DELAY)
704 Relais 7, EIN Verzögerung
(RELAY7 ON DELAY)
707 Relais 8, EIN Verzögerung
(RELAY8 ON DELAY)
710 Relais 9, EIN Verzögerung
(RELAY9 ON DELAY)
Wert:
0 - 600 Sek.
Funktion:
Dieser Parameter ermöglicht die Verzögerung der
Einschaltzeit der Relais 6/7/8/9 (Klemmen 1-2).
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
170
702 Relais 6, AUS Verzögerung
(RELAY6 OFF DELAY)
705 Relais 7, AUS Verzögerung
(RELAY7 OFF DELAY)
708 Relais 8, AUS Verzögerung
(RELAY8 OFF DELAY)
711 Relais 9, AUS Verzögerung
(RELAY9 OFF DELAY)
Wert:
0 - 600 Sek.
Funktion:
Dieser Parameter ermöglicht die Verzögerung der
Einschaltzeit der Relais 6/7/8/9 (Klemmen 1-2).
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.

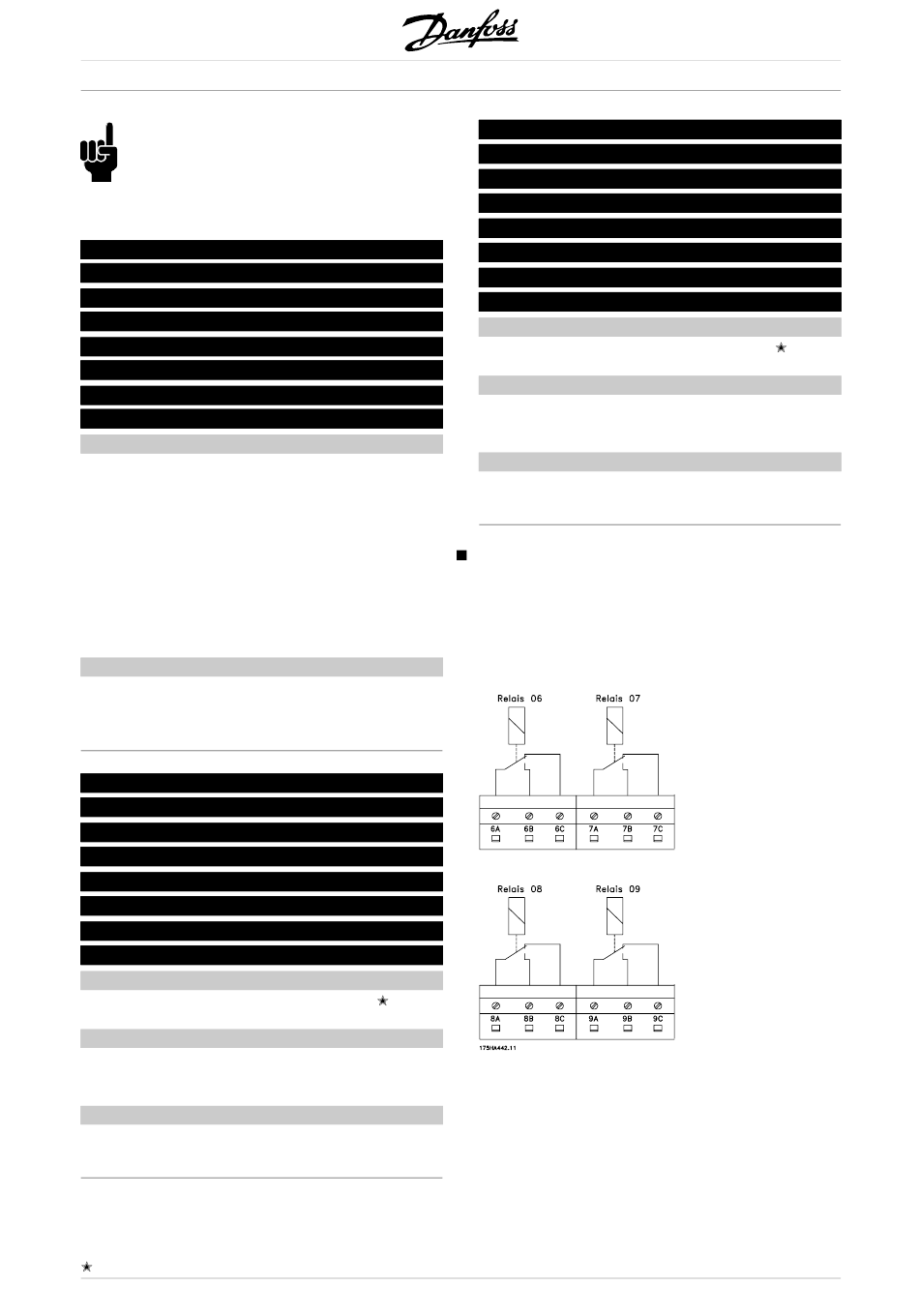

Elektrische Installation der Relaiskarte
Die Relais werden wie nachfolgend gezeigt
angeschlossen.
Relais 6-9:
A-B Schließer, A-C Öffner
Max. 240 V AC, 2 A
0 Sek.
Für doppelte Isolation muß die Kunststoffolie gemäß
der nachfolgenden Zeichnung montiert werden.
