Elektrische Installation - Steuerkabel

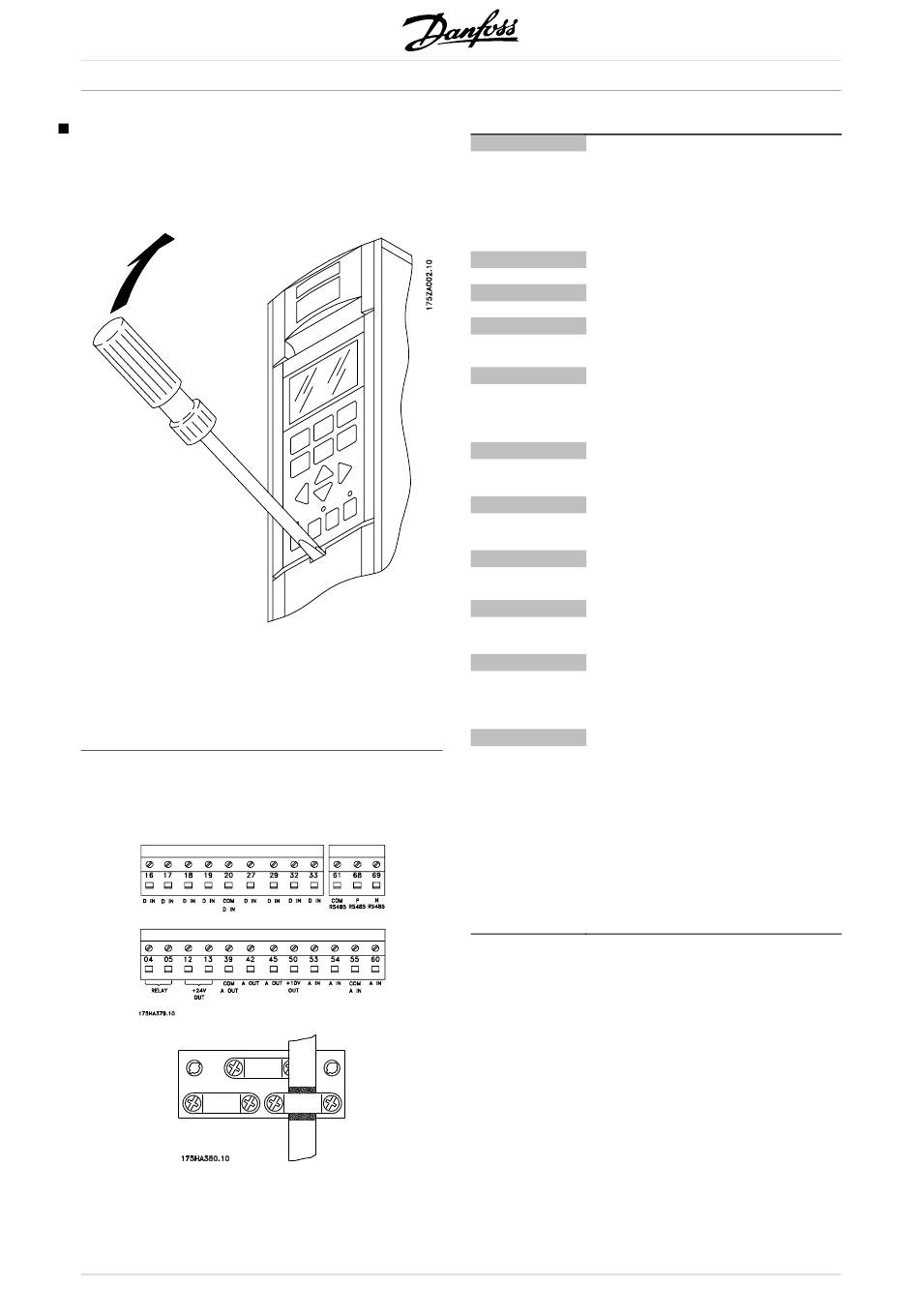

Alle Steuerleitungsklemmen befinden sich unter
der Abdeckplatte des Frequenzumrichters. Die
Abdeckplatte kann mit Hilfe eines Schraubendrehers
o.ä. entfernt werden (siehe Abb.).
Nach dem Entfernen der Abdeckplatte kann
mit der eigentlichen EMV-gemäßen elektrischen
Installation begonnen werden. Siehe Zeichnungen
im Abschnitt EMV-gemäße Installation.
Anzugsmoment: 0,5 -0,6 Nm
Schraubengröße: M3
Siehe Abschnitt Erdung abgeschirmter Steuerkabel.
54
Nr.
12, 13
16-33
20
39
42, 45
50
53, 54
55
60
61
68, 69
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie 5000
Funktion
Spannungsversorgung für Digitaleingänge.
Damit die 24-V-Gleichspannung für die
Digitaleingänge verwendbar ist, muß
Schalter 4 auf der Steuerkarte geschlossen
sein (EIN).
Digitale Eingänge/Drehgeber-Eingänge
Erde für digitale Eingänge
Erde für analoge/digitale Ausgänge
Analog-/Digitalausgang zur Anzeige
von Frequenz, Sollwert, Strom und
Drehmoment
Versorgungsspannung für Potentiometer
und Thermistor 10 V DC
Analoger Sollwerteingang, Spannung 0 -
± 10 V
Erde für analoge Sollwerteingänge
Analoger Sollwerteingang, Strom 0/4-20
mA
Abschluß für serielle Kommunikation. Siehe
Abschnitt Busanschluß. Dieser Anschluß
wird normalerweise nicht benutzt.
Schnittstelle RS 485, serielle
Kommunikation. Wird der
Frequenzumrichter an einen Bus
angeschlossen, so müssen am ersten und
letzten Frequenzumrichter die Schalter
2 und 3 (Schalter 1- 4) geschlossen
sein. Bei den übrigen Frequenzumrichtern
müssen die Schalter 2 und 3 offen sein.
Die Werkseinstellung ist die geschlossene
Position ("EIN").
