Danfoss VLT Serie 5000 Kurzanleitung Seite 123

Klemmen 17/29/33 Klemmen 16/29/32
Festsollwert msb Festsollwert lsb
0 0
0 1
1 0
1 1
Siehe die Zeichnungen im Abschnitt Verarbeitung
mehrerer Sollwerte.
219 Frequenzkorrektur Auf/Ab
(ANPASSUNGSWERT-%)
Wert:
0,00-100% des jeweiligen Sollwertes
Funktion:
In diesem Parameter kann ein prozentualer
Wert (relati v ) eingegeben werden, der dem
Festsollwertsignal entweder hinzuaddiert oder
von diesem abgezogen wird.
Beschreibung der Auswahl:
Wenn über eine der Klemmen 16, 29 oder 32
(Parameter 300, 305 und 306) Frequenzkorrektur
auf gewählt wurde, dann wird der in Parameter
219 festgelegte prozentuale Wert (relati v ) dem
Gesamtsollwert hinzuaddiert.
Wenn über eine der Klemmen 17, 29 oder 33
(Parameter 301, 305 und 307) Frequenzkorrektur
ab gewählt wurde, dann wird der in Parameter
219 festgelegte prozentuale Wert (relati v ) vom
Gesamtsollwert abgezogen.
221 Momentgrenze für motorischen Betrieb
(MOM.GRENZE MOT.)
Wert:
0,0 % - xxx,x % von T
M,N
Funktion:
Diese Funktion ist für alle Anwendungskon-
figurationen relevant: Drehzahl-, Prozeß- und
Drehmomentregelung.

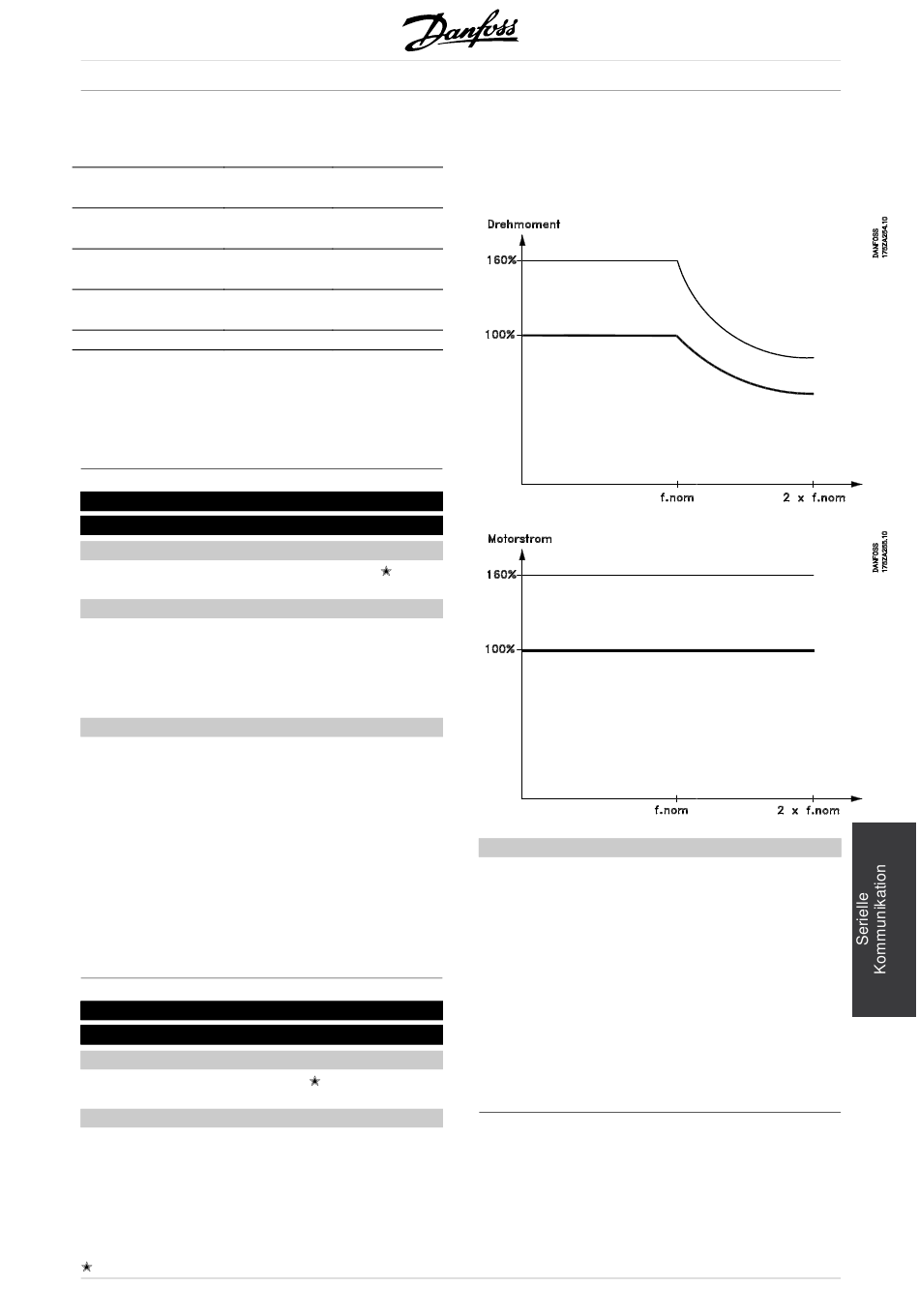

Hier wird die Momentgrenze für motorischen Betrieb
eingestellt. Die Momentgrenze ist in Frequenzbereichen
bis zur Motornennfrequenz (Parameter 104) wirksam.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Im übersynchronen Bereich, in dem die Frequenz
höher als die Motornennfrequenz ist, dient die
Funktion als Strombegrenzungsfunktion.
Festsollwert
Siehe Abb. unten.
1
Festsollwert
2
Festsollwert
3
Festsollwert
4
0,00%
Beschreibung der Auswahl:
Näheres siehe auch Parameter 409.
Um den Motor gegen "Kippen" abzusichern, ist die
Werkseinstellung auf 1,6 x Motornenndrehmoment
eingestellt (berechneter Wert).
Bei Einsatz von Synchronmotoren muß die
Momentgrenze im Verhältnis zur Werkseinstellung
erhöht werden.
Etwaiges Ändern einer Einstellung in Parameter101-106
führt nicht automatisch zur Rückführung von Parameter
221/222 zur Werkseinstellung.
160 % von T
M,N
®
