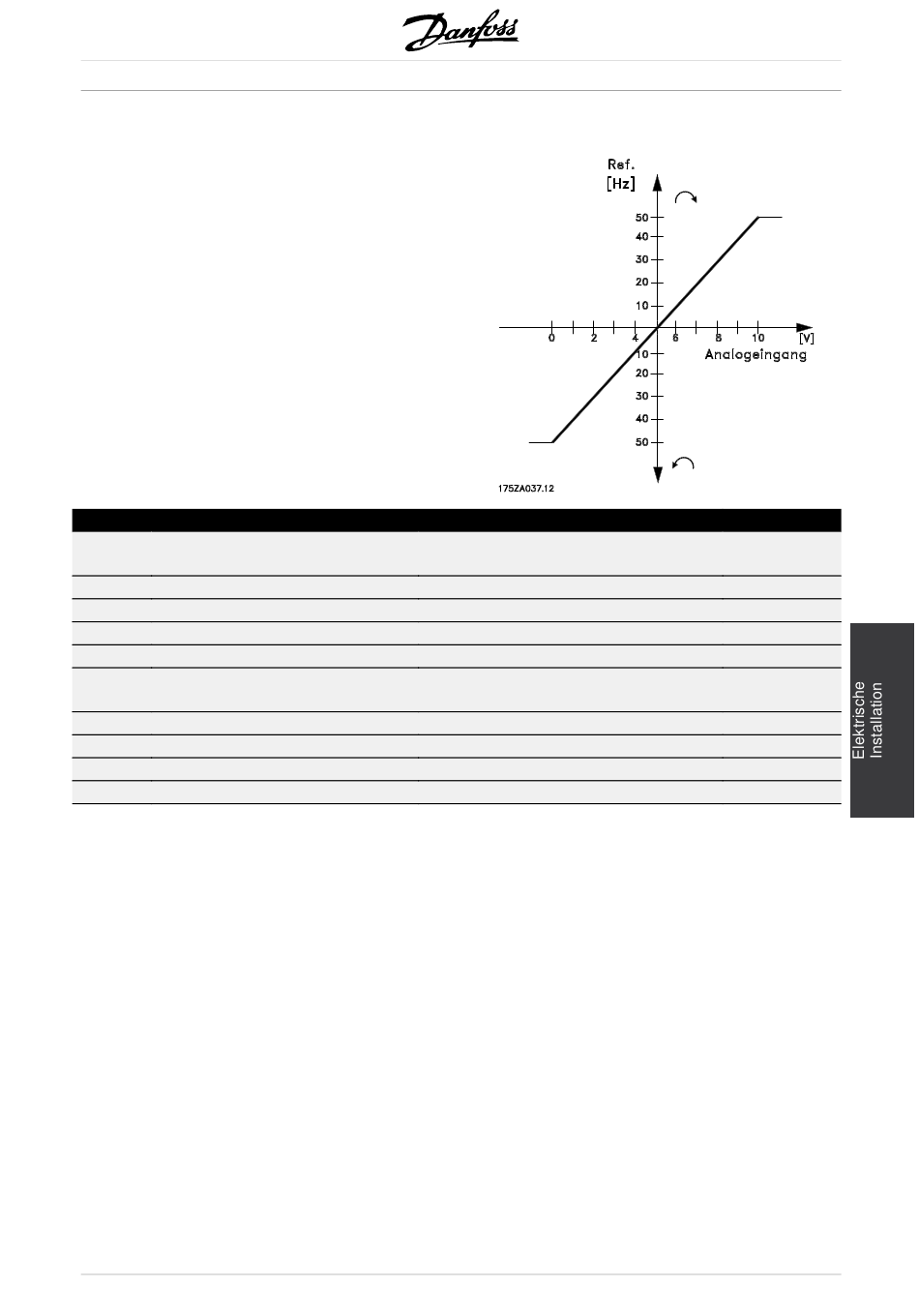

Beispiel 2:
Externes Sollwertsignal = 0 V (min) - 10 V (max)
Sollwert = 50 Hz Linkslauf - 50 Hz Rechtslauf
Konfiguration (Parameter 100) =Drehzahlregelung
ohne Istwertrückführung.
Einstellung:
Parame-
ter:
100 Konfiguration
308 Funktion Analogeing.
309 Min. Sollwertsignal
310 Max. Sollwertsignal
203 Sollwertbereich
205 Sollwert max.
214 Sollwertart
215 Festsollwert
200 Ausgangsfrequenz Bereich/Richtung
Anschließend können benutzt werden:
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
VLT
Einstellung:
Drehzahlregelung ohne Istwertrückführung
Sollwert
Min.
Max.
Sollwertbereich
Summe
0-132 Hz, beide Richtungen
- Frequenzkorrektur AUF/AB über digitalen Eingang kl. 16,17,
29, 32 oder 33
- Sollwert speichern über digitalen Eingang kl. 16,17, 29, 32
oder 33
®
Serie 5000
Datenwert:
[0]
[1]
0 V
10 V
- Max - + Max
[1]
100 Hz
[0]
-50%
[1]
