5 Betrieb des Frequenzumrichters

5.1.1 Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1. Grafische LCP Bedieneinheit LCP 102, siehe 6.1.2
2. Numerische LCP Bedieneinheit LCP 101, siehe 6.1.3
3. Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 6.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.

5.1.2 Bedienung des grafischen LCP 102

Die folgenden Anweisungen gelten für das grafische LCP
102.

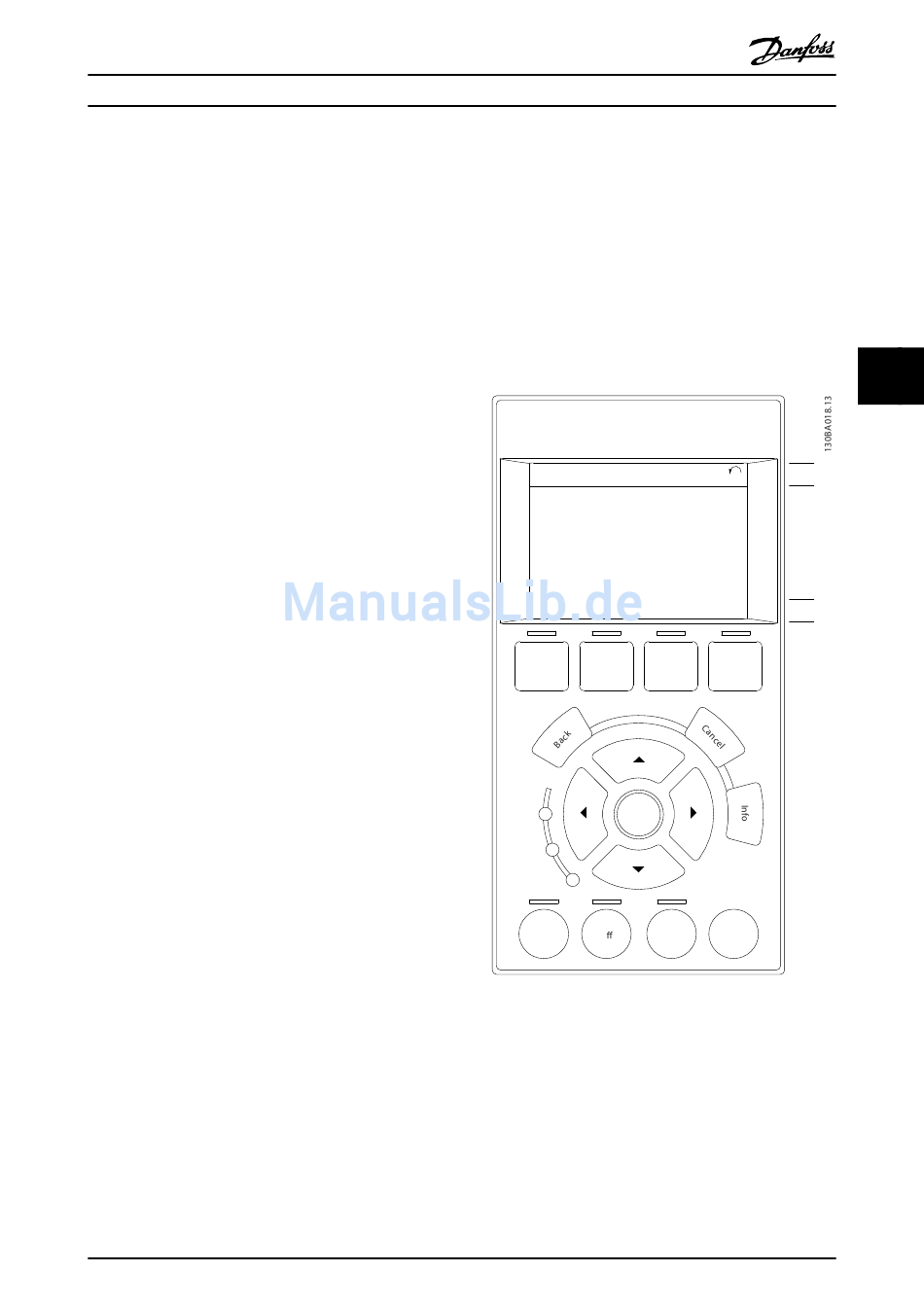

Das LCP 102 ist in vier Funktionsgruppen unterteilt:
1. Grafische Anzeige mit Statuszeilen
2. Menütasten und Anzeigeleuchten (LEDs) zur
Auswahl des Modus, zum Ändern von Parametern
und zum Wechseln zwischen Anzeigefunktionen
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und insgesamt sechs alphanumerische Zeilen.
Alle Datenanzeigen erfolgen auf dem LCD-Display, das im
Statusmodus maximal fünf Betriebsvariablen gleichzeitig
zeigen kann.
Displayzeilen:
a. Statuszeile: Statusmeldungen in Symbol- und
Grafikform.
b. Arbeitsbereich (Zeile 1-2): Der Arbeitsbereich zeigt
Daten und Variablen, die vom Benutzer definiert
oder ausgewählt wurden. Durch Drücken der
Taste [Status] kann eine weitere Zeile hinzugefügt
werden.
c. Statuszeile: Statusmeldungen in Textform.
Die Anzeige ist in drei Bereiche unterteilt:
Oberer Bereich (a)
zeigt im Statusmodus den Status oder außerhalb des
Statusmodus und im Falle eines Alarms/einer Warnung bis
zu 2 Variablen.
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
Status
1234rpm 10,4A
1
43,5Hz
Run OK
Quick
2 Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird
oben rechts gezeigt. Bei Programmierung eines anderen
Satzes als dem aktiven Satz wird die Nummer des
programmierten Satzes rechts in Klammern angezeigt.
Arbeitsbereich (b)
zeigt unabhängig vom Status bis zu 5 Variablen mit der
entsprechenden Einheit an. Bei Alarm/Warnung wird
anstatt der Betriebsvariablen die entsprechende Warnung
angezeigt.
a
1(0)
43,5Hz
b
c
Main Alarm
Menu Log
Auto
Reset
on
53
5 5
