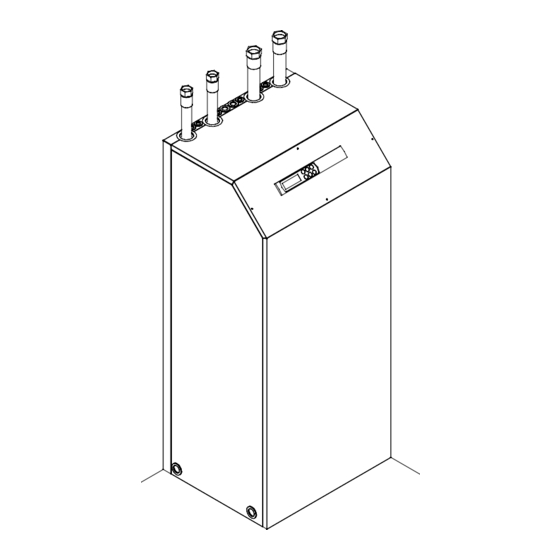

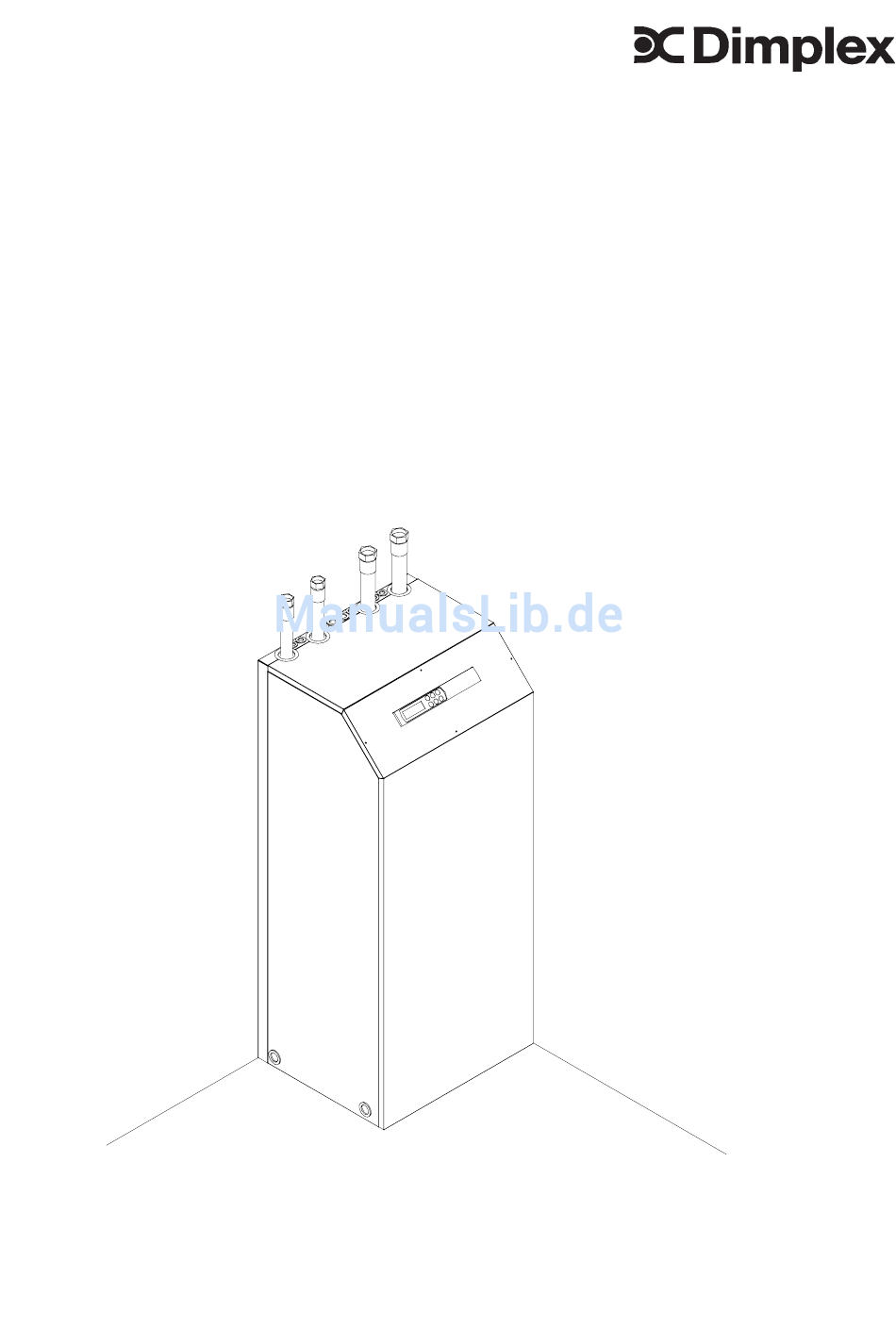

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Wasser-Wasser-Wärmepumpe für Innenaufstellung WI 9CS WI 14CS WI 22CS WI 27CS Bestell.- Nr.: 452230.66.03 FD 8504...
-
Seite 2: Inhaltsverzeichnis
INHALT BITTE SOFORT LESEN Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe VERWENDUNGSZWECK DER WÄRMEPUMPE Anwendungsbereich Arbeitsweise GRUNDGERÄT TRANSPORT AUFSTELLUNG Allgemeine Hinweise Schall-Emissionen MONTAGE Allgemein Heizungsseitiger Anschluss Wärmequellenseitiger Anschluss Elektrischer Anschluss INBETRIEBNAHME Allgemeine Vorbereitung Vorgehensweise PFLEGE/REINIGUNG Pflege Reinigung Heizungsseite Reinigung Wärmequellenseite Anforderungen an die Wasserqualität STÖRUNGEN/FEHLERSUCHE 8... -
Seite 3: Bitte Sofort Lesen
BITTE SOFORT LESEN BITTE SOFORT LESEN 1.2 Gesetzliche Vorschriften und Richtlinien Die Wärmepumpe entspricht allen relevanten 1.1 Wichtige Hinweise DIN-/VDE-Vorschriften und EG-Richtlinien. Die- se können der CE-Erklärung im Anhang entnom- ACHTUNG! men werden. Das Brunnenwasser muss der gefor- Der elektrische Anschluss der Wärmepumpe derten Wasserqualität entsprechen. -
Seite 4: Verwendungszweck Der Wärmepumpe Grundgerät
VERWENDUNGSZWECK DER WÄRMEPUMPE GRUNDGERÄT VERWENDUNGSZWECK GRUNDGERÄT DER WÄRMEPUMPE Das Grundgerät besteht aus einer anschluss- 2.1 Anwendungsbereich fertigen Wärmepumpe für Innenaufstellung mit Gehäuse, Schaltraum und integriertem Regler. Die Wasser/Wasser-Wärmepumpe kann in vor- Im Kältekreis ist das Kältemittel R407C einge- handene oder neu zu errichtende Heizungsanla- füllt. -
Seite 5: Transport
TRANSPORT AUFSTELLUNG TRANSPORT AUFSTELLUNG 5.1 Allgemeine Hinweise Zum Transport auf ebenem Untergrund eignet sich ein Hubwagen. Muss die Wärmepumpe auf Das Gerät ist grundsätzlich in Innenräumen auf unebenem Untergrund oder über Treppen beför- einer ebenen, glatten und waagrechten Fläche dert werden, kann dies mit Tragriemen gesche- aufzustellen. -
Seite 6: Montage
MONTAGE MONTAGE 6.4 Elektrischer Anschluss An der Wärmepumpe müssen folgende elektri- schen Anschlüsse hergestellt werden. 6.1 Allgemein Anschluss der Steuerleitung am Schaltblech An der Wärmepumpe sind folgende Anschlüsse der Wärmepumpe über Klemmen X1: L/N/PE. herzustellen: Anschluss der Lastleitung am Schaltblech der Wärmepumpe über Klemmen X5: L1/L2/L3/ - Vor-/Rücklauf Brunnenanlage - Vor-/Rücklauf Heizung... -
Seite 7: Inbetriebnahme
INBETRIEBNAHME PFLEGE/REINIGUNG INBETRIEBNAHME Wärmequellentemperatur max. Temperaturspreizung zwischen Heizungsvor- und Rücklauf 7 °C 12 °C 10 K 13 °C 18 °C 11 K 7.1 Allgemein 19 °C 25 °C 12 K Störungen während des Betriebes werden am Um eine ordnungsgemäße Inbetriebnahme zu Wärmepumpenregler angezeigt und können, wie gewährleisten, sollte diese von einem vom Werk in der Gebrauchsanweisung des Wärmepum-... -
Seite 8: Pflege/Reinigung Störungen/Fehlersuche Ausserbetriebnahme
PFLEGE/REINIGUNG STÖRUNGEN/FEHLERSUCHE AUSSERBETRIEBNAHME STÖRUNGEN/ ACHTUNG! FEHLERSUCHE Achtung - Heizungsinstallateure ! Je nach Füllwasserqualität und -menge, insbeson- dere bei Mischinstallation und bei Kunststoff- rohren, kann es gelegentlich zu Ablagerungen Diese Wärmepumpe ist ein Qualitätsprodukt und (Rostschlamm, Kalk) kommen, die die Funktion sollte störungsfrei arbeiten. -
Seite 9: Anhang
ANHANG ANHANG 11.1 Maßbild .. 9CS bis .. 27CS 11.2 Geräteinformation 11.3 Leistungskurven/ Druckverluste 11.3.1 Leistungskurven .. 9CS 11.3.2 Druckverluste .. 9CS 11.3.3 Leistungskurven .. 14CS 11.3.4 Druckverluste .. 14CS 11.3.5 Leistungskurven .. 22CS 11.3.6 Druckverluste .. 22CS 11.3.7 Leistungskurven .. 27CS 11.3.8 Druckverluste .. -
Seite 10: Maßbild
ANHANG: 11.1 MASSBILD Maßbild... -
Seite 11: Geräteinformation
ANHANG: 11.2 GERÄTEINFORMATION Geräteinformation GERÄTEINFORMATION für Wasser/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..9CS ..14CS ..22CS ..27CS BAUFORM Schutzart nach EN 60 529 IP 20 IP 20 IP 20 IP20 Aufstellungsort Innen Innen Innen Innen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf °C bis 55 bis 55 bis 55 bis 55 Kaltwasser (Wärmequelle) -
Seite 12: Leistungskurven/ Druckverluste 11.3.1 Leistungskurven
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.1 Leistungskurven .. 9CS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,75 m³/h Kaltwasserdurchsatz 2,0 m³/h Leistungszahl im Heizbetrieb (incl. Der anteiligen Pumpenleistungen) Leistungsaufnahme in [kW] (incl. Der anteiligen Pumpenleistungen) Kaltwassereintrittstemperatur in [°C]... -
Seite 13: Druckverluste
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.2 Druckverluste .. 9CS Druckverlust in [Pa] 20000 18000 Druckverluste Verdampfer bei 10°C 16000 Druckverlust 6,2 kPa bei 14000 Kaltwasser-Nenndurchfluß 2,0 m³/h 12000 10000 8000 6000 4000 2000 Kaltwasserdurchfluß in [m³/h] Druckverlust in [Pa] 30000 Druckverluste Verflüssiger 25000 bei 35°C Druckverlust 7 kPa bei... -
Seite 14: Leistungskurven
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.3 Leistungskurven .. 14CS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,3 m³/h Kaltwasserdurchsatz 3,3 m³/h Leistungszahl im Heizbetrieb (incl. Der anteiligen Pumpenleistungen) Leistungsaufnahme in [kW] (incl. Der anteiligen Pumpenleistungen) Kaltwassereintrittstemperatur in [°C]... -
Seite 15: Druckverluste
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.4 Druckverluste .. 14CS Druckverlust in [Pa] 30000 Druckverluste 25000 Verdampfer bei 10°C Druckverlust 19 kPa bei Kaltwasser-Nenndurchfluß 3,3 m³/h 20000 15000 10000 5000 Kaltwasserdurchfluß in [m³/h] Druckverlust in [Pa] 30000 Druckverluste 25000 Verflüssiger bei 35°C Druckverlust 7 kPa bei 20000 Heizwasser-Nenndurchfluß... -
Seite 16: Leistungskurven
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.5 Leistungskurven .. 22CS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 2,0 m³/h Kaltwasserdurchsatz 5,0 m³/h Leistungszahl im Heizbetrieb (incl. Der anteiligen Pumpenleistungen) Leistungsaufnahme in [kW] (incl. Der anteiligen Pumpenleistungen) Kaltwassereintrittstemperatur in [°C]... -
Seite 17: Druckverluste
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.6 Druckverluste .. 22CS Druckverlust in [Pa] 35000 Druckverluste 30000 Verdampfer bei 10°C Druckverlust 20 kPa bei 25000 Kaltwasser-Nenndurchfluß 5,0 m³/h 20000 15000 10000 5000 Kaltwasserdurchfluß in [m³/h] Druckverlust in [Pa] 35000 30000 Druckverluste Verflüssiger bei 35°C 25000 Druckverlust 8 kPa bei Heizwasser-Nenndurchfluß... -
Seite 18: Leistungskurven
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.7 Leistungskurven .. 27CS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 2,4 m³/h Kaltwasserdurchsatz 7,0 m³/h Leistungszahl im Heizbetrieb (incl. Der anteiligen Pumpenleistungen) Leistungsaufnahme in [kW] (incl. Der anteiligen Pumpenleistungen) Kaltwassereintrittstemperatur in [°C]... -
Seite 19: Druckverluste
ANHANG: 11.3 LEISTUNGSKURVEN/DRUCKVERLUSTE 11.3.8 Druckverluste .. 27CS Druckverlust in [Pa] 50000 45000 Druckverluste Verdampfer bei 10°C 40000 Druckverlust 16 kPa bei Kaltwasser-Nenndurchfluß 7,0 m³/h 35000 30000 25000 20000 15000 10000 5000 Kaltwasserdurchfluß in [m³/h] Druckverlust in [Pa] 40000 35000 Druckverluste Verflüssiger bei 35°C 30000 Druckverlust 12,5 kPa bei... -
Seite 20: Steuerung
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.1 Steuerung .. 9CS bis .. 22CS... -
Seite 21: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.2 Last .. 9CS bis .. 22CS... -
Seite 22: Klemmenanschlussplan .. 9Cs Bis .. 22Cs
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.3 Klemmenanschlussplan .. 9CS bis .. 22CS... -
Seite 23: Legende
2. Heizkreisumwälzpumpe M16* Zusatzumwälzpumpe M18* Warmwasserumwälzpumpe M19* Schwimmbadwasserumwälzpumpe M21* Mischer Hauptkreis M22* Mischer 2. Heizkreis Wärmepumpenregler Sanftanlaufsteuerung (nicht in WI 9CS Geräten) N10* Fernbedienstation N11* Relaisbaugruppe Außenfühler Rücklauffühler Warmwasserfühler (alternativ zum Warmwasserthermostat) Fühler für 2ten Heizkreis Eingefrierschutzfühler Kodierwiderstand 10k Sicherheitstrenntransformator 230/24VAC-28VA... -
Seite 24: Steuerung
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.5 Steuerung .. 27CS... -
Seite 25: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.6 Last .. 27CS... -
Seite 26: Klemmenanschlussplan
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.7 Klemmenanschlussplan .. 27CS... -
Seite 27: Legende
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.8 Legende .. 27CS Drahtbrücke, muss eingelegt werden wenn kein Sperrschütz benötigt wird Drahtbrücke, muss bei Verwendung des 2ten Sperreinganges entfernt werden Pressostat Leistungsanpassung bei WW-Bereitung Thermostat Warmwasser Thermostat Schwimmbadwasser Elektr. Tauchheizkörper Warmwasser E10* 2. Wärmeerzeuger Lastsicherung für N1-Relaisausgänge an J12 und J13 4,0 ATr Lastsicherung für N1-Relaisausgänge an J15 bis J18 4,0 ATr... -
Seite 28: Hydraulisches Prinzipschema
ANHANG: 11.5 HYDRAULISCHES PRINZIPSCHEMA Hydraulisches Prinzipschema... -
Seite 29: Ce-Konformitätserklärung
ANHANG: 11.6 CE-KONFORMITÄTSERKLÄRUNG CE-Konformitätserklärung... -
Seite 30: Garantieurkunde
Ablauf der ursprünglichen Garantiezeit für das Gerät. Systemtechnik-Kundendienst erfahren Sie über die zentrale Die Garantie erstreckt sich nicht auf leicht zerbrechliche Servicehotline der Glen Dimplex Deutschland GmbH. Teile, die den Wert oder die Gebrauchstauglichkeit des Glen Dimplex Deutschland GmbH Gerätes nur unwesentlich beeinträchtigen. Es ist jeweils Geschäftsbereich Dimplex... - Seite 31 Notizen...
- Seite 32 Glen Dimplex Deutschland GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
