m) Montage van de vleugelsteunen
Voor een betere stabiliteit van de vleugels tijdens het vliegen en opdat het modelvliegtuig eruit ziet als in het voorbeeld
moeten vleugelsteunen aan het model worden gemonteerd.
Aan de vleugelonderzijden moeten daarom telkens vier ogen worden bevestigd. De overeenkomstige openingen zijn
reeds af fabriek voorgeboord. Hierbij is het aanbevolen om na de eerste montage, de schroeven nogmaals te verwij-
deren en om de stevigheid in de schroefopeningen te verhogen telkens een druppel dunne secondenlijm in de schro-
efgaten te gieten. In de ogen worden voor een elastische, trillingsremmende bevestiging, rubberen ringen gestoken.
Verwijder aan de uiteinden van de vleugelsteu-
nen de folie in het midden.
Monteer dan de vleugelsteunen aan de vleu-
gels en maak deze aan de buitenkant met de
zekeringsclips uit de bouwset vast.
In de voorste ogen wordt dan de aan de vleu-
gelsteun bevestigde beugel geschoven.

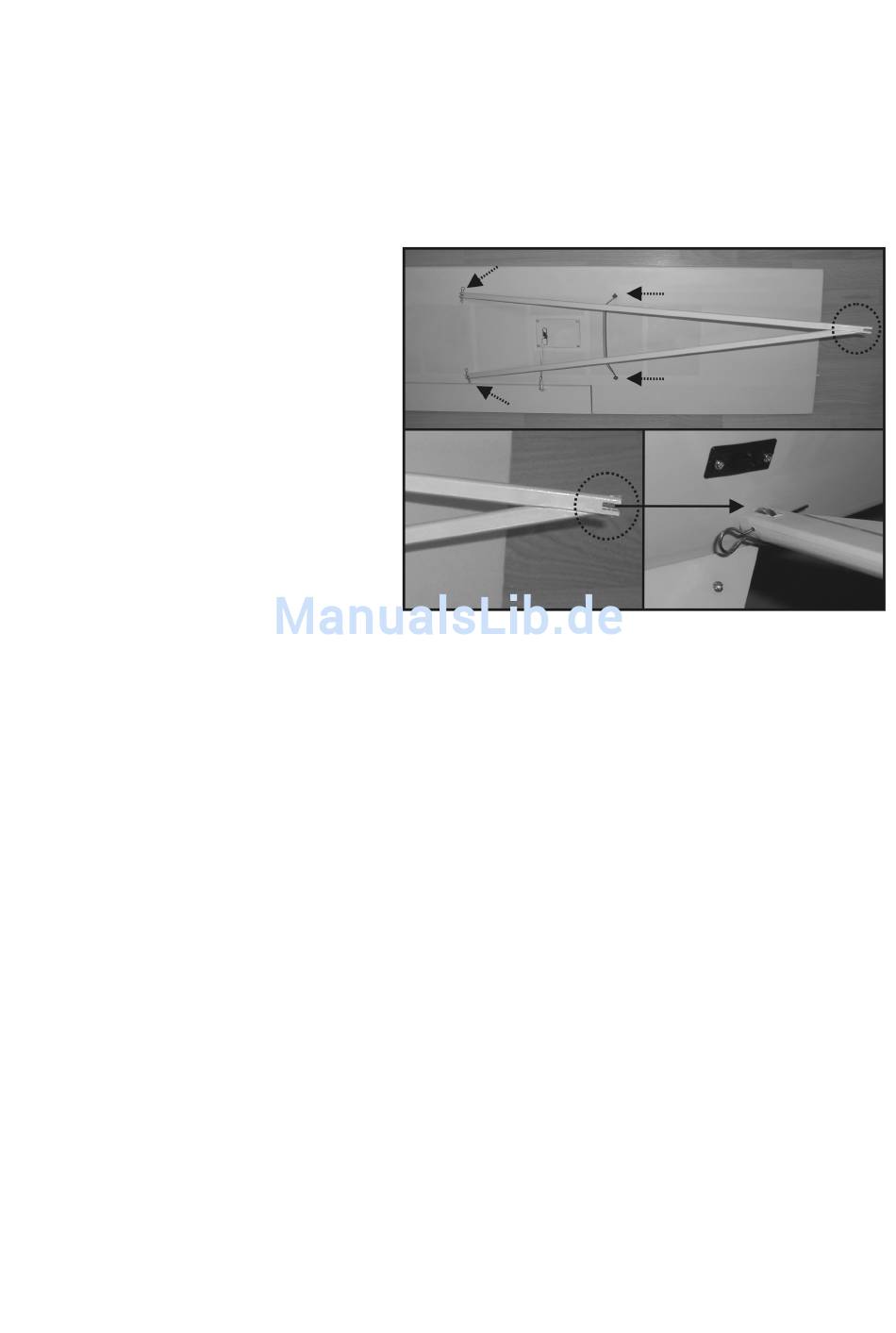

In het bovenste deel van afbeelding 10 ziet u
de gemonteerde vleugelsteun (pijl). Let op dat
u de telkens bij de vleugel passende steun
monteert (zie cirkel in afbeelding 10)
Monteer nu de vleugels aan de romp.
Markeer en boor, zoals getoond in afbeelding
10, op de plaats van het hoofdonderstel de
Afbeelding 10
gaten voor de bevestiginsogen met een boor
van 1,5 mm.
Hierbij is het van belang dat de montage van de ogen zodanig gebeurt dat bij gemonteerde vleugelsteunen de vleu-
gels niet naar boven gedrukt of beneden getrokken worden en/of vastgezet worden.
Schroef de ogen links en rechts op de romp vast en monteer de rubberen ringen.
Bevestig de vleugelsteunen op de romp met de klemmen.
Door in-, resp. uitdraaien van de ogen verkrijgt u een beetje langscompensatie, die een spanningsvrije montage
verzekert.
