b) Montage der Querruderservos
Suchen Sie im ersten Drittel jeder Tragflächen-
hälfte auf der Tragflächenunterseite die Servo-
schachtabdeckungen. Schneiden Sie diesen
Bereich mit einem Cuttermesser vorsichtig aus
(Pfeile in Bild 2) und bügeln die Folie mit einem
Bügeleisen an den Rändern fest.
In die Servoschachtabdeckungen müssen auch
die Längsschlitze für die Gestänge geschnitten
werden (Pfeile in Bild 2).
Stellen Sie für die Querruderservos geeignete
Verlängerungskabel her. Hierbei ist aus Sicher-
heitsgründen das Verlöten der Servo- mit den
Verlängerungskabeln empfehlenswert (anstatt
steckbarer Verlängerungskabel).
Die verlängerten Servokabel führen Sie in den
Servoschacht ein und bei der Wurzelrippe auf
der Unterseite der Tragfläche wieder heraus
(Bild 1, Pos. 2).
Danach können die Servos in die Servohalterungen der Servoschacht-Abdeckungen eingebaut und die Ruderhörner
im rechten Winkel aufgesetzt werden.
Hierzu müssen jeweils zwei Hartholzklötze aus dem Lieferumfang in der Art auf die Servoschachtabdeckungen ge-
klebt werden, dass das Ruderhorn des Servos mittig aus den Langschlitzen ragt.
Die Servos werden an den Hartholzklötzen mit passenden Schrauben aus dem Lieferumfang der Servos befestigt
(Bild 2, Pos. 1).
Die Servoschachtabdeckungen werden zu einem späteren Zeitpunkt nach Abschluss aller Arbeiten mit vier selbst-
schneidenden Schrauben 1,5 x 6 mm angeschraubt (Bild 2, Pos. 2).
c) Montage der Ruderhörner an die Querruder
Zeichnen Sie in gerader Linie vom Ruderhorn des Servos gemessen den Montageort des Ruderhorns an den Quer-
rudern an.
Bohren Sie mit einem passenden Bohrer die entsprechenden Löcher. Die Ruderhörner können nun mit Schrauben M2
x 25 mm und der Gegenplatte an den Querrudern montiert werden.
Eventuell überstehende Schrauben auf den Querrudern müssen gekürzt werden.
Um ein Ausbrechen der Bohrlöcher zu vermeiden, ist langsam, rechtwinklig und mit einer Hartholzunterlage
als Gegenlager zu bohren. Für optimale Ergebnisse empfehlen wir, mit 0,1 mm Untermaß zu bohren.

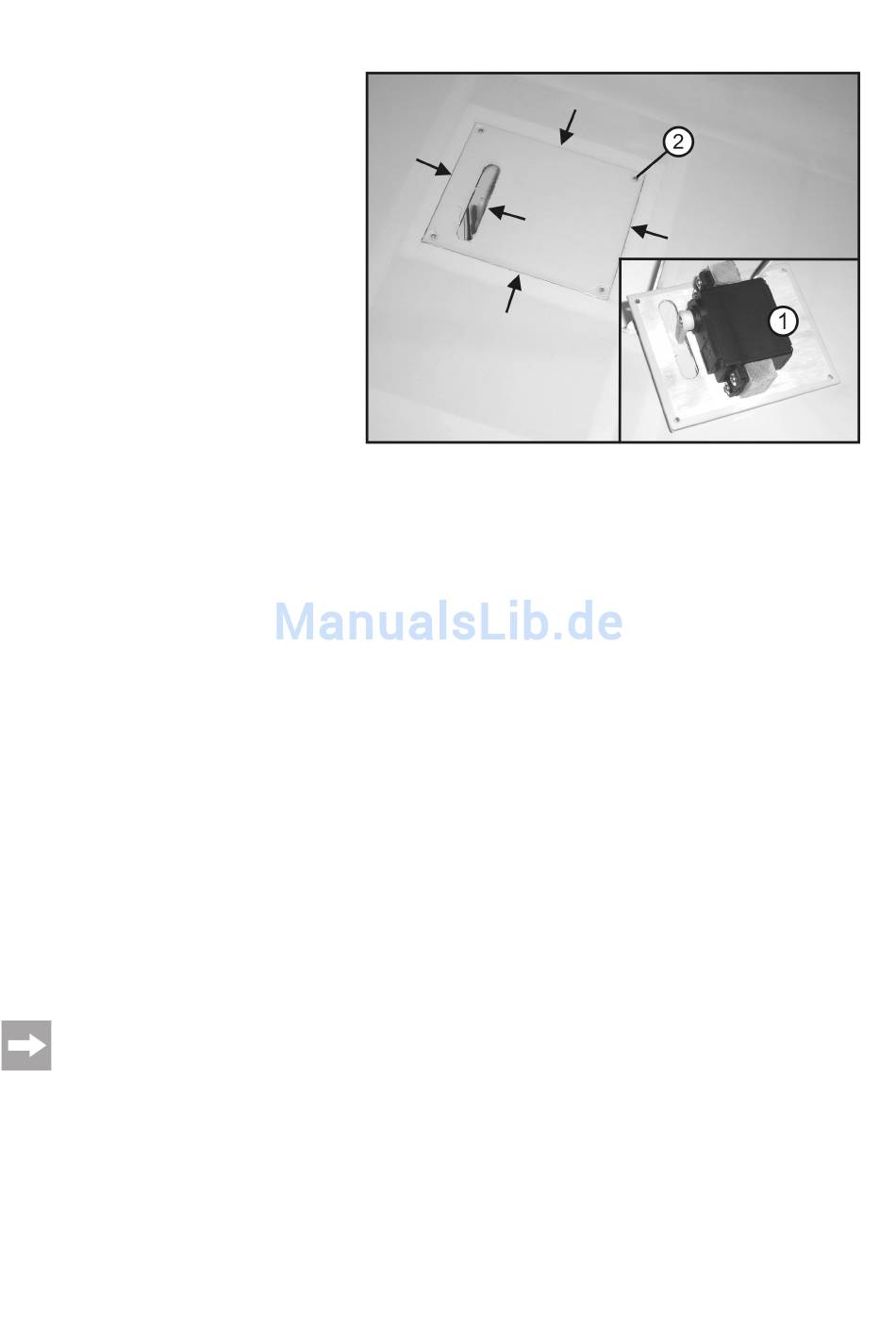

Bild 2
