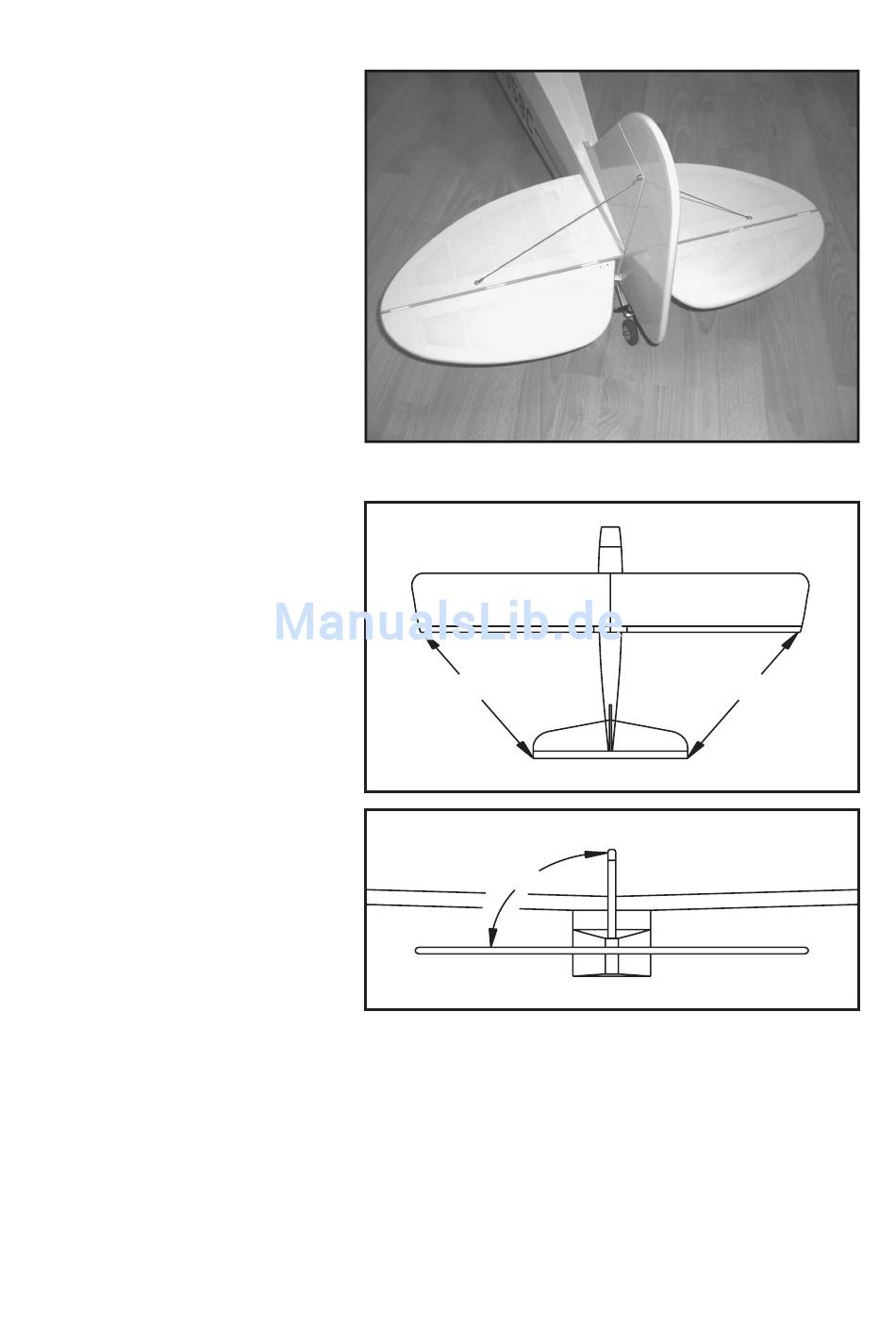

f) Montage de l'empennage horizontal

Glissez l'empennage horizontal par l'arrière
dans l'orifice du fuselage (figure 5a) puis cen-
trez-le par rapport au fuselage.
Montez la surface portante sur le fuselage.
Pour de plus amples informations, voir chapitre
8. r).
Mesurez la position exacte de l'empennage
horizontal par à la surface portante (voir figure
5b).
La précision de ces travaux a une influence
considérable sur les qualités de vol.
Si tout est parfaitement mesuré, marquez avec
un feutre la position exacte de l'empennage
horizontal à l'extérieur sur le haut et le bas du
fuselage. Figure 5a
Tirez ensuite à nouveau l'empennage horizon-
tal du fuselage puis retirez avec précaution le
film repassable entre les repères à l'aide d'un
fer à souder chaude.
Vous pouvez ensuite définitivement fixer
l'empennage horizontal sur le fuselage à l'aide
de colle à base de résine époxy 30 minutes.
A B
Ajustez l'empennage horizontal sur le fuselage
en procédant de la manière indiquée sur les
A = B
figures 4b, 5a et 5b.
La figure 5c montre le haubanage de la gou-
verne de profondeur avec la gouverne de di-
rection. Pour de plus amples informations à ce
propos, voir chapitre 8. g).
