d) Montage der Querruderanlenkung
Stellen Sie mit den Gestängen aus dem Bau-
satz passende Anlenkgestänge her und ver-
binden Sie diese mit den Ruderhörnern der
Servos.
Die Länge der Anlenkgestänge für die Querru-
der müssen bei neutraler Klappensellung und
einem senkrecht aus der Servoschachtabde-
ckung herausragendem Servoruderhorn einge-
messen werden.

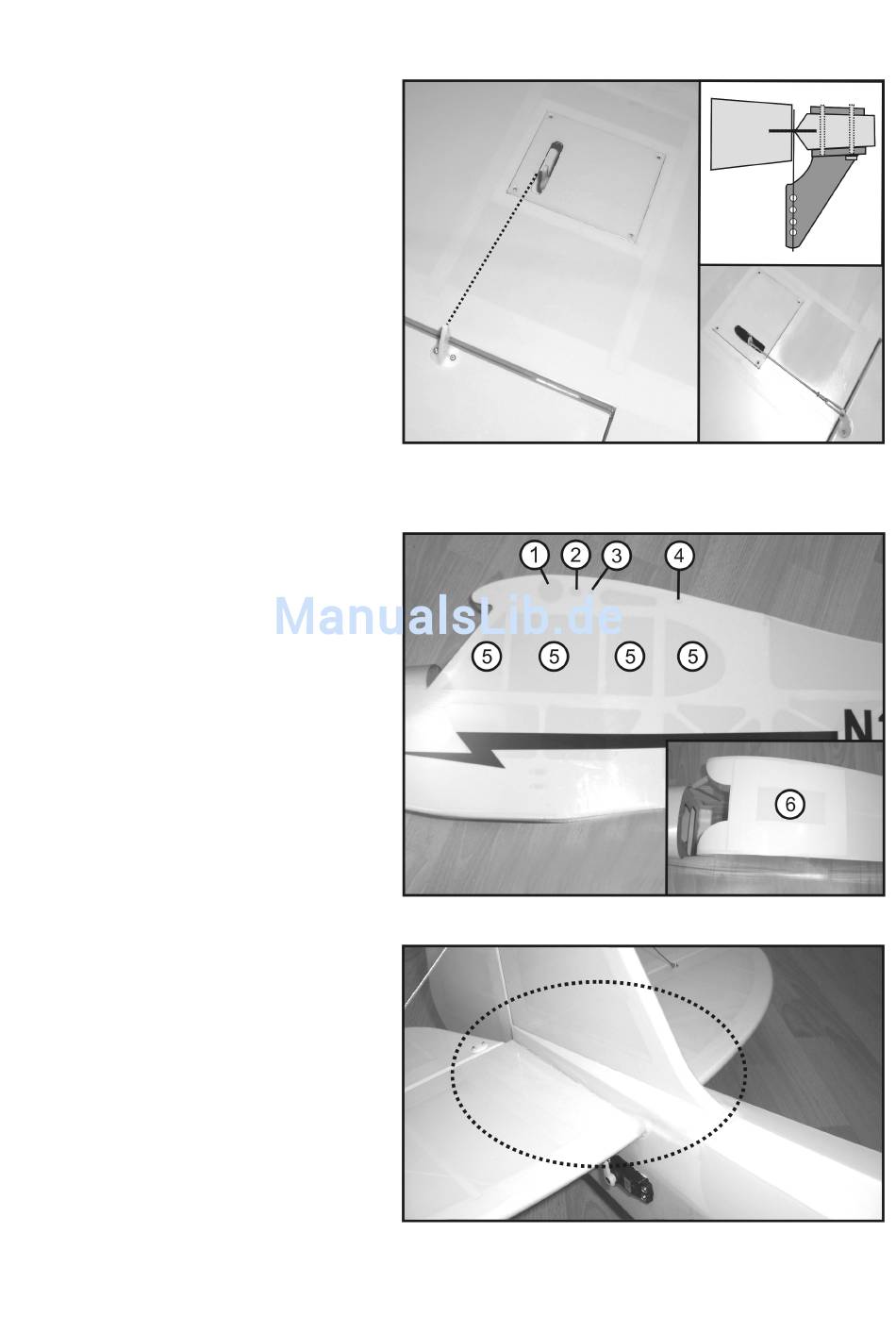

Bild 3
e) Vorbereitungen am Rumpf
Am Rumpf müssen diverse Öffnungen ge-
schaffen werden. Vor dem Ausschneiden der
Folie am Rumpf empfehlen wir Ihnen, diesen
Bereich nochmals nachzubügeln.
Ertasten Sie am Rumpf die Aussparrungen für
die Tragfläche (Bild 4a, Pos. 1 bis 4 - siehe
auch Bild 1), der Fenster (Bild 4a, Pos. 5) und
der Rumpfoberseite (Bild 4a, Pos. 6).
Auch im Bereich von Höhen- und Seitenruder
(Bild 4b) müssen die Öffnungen für die Monta-
ge der Leitwerke geschaffen werden.
Öffnen Sie diese Stellen mit einem Cuttermes-
ser. Orientieren Sie sich an den Bildern 4a und
4b.
Bild 4a
Bild 4b
