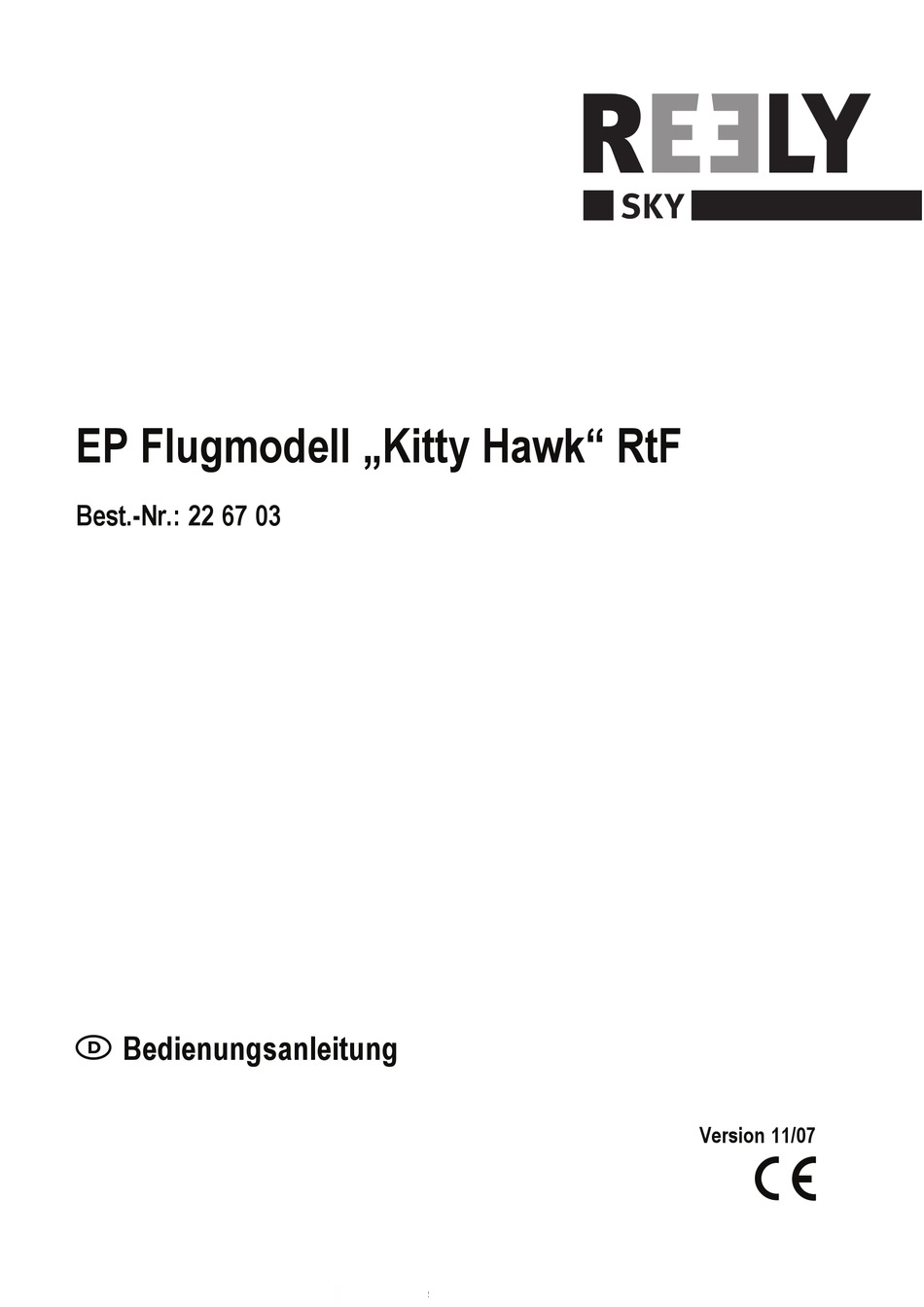

- Seite 1 EP Flugmodell „Kitty Hawk“ RtF Best.-Nr.: 22 67 03 Bedienungsanleitung Version 11/07 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................4 Lieferumfang ................................ 5 Sicherheitshinweise ............................. 6 a) Allgemein ............................... 6 b) Vor der Inbetriebnahme ..........................6 c) Während des Betriebs ..........................7 Batterie- und Akku-Hinweise ..........................8 Aufbau des Modells ............................. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Produkt ist EMV-geprüft und erfüllt somit die Anforderungen der geltenden europäischen und nationalen Richtli- nien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein elektrisch angetriebenes Flugmodell, das mit Hilfe der mitgelieferten Fernsteueranlage drahtlos per Funk gesteuert wird. Das Modell ist für den Einsatz im Freien ausgelegt und sollte nur an schwachwindigen oder windstillen Tagen geflogen werden. Das Flugzeug ist vormontiert und kann in kurzer Zeit flugfertig aufgebaut werden. -
Seite 5: Lieferumfang
4. Lieferumfang 1 Ladegerät 2 Fernsteuerung (Sender) 3 Seitenleitwerk 4 Höhenleitwerk 5 Cockpit-Abdeckung 6 Akku 7 Propeller (davon 2 Stück als Ersatz), Fahrwerk, Schrauben, Montagematerial, Schraubendreher 8 Tragfläche 9 Rumpf... -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, er- lischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeach- tung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. -
Seite 7: Während Des Betriebs
• Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. • Der zum Betrieb erforderliche Flugakku sowie eventuell im Fernsteuersender eingesetzte Akkus sind entsprechend den Herstellerangaben aufzuladen. -
Seite 8: Batterie- Und Akku-Hinweise
6. Batterie- und Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustie- ren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Aufbau Des Modells
7. Aufbau des Modells Achten Sie beim Aufbau des Flugmodells, dass keine Leitungen gequetscht werden und alle Schraub- verbindungen einen festen Sitz haben. Die in den Bildern gezeigten Steckverbindungen können zu Ihrem Modell evtl. in der Form abweichen. • Entfernen Sie die beiden Motorabdeckungen, drehen Sie dazu jeweils die beiden kleinen Schrauben der Motorabdeckungen heraus. - Seite 10 • Setzen Sie die Propeller auf die Motoren auf. Diese sollten ca. 3 - 4 mm Abstand zum Flugmodell haben. • Setzen Sie das Höhenleitwerk auf den Rumpf auf. • Entfernen Sie die Muttern und Beilagscheiben vom Seitenleitwerk und setzen Sie es auf das Hölhenruder und den Rumpf auf.
- Seite 11 • Drehen Sie die Schraube am Unterteil des Rumpfes heraus und entfernen Sie die kleine Abdeckung. • Stecken Sie das Fahrwerk in die Öffnung und setzen Sie die Halterung wieder ein, schrauben Sie sie fest.
-
Seite 12: Inbetriebnahme Des Senders
8. Inbetriebnahme des Senders a) Aufschrauben der Senderantenne Falls die Senderantenne getrennt beiliegt, so wird diese von oben durch die kreisrunde Öffnung im Sendergehäuse bis zum Anschlag eingeschoben und anschließend wie eine Schraube festgedreht. Drehen Sie die Antenne nur so- lange fest, wie es von Hand möglich ist. -
Seite 13: Flugakku Laden
9. Flugakku laden • Dem Set liegt ein Ladegerät bei, mit dem Sie den Akku für das Flugmodell laden müssen. • Schieben Sie die Abdeckung für das Batteriefach auf und legen Sie 6 Batterien vom Typ Mono/D polungs- richtig ein, siehe Markierung im Batteriefach. •... -
Seite 14: Flugakku Einlegen
10. Flugakku einlegen • Schließen Sie den Flugakku polungsrichtig an den Anschluss im Flugzeugrumpf an. • Legen den den Flugakku in das Cockpit ein. • Setzen Sie die Cockpithaube auf, so dass sie einra- stet. -
Seite 15: Einfliegen Des Modells
11. Einfliegen des Modells Achten Sie beim ersten Flug darauf, dass es windstill oder nur sehr schwach windig ist. Das sehr leichte Flugmodell ist sehr windempfindlich! Starten: • Schalten Sie die Fernsteuerung ein. • Halten Sie das Flugmodell fest in Ihrer rechten Hand. •... - Seite 16 Landen: Um das Flugmodell zu landen, lassen Sie die beiden Steuerhebel einfach los. Die Motoren schalten sich dabei aus. Das Flugmodell wird durch die Schwerkraft nach unten sinken. Versuchen Sie, dass das Flugmodell gegen den Wind landet. Möglicherweise müssen Sie einige Kreise drehen, ehe dies möglich ist. Trimmung: Das Flugmodell verfügt nicht über eine direkte Ansteuerung der Höhen- und Seitenruder.
-
Seite 17: Wartung Und Pflege
Achtung! Achten Sie beim Fliegen immer auf eine ausreichende Fluggeschwindigkeit. Fliegen Sie deshalb zu Beginn in ausreichender Sicherheitshöhe, um sich an das Steuerverhalten des Modells gewöhnen zu können. Versuchen Sie aber nicht zu weit weg zu fliegen, um jederzeit die Flug- lage eindeutig beurteilen zu können. -
Seite 18: Entsorgung
13. Entsorgung a) Allgemein Elektronische und elektrische Produkte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vor- schriften. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batteri- en und Akkus verpflichtet;... -
Seite 19: Technische Daten
