p) Montage van de motorkap

Bij het veelvoud aan mogelijkheden (verbrandingsmotor, elektrische aandrijving, grote of kleine motoren, etc.) kan in
deze gebruiksaanwijzing geen concrete aanwijzing m.b.t. de aanpassing van de motorkap en de overgang naar de
spinner worden gegeven.

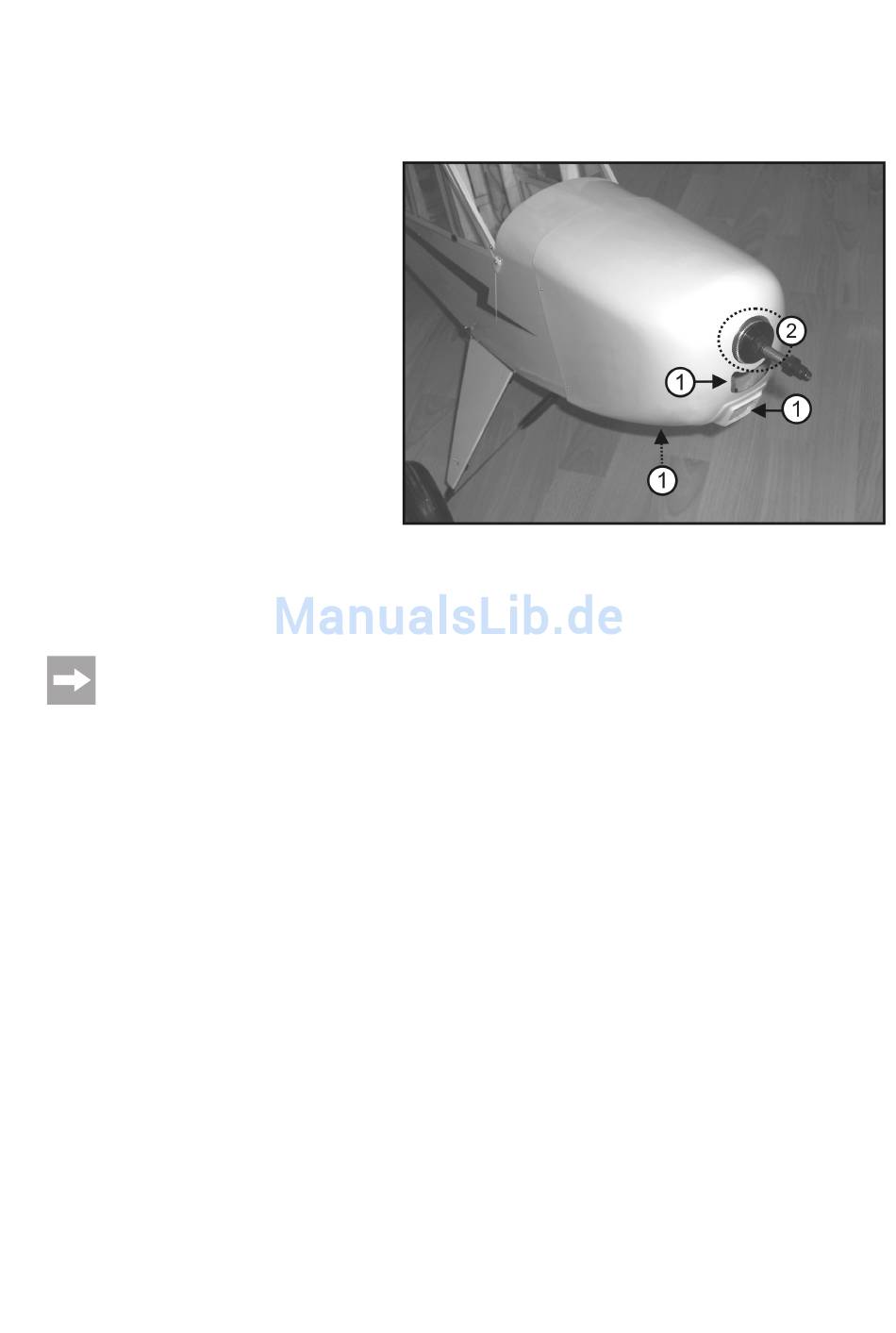

Daarom moet de motorkap uit de bouwset op
basis van eigen metingen aan de individuele
omstandigheden worden aangepast. Zorg ook
voor voldoende koeling van de aandrijving (1),
onafhankelijk van het feit of u een verbran-
dings- of elektrische motor kiest.
De motorkap wordt met zelfsnijdende schroe-
ven 2,5 x 12 mm aan de romp bevestigd. Boor
hiervoor overeenkomstig kleine gaten in de
motorspant voor.
De montage van de motorkap moet zodanig ge-
beuren dat de afstand van de spinnerrugplaat
tot de motorkap ca. 2 - 4 mm bedraagt (2).
Niet afgebeeld, maar in de bouwset inbegrepen
zijn motordummies uit een kunststof spuitgie-
tstuk die het model een natuurgetrouwe look
verlenen. Monteer en schilder de motordum-
mies volgens de mogelijkheden die de door u
ingebouwde aandrijving biedt.
Tip uit de praktijk:
Om voor de onderste schroeven van de motorkap perfect passende gaten te kunnen boren, kleeft u bij
gedemonteerde motorkap links en rechts met kleefband twee papierstrookjes aan de romp vast.
De papierstrookjes moeten zodanig worden bevestigd dat u de te boren gaten op de motorsteun kunt mar-
keren. Daarna klapt u de papieren strookjes opnieuw naar achter, zet u de motorkap op en markeert u de
boorgaten zoals op de papierstrookjes aan de motorkap gemarkeerd.

q) Montage van de voorste glazen cabinekap

De voorste glazen cabinekap moet uit een vormdeel met overschot worden uitgesneden en via de overeenkomstige
opening in de romp met zelfsnijdende schroeven 2 x 6 mm worden vastgeschroefd.

r) Montage van de vleugels

De vleugels worden links en rechts op de in de romp geschoven steekbuis geschoven en met schroeven M4 x 30
mm worden bevestigd (zie ook afbeelding 1, pos. 3). Voor de verdere stabilisering moeten de vleugelsteunen (zie
hoofdstuk 8. m) zijn gemonteerd.
92
Afbeelding 11b
