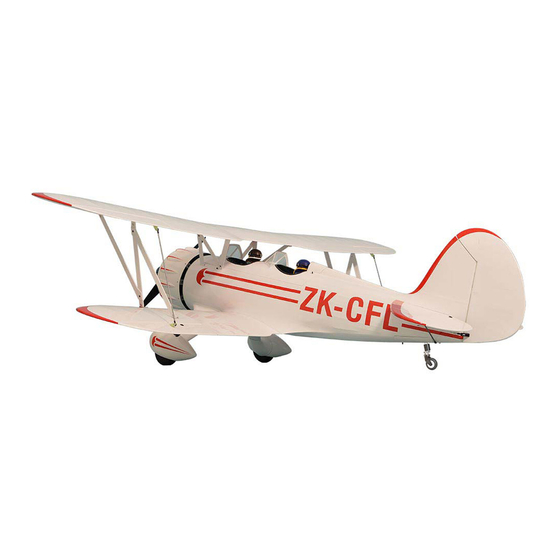

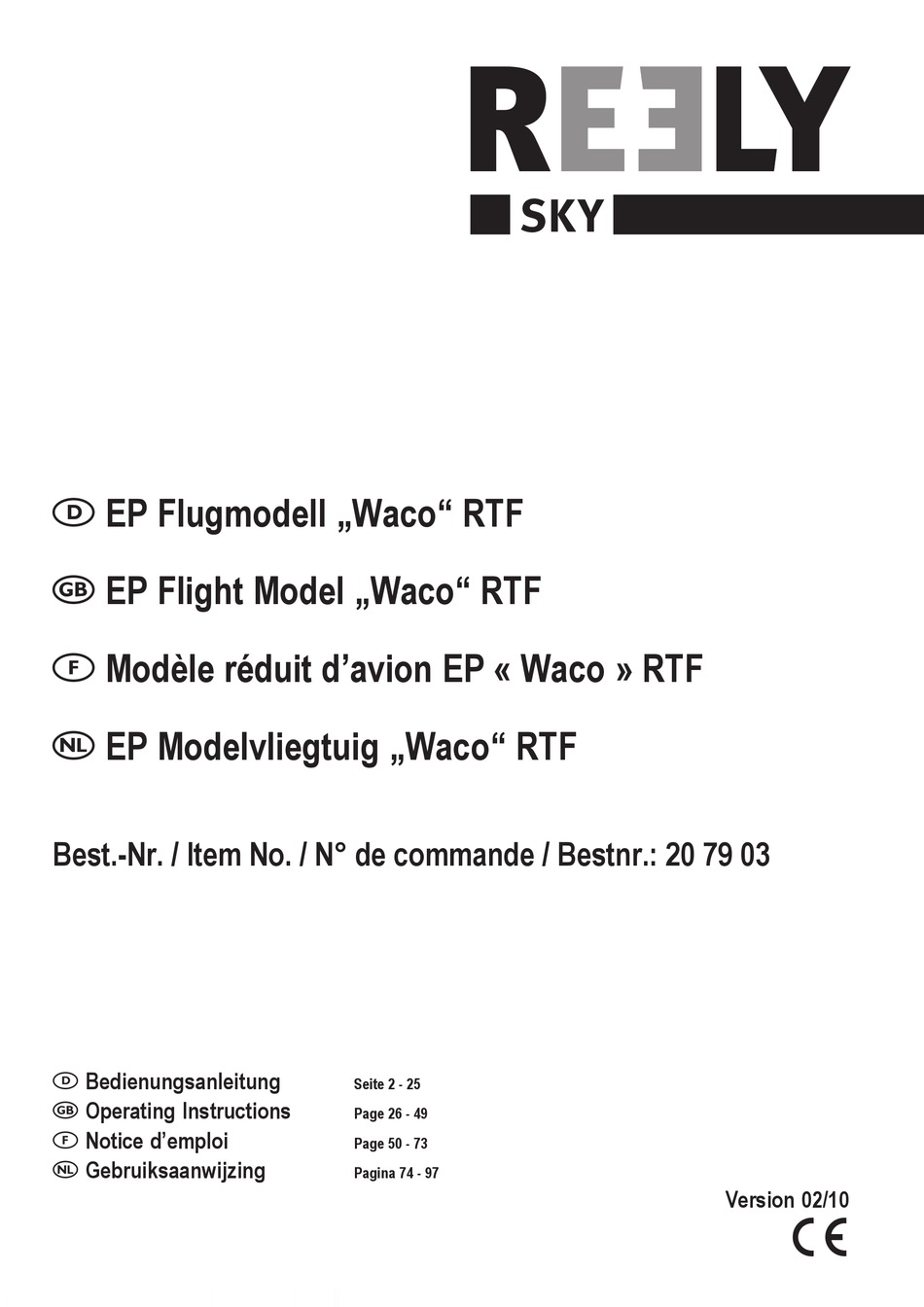

EP Flugmodell „Waco" RTF
EP Flight Model „Waco" RTF
Modèle réduit d'avion EP « Waco » RTF
EP Modelvliegtuig „Waco" RTF
Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 79 03
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 25
Page 26 - 49
Page 50 - 73
Pagina 74 - 97
Version 02/10
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely Waco
Inhaltszusammenfassung für Reely Waco
- Seite 1 EP Flugmodell „Waco“ RTF EP Flight Model „Waco“ RTF Modèle réduit d’avion EP « Waco » RTF EP Modelvliegtuig „Waco“ RTF Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 79 03 Bedienungsanleitung Seite 2 - 25 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ............................................3 2. Bestimmungsgemäße Verwendung ..................................... 3 3. Produktbeschreibung ........................................... 3 4. Lieferumfang ............................................4 5. Symbol-Erklärung ..........................................4 6. Sicherheitshinweise ..........................................5 a) Allgemein ............................................5 b) Vor der Inbetriebnahme ........................................5 c) Während des Betriebs ........................................6 7. -
Seite 3: Einführung
3. Produktbeschreibung Bei dem Flugmodell „Waco“ handelt es sich um ein bereits weit vorgefertigtes RtF-Modell (Ready to Fly). Der Rumpf, die Tragflächen und die Leitwerke aus Formschaumstoff sind bereits vormontiert. Sämtliche für den Antrieb und zur Steuerung erforderlichen Komponenten sind betriebsfertig im Modell eingebaut. -
Seite 4: Lieferumfang
4. Lieferumfang Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Modells kontrollieren. Bausatz-Inhalt: 1 Vormontierter Rumpf 2 Tragflächen 3 Hauptfahrwerk 4 Tragflächenstreben 5 Schraubenbeutel 6 Baldachim 7 Flugakku 8 Sender 9 Propeller 10 Seitenleitwerk 11 Leitwerkshalter 12 Höhenleitwerk Bild 1... -
Seite 5: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschä- den übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Von der Garantie und Gewährleistung ausgeschlossen sind ferner normaler Verschleiß... -
Seite 6: Während Des Betriebs
c) Während des Betriebs • Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hängen alleine von Ihrem verantwortungsbewussten Umgang mit dem Modell ab. Für den gefahrlosen Betrieb des Modells sind Sie allein verantwortlich! •... -
Seite 7: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Proble- me. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschrif- ten unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. -
Seite 8: Bedienelemente Des Senders
8. Bedienelemente des Senders Bild 2 1 Tragegriff 2 Antenne 3 Trimmschieber für das Höhenruder 4 Steuerknüppel für das Höhen- und Querruder 5 Trimmschieber für das Querruder 6 Funktionsschalter 7 LEDs für die Betriebsspannungs-Anzeige 8 ”PDM”-Taste 9 Trimmschieber für das Seitenruder 10 Steuerknüppel für die Motordrehzahl und das Seitenruder 11 Trimmschieber für die Motordrehzahl 12 Reverse-Schalter... -
Seite 9: Inbetriebnahme Des Senders
9. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnit- tes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. Im Auslieferzustand ist der Sender auf Mode II konfiguriert. -
Seite 10: Überprüfen Der Stromversorgung Des Senders
c) Überprüfen der Stromversorgung des Senders Wenn neue Batterien bzw. frisch geladene Akkus eingelegt sind, schalten Sie zu Testzwecken den Sender mit Hilfe des Funktionsschalters (siehe Bild 3, Pos. 6) ein. Die rote und die grüne LED der Betriebsspannungsanzeige (siehe Bild 3, Pos. 7) leuchten gemeinsam und signalisieren Ihnen dadurch die ausreichende Stromversorgung des Senders. -
Seite 11: Fertigstellung Des Flugmodells
10. Fertigstellung des Flugmodells Bevor Sie mit der Montage des Modells beginnen, sollten Sie sich eine geeignete Unterlage zurecht legen. Um hervorragende Flugleistungen zu erzielen, ist Ihr Modell aus leichtem Formschaumstoff gefertigt. Der Nachteil an diesem Material ist aber die empfindliche Oberfläche. Kleine Unachtsamkeiten bei der Montage des Modells führen dann sehr schnell zu unschönen Dellen oder gar Löchern. -
Seite 12: Anlenkung Der Leitwerke
Befestigen Sie das Seitenruder (1) mit Hilfe von zwei Schrauben (2) in dem Leitwerksträger (3). Bild 5d b) Anlenkung der Leitwerke Nehmen Sie zuerst den Sender und anschließend das Modell in Betrieb (siehe Kapitel 10. g, „Einsetzen des Flugakkus“). Der Trimmhebel der Seitenruderfunktion (siehe Bild 2, Pos. 9) muss in der Mittelstellung stehen. -
Seite 13: Montage Der Tragflächen
Stellen Sie durch Drehen des Gabelkopfs (1) die Gestängelänge so ein, dass das Höhenruder (2) in Neutralposition steht. Wenn das Gestänge richtig abgelängt ist, können Sie den Gabelkopf in das mittlere Loch des Ruderhorns (3) einhängen und festclipsen. Bild 6c c) Montage der Tragflächen Legen Sie die obere Tragfläche mit der Unterseite nach oben auf Ihre Arbeits- fläche. - Seite 14 Stecken Sie die Querruder-Anschlusskabel der unteren Tragfläche (1) in die Buchsen der Querruderausgänge (2). Unser Tipp: Um die Steckverbindung gegen unbeabsichtigtes Lösen zu si- chern, bietet sich ein Stück Schrumpfschlauch oder Klebeband an. Prüfen Sie auch hier wie unter Punkt b) beschrieben die Neutralstellung des Servohorns und korrigieren Sie diese bei Bedarf.
-
Seite 15: Montage Des Hauptfahrwerks
Schrauben Sie die Baldachimhälften (1) mit Hilfe der zwei Schrauben (2) an die dafür vorgesehene Aufnahme (3) an der Rumpfseitenwand. Bild 7f d) Montage des Hauptfahrwerks Clipsen Sie die Fahrwerksverkleidungen (1) an das Fahrgestell (2). Bild 8a Schieben Sie Fahrwerk (1) von unten in den Rumpf in die dafür vorgesehene Öffnung (2). -
Seite 16: Montage Des Propellers
e) Montage des Propellers Schieben Sie den Propeller (1) so auf die Motorwelle auf, dass die Maden- schraube (2) genau auf die flache Seite auf der Motorwelle greift. Benutzen Sie zum Sichern der Madenschraube unbedingt Schraubensicherungslack. Wichtig: Prüfen Sie auf jeden Fall den festen Sitz der Madenschraube. Ein sich bei Vollgas lösender Propeller kann schwere Sach- und Per- sonenschäden verursachen! Bild 9... -
Seite 17: Einsetzen Des Flugakkus
g) Einsetzen des Flugakkus Schalten Sie den Sender ein und vergewissern Sie sich, dass sich der Steuer- knüppel für die Motordrehzahl (siehe Bild 2, Pos. 10) in der untersten Position (Motor aus) befindet. Legen Sie das Modell auf den Rücken und öffnen Sie den Akkuschachtdeckel (1). -
Seite 18: Inbetriebnahme Des Flugmodells
11. Inbetriebnahme des Flugmodells a) Laden des Flugakkus Der Flugakku wird mit Hilfe eines geeigneten LiPo-Balancer-Ladegeräts (nicht im Lieferumfang enthalten) aufgeladen. Zum Laden ist der Akku aus Sicherheits- gründen immer aus dem Modell zu nehmen. Achtung! Legen Sie den LiPo-Akku während des Ladevorgangs auf einen feuerfesten Untergrund oder in einen entsprechenden Safety-Bag. Laden Sie den Akku niemals unbeaufsichtigt. - Seite 19 Wird der Steuerknüppel für die Höhen- und Querruder-Funktion nach rechts bewegt, muss das linke Querruder nach unten und das rechte Querruder nach oben ausschlagen. Bild 12c Sollte das Querruder genau entgegen der zuvor beschriebenen Funktionsweise reagieren, so können Sie mit Hilfe des Reverse-Schalters (siehe Bild 2, Pos. 12, Schalter “CH1”) die Laufrichtung des Querruderservos umschalten.
-
Seite 20: Überprüfen Der Ruderausschläge
Seitenruderfunktion: Wird der Steuerknüppel für die Motordrehzahl- und die Seitenruder-Funktion (siehe Bild 2, Pos. 10) nach links bewegt, muss das Seitenruder nach links ausschlagen. Bild 12f Wird der Steuerknüppel für die Motordrehzahl- und die Seitenruder-Funktion nach rechts bewegt, muss das Seitenruder nach rechts ausschlagen. Bild 12g Sollte das Seitenruder genau entgegen der zuvor beschriebenen Funktionsweise reagieren, so können Sie mit Hilfe des Reverse-Schalters (siehe Bild 2, Pos. -
Seite 21: Überprüfen Der Motorfunktion
d) Überprüfen der Motorfunktion Achtung! Vergewissern Sie sich, dass bei diesem Motortest keine losen Teile wie Papier, Folien oder sonstige Gegenstände von der Luftschraube angesaugt werden können. Achten Sie ebenfalls darauf, dass das Modell bei diesem Test sicher gehalten wird und sich keine Körperteile im Dreh- und Gefahrenbereich des Propellers befinden. -
Seite 22: Einfliegen Des Modells
12. Einfliegen des Modells Nachdem Sie den Schwerpunkt, die Funktion des Motors sowie die Richtung der Ruderausschläge überprüft haben, ist Ihr Modell zum Erstflug bereit. Wir empfehlen Ihnen, in jedem Fall einen erfahrenen Modellflug-Piloten zu kontaktieren oder einen Modellbau-Verein in Ihrer Nähe aufzusuchen, falls Sie mit dem Einfliegen eines Flugmodells nicht vertraut sind. -
Seite 23: Die Erste Landung
Seitenruder: Zieht das Modell nach links, so schieben Sie den Trimmhebel (siehe Bild 2, Pos. 9) schrittweise nach rechts, bis das Modell gerade fliegt. Zieht dann das Modell nach rechts, so ist eine Trimmkorrektur nach links durchzuführen. d) Die erste Landung Wie der Start sollte auch die Landung immer gegen den Wind erfolgen. -
Seite 24: Senderumbau
15. Senderumbau Wollen Sie die beiden Steuerknüppelfunktionen “Motordrehzahl und Höhenruder” gegeneinander vertauschen, so besteht die Möglichkeit, die Rückstellfeder bzw. die Rastfeder der Knüppelaggregate im Sender entsprechend umzubauen. Anschließend müssen nur noch die Anschluss-Stecker vom Höhenruder mit dem Stecker der Motorsteuerung am Empfänger gegeneinander getauscht werden. Diese Tätigkeit setzt allerdings eine gewisse Erfahrung im Umgang mit Fernsteuersendern voraus. -
Seite 25: Behebung Von Störungen
18. Beheben von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht... -
Seite 100: Legal Notice
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
